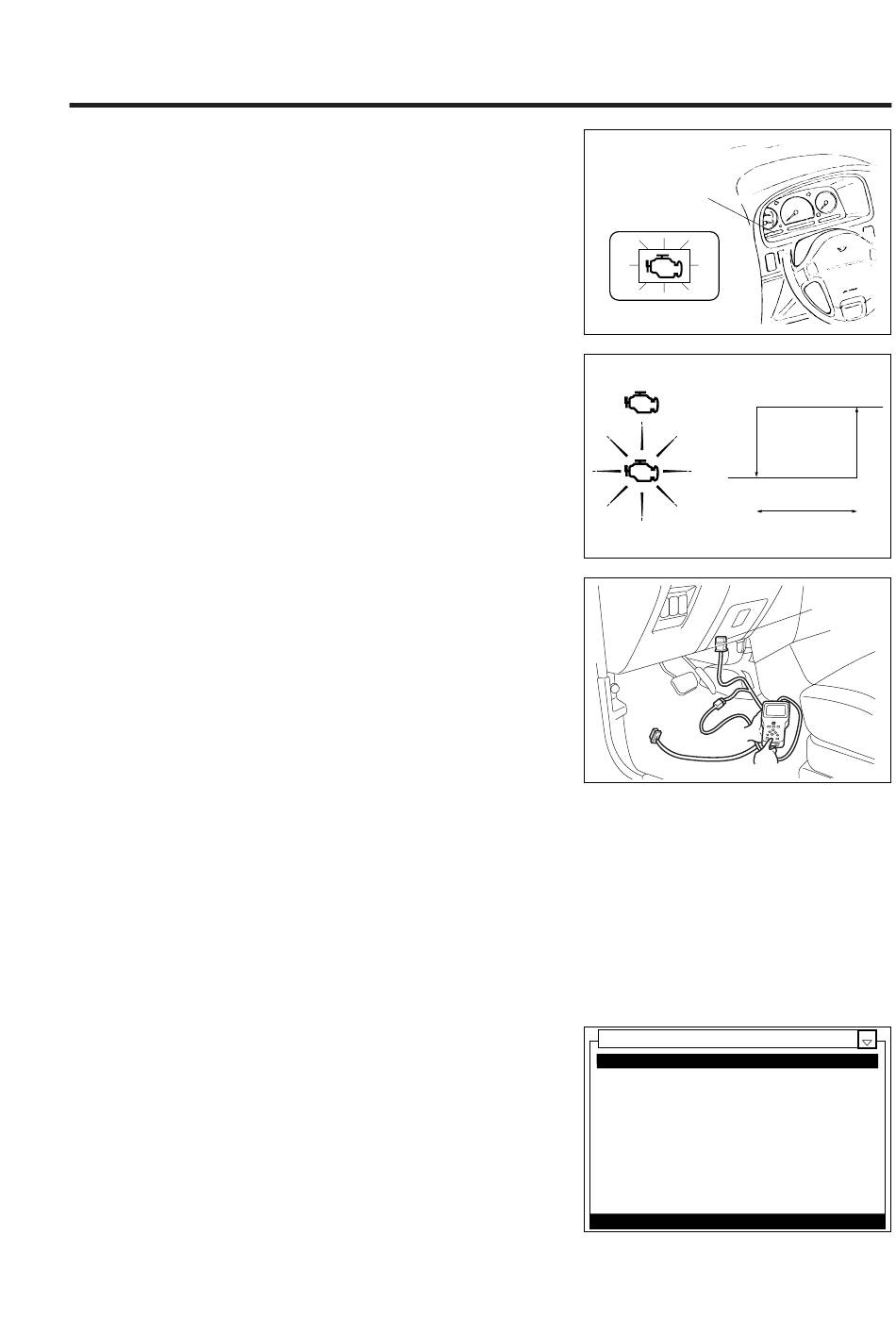

5.8 PRÜFPROZEDUR FÜR DIAGNOSECODE
Vor der Prüfung gemäß der unten aufgeführten Prozedur die
Störungsanzeigeleuchte (MIL) prüfen.
5.8.1 PRÜFUNG DER STÖRUNGSANZEIGELEUCHTE
1. Sicherstellen, dass die Störungsanzeigeleuchte beim
Einschalten der Zündung ohne laufenden Motor aufleuch-
tet.
HINWEIS:
•
Wenn die Störungsanzeigeleuchte (MIL) nicht auf-
leuchtet, die Fehlersuche für das Kombiinstrument
durchführen.
2
Sicherstellen, dass die Störungsanzeigeleuchte beim
Motorstart erlischt.
Wenn die Lampe weiterhin leuchtet oder blinkt, ermittelt
das Diagnosesystem eine Fehlfunktion. Folglich wird ein
Diagnosecode im ECU gespeichert.
Wenn kein Diagnosecode im ECU gespeichert wird, die
Fehlersuche für den Schaltkreis der
Störungsanzeigeleuchte durchführen.
5.8.2 STÖRUNGSCODEPRÜFUNG UNTER VERWEN-
DUNG DES DS-21 DIAGNOSETESTERS ODER OBD
II-UNTERSUCHUNGSWERKZEUGS
1. Den DS-21 Diagnosetester oder das OBD II-
Untersuchungswerkzeug vorbereiten.
2. Bei ausgeschalteter Zündung den DS-21 Diagnosetester
oder das OBD II-Untersuchungswerkzeug an den
Diagnosestecker (DLC) im unteren Bereich des
Armaturenbretts auf der Fahrerseite anschließen. Zu die-
sem Zeitpunkt sollte der DS-21 Tester über das folgende
SST am Diagnosestecker angeschlossen sein und der
OBD II-Tester sollte direkt angeschlossen sein.
SST:
09991-87404-000
3. Die Zündung und den Hauptschalter des Testers einschal-
ten.
4. Den Diagnosecode und die Festbilddaten prüfen. Diese
ausdrucken oder aufschreiben.
(Für die Bedienungsprozedur siehe Bedienungsanleitung
des Testers.)
In Fällen, in denen das OBD II-Untersuchungswerkzeug
verwendet wird, ist es möglich, nur die Störungscodes für
ISO/SAE abzulesen. Es ist jedoch nicht möglich, die vom
DMC festgelegten Diagnosecodes auszulesen.
Motorwarnleuchte
Erlischt
Leuchtet
200 U/min
Fahrzeugkommunikation
Ausgabe von Störungscodes
Löschen des Diagnosecodes
Löschen von DTC (AT für EG)
Löschen von DTC (übrige)
Anzeige der Festbilddaten
Anzeige der Aktualdaten
Anzeige der ECU-Teile-Nr.
Stellgliedbetrieb
Suchprotokoll für Störung
Funktion wählen
EE–37
gEF00092-00052
400 U/min
Hysteresis
gEF00093-00053
DLC
gEF00094-00054
gEF00095-00055
