HINWEIS:
•
Entspricht die gemessene Spannung nicht dem
Sollwert, Kabelbaum prüfen.
•
Prüfen, ob Signale der Prüfstrippe Nr. 41 durch
einen Wackelkontakt oder eine schwache Kabel-
abschirmung gelöscht werden.
•
Masseschraube auf festen Sitz und Korrosion
prüfen.
•
Wenn die Funktionsstörung durch Instandsetzen
des Kabelbaums oder der Stecker nicht behoben
wurde, mit folgenden Prüfschritten weiterfahren.
3. ECU prüfen.
HINWEIS:
•
Sicherstellen, daß die Funktionsstörung des ECU
nicht durch anderweitige Komponenten verursacht
wird. Dazu sind die einzelnen Komponenten zu
prüfen bzw. instand zu setzen. Weiterfahren auf
Seite EF–75, ECU ERSETZEN.
FÜR FAHRZEUGE MIT SCHALTGETRIEBE
Einschalten von Leerlaufschalter und
Drosselklappenstellungs-Sensor.

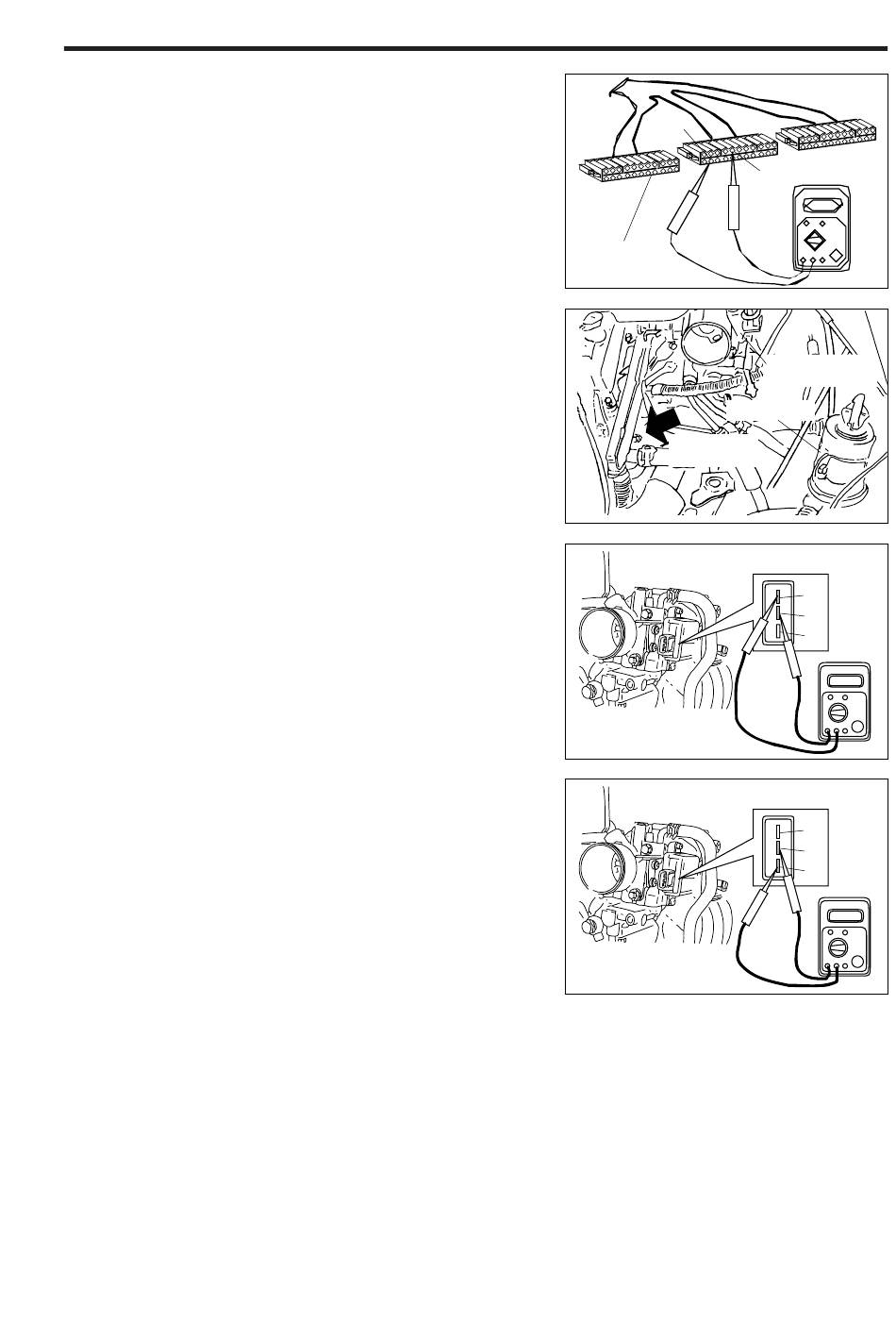

1. Drosselklappenstellungs-Sensor prüfen
(1) Stecker abziehen.
(2) Widerstand messen zwischen den Klemmen
und eB .
Widerstand, Sollwert: Kein Durchgang vorhanden
(3) Widerstand messen zwischen den Klemmen
und .
eB
Widerstand, Sollwert: Durchgang vorhanden
HINWEIS:
•
Entspricht der gemessene Widerstand nicht dem
Sollwert, Drosselklappengehäuse ersetzen.
•
Der Drosselklappenstellungs-Sensor ist ein Schal-
ter, der EIN/AUS Signale zum ECU sendet. Daher
entsprechen die gemessenen Werte dem Wider-
stand zwischen den Schalterkontakten.
•
Entsprechen die gemessenen Werte dem Sollwert,
mit folgenden Prüfschritten weiterfahren.
(Wenn Drosselklappe ganz
geschlossen).
Durchgang vorhanden (Wenn
Drosselklappe ganz geöffnet)
(Wenn Drosselklappe ganz
geschlossen ist).
Kein Durchgang vorhanden
(Wenn Drosselklappe um
mehr als 2,0° geöffnet ist).
dE
9 10 11
8
7
5 6
4
42 43
2 3
1 39 40 41
36 37 38
34 35
33
SST-Klemme
Massekabel,
Motor
dH
dI
EF–59
29 30 31
26 27 28
23 24 25
61 62 63
58 59 60
21 22
55 56 57
18 19 20
15 16 17
12 13 14 53 54
50 51 52
47 48 49
44 45 46
aF
(–)
(+)
gEF00139-00114
Drosselklappen-
gehäuse
Kraftstoffilter
gEF00140-00115
dH
eB
dI
gEF00141-00116
dH
eB
dI
gEF00142-00117
