ECU ERSETZEN
PRÜFUNG
HINWEIS:
•
Selbst wenn die vorhergehenden Prüfergebnisse fordern, daß das ECU ersetzt wird, ist durch
Ausführung der folgenden Prüfschritte sicherzustellen, daß die Funktionsstörung des ECU nicht
durch anderweitige Komponenten verursacht wird. Dann weiterfahren mit ECU ersetzen.
•
Für die Spannungsprüfung müssen sämtliche Stecker angeschlossen sein.
VORSICHT:
•
Wird das ECU durch ein neues EFI-ECU ersetzt, sicherstellen, daß für den ersten Startvorgang
des Motors der Hauptschlüssel verwendet und die Prüfklemme an Masse gelegt wird. Der Motor
springt nicht an, wenn nicht der Hauptschlüssel verwendet wird.
•
Wird das ECU durch ein bereits gebrauchtes EFI-ECU ersetzt, springt der Motor auch nicht an,
wenn der Hauptschlüssel verwendet wird.
Für Einzelheiten siehe Wartungshandbuch der Wegfahrsperre.

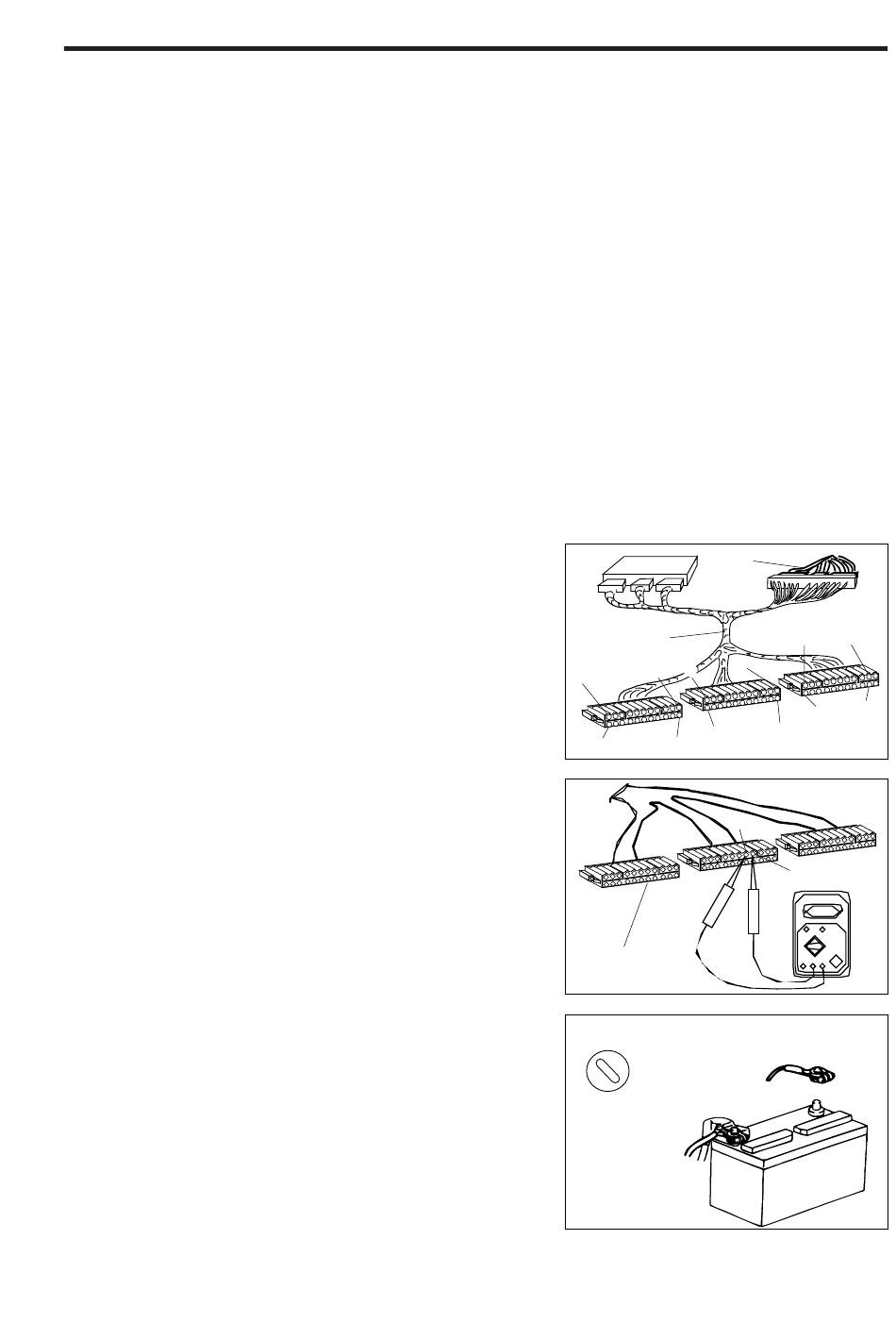

1. Installation des Sonderwerkzeugs (SST)
(1) Massekabel vom negativen (-) Batteriepol ab-
klemmen.
(2) Abdeckung im rechten Fußraum abnehmen.
(3) Sonderwerkzeug (SST) zwischen ECU und Motor-
kabelbaum schalten.
Sonderwerkzeug (SST): 09842-87706-000
(4) Massekabel am negativen (-) Batteriepol an-
schließen.
HINWEIS:
•
Siehe Seite EF–43, VORBEREITUNGEN FÜR DIE
STÖRUNGSSUCHE MIT MULTIMETER.
2. Spannung oder Widerstand messen
(1) Spannung oder Widerstand zwischen den einzel-
nen Klemmen messen.
(2) Prüfen, ob die gemessenen Werte der unten auf-
geführten Tabelle "KENNGRÖSSEN DER ECU-
AUSGÄNGE" entsprechen.
3. Sonderwerkzeug (SST) abbauen
(1) Massekabel vom negativen (-) Batteriepol ab-
klemmen.
(2) Sämtliche Stecker des Sonderwerkzeugs (SST)
vom ECU und den Steckern des Motorkabel-
baums abziehen und Sonderwerkzeug abbauen.
(3) Stecker des Motorkabelbaums am ECU an-
schließen.
(4) Vordere Abdeckung installieren.
(5) Massekabel wider am negativen (-) Batteriepol
anschließen.
Kabel-
EFI ECU
baum
SST
09842-87706
bB
aB
aA
1
15 16 17
12 13 14
47 48 49
44 45 46
9 10 11
8
5 6 7
4
42 43
2 3
1
39 40 41
36 37 38
34 35
33
dD
dC
cC
aH
15 16 17
12 13 14
47 48 49
44 45 46
9 10 11
8
7
5
6
4
42 43
2 3
39 40 41
1
36 37 38
34 35
33
SST-Klemmen
Zündung AUS
EF–75
gEF00188-00000
gEF00189-00000
bC
cB
32
29 30 31
26 27 28
23 24 25
64
61 62 63
58 59 60
21 22
55 56 57
18 19 20
53 54
50 51 52
fD
eE
eD
gEF00190-00153
32
29 30 31
26 27 28
23 24 25
64
61 62 63
58 59 60
21 22
55 56 57
18 19 20
53 54
50 51 52
aI
gEF00191-00154
gEF00192-00155
