MA–52

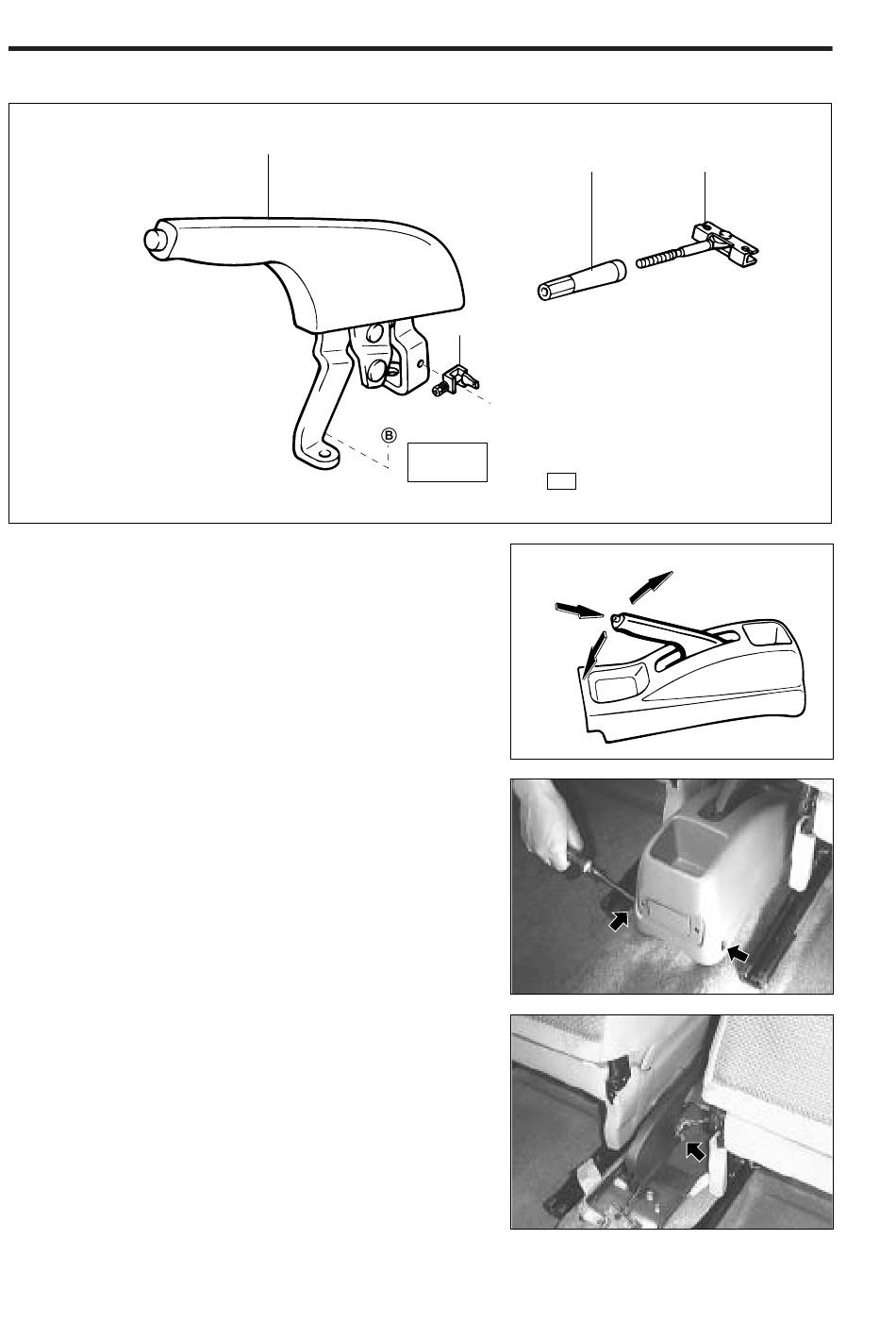

FESTSTELLBREMSHEBEL
1
Feststellbremshebel
2
Einstellmutter
3
Zugstange, Feststellbremse
4
Schalter
ARBEITSWEG DES BREMSHEBELS
1. Räder mit Radkeilen sichern
2. Feststellbremshebel von Hand mit einer Kraft von
200 N (20 kgf) anziehen und prüfen, ob der Arbeits-
weg, in Anzahl Zähnen (Klicks) gemessen, dem Soll-
wert entspricht
Anzahl Zähne (Klicks), Sollwert: 4 bis 7
3. Arbeitsweg des Feststellbremshebels einstellen
(1) Befestigungsschrauben lösen und hintere Konso-
lenverkleidung abnehmen.
(2) Einstellmutter drehen und Feststellbremshebel auf
den korrekten Arbeitsweg einstellen.
VORSICHT:
•
Für das Einstellen des Arbeitsweges nur Sechs-
kantschlüssel verwenden.
Zwölfkantschlüssel beschädigen den Sechskant
der Mutter leicht, da nur eine geringe Auflage-
fläche vorhanden ist.
(3) Hintere Konsolenverkleidung einbauen und mit
zwei Befestigungsschrauben befestigen.
1
14,7 - 21,6
(1,5 - 2,2)
2
4
: Anziehdrehmoment
Maßeinheit : N·m (kgf-m)
Entriegeln
Lösen
3
gMA00157-00136
Anziehen
gMA00158-00137
gMA00159-00138
gMA00160-00139
