3. ALLGEMEINE MERKMALE UND MODELLE

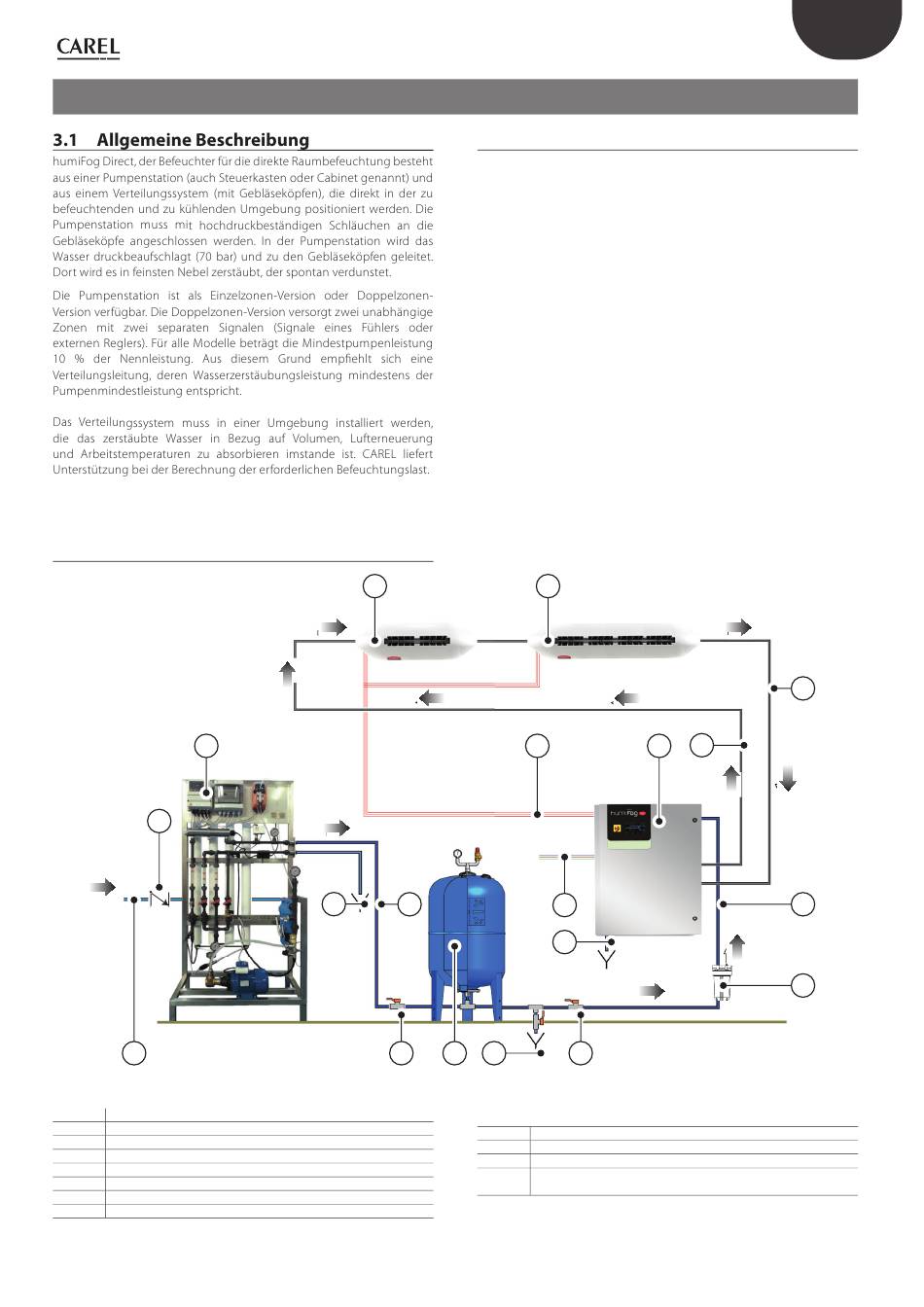

3.2.1 Funktionsübersicht
2
13
1
Legende
1 Leitungswasserleitung
2 Umkehrosmose-System
3 Leitung für demineralisiertes Wasser
4 Ausdehnungsgefäß
5 humiFog-direct-Pumpenstation
6 Hochdruckwasserschläuche (70 bar)
7 humiFog-direct-Gebläseköpfe
8 Wasserabschlämmstelle

3.2 Funktionsprinzip

Der Befeuchtungsbedarf wird über einen Temperatur- oder Feuchtefühler
oder über einen externen Regler erfasst und signalisiert. Nach erfolgter
Betriebsfreigabe (EIN/AUS im Remotebetrieb) und bei signalisiertem
Befeuchtungs- oder Kühlbedarf öff net das System das Zulaufventil
(siehe Absatz „Struktur") und aktiviert die Pumpe. Die Pumpe sorgt für
die Druckbeaufschlagung des Wassers (70 bar). Nach der Öff nung des
Zulaufventils wird die Leitung gereinigt und gefüllt. Anschließend
beginnen die Düsen mit der Zerstäubung des Wassers.
Die Modulation erfolgt nach dem Prinzip der Pulsweitenmodulation
(PWM): Die Zulaufventile werden abwechselnd geöff net (in dieser Periode
erfolgt die Wasserzerstäubung) und geschlossen (dabei werden das
Bypass-Ventil geöff net und die Wasserzerstäubung im Raum gestoppt).
Der Sollwert wird direkt vom elektronischen Steuergerät auf der
Grundlage der Proportionalbandregelung (P+I) oder des Sollwert-Off sets
verwaltet.
Beim Erreichen des Sollwertes stoppt das System und geht in den Standby-
Modus über. Im Standby verweilt es, bis wieder Befeuchtungsbedarf
vorliegt. Aus diesem Grund empfi ehlt es sich, das System konstant mit
Spannung versorgt zu halten.
7
8 3
9 4 8
Fig. 3.a
9
10
11
12
13
7
7
6
11 5
10
8
9
Kugelabsperrventil
Stromversorgung (230 V 50 Hz oder 120 V 60 Hz)
Elektroanschluss zw. Pumpenstation und Gebläseköpfen
Mechanischer Speisewasserfi lter
Rückschlagventil
