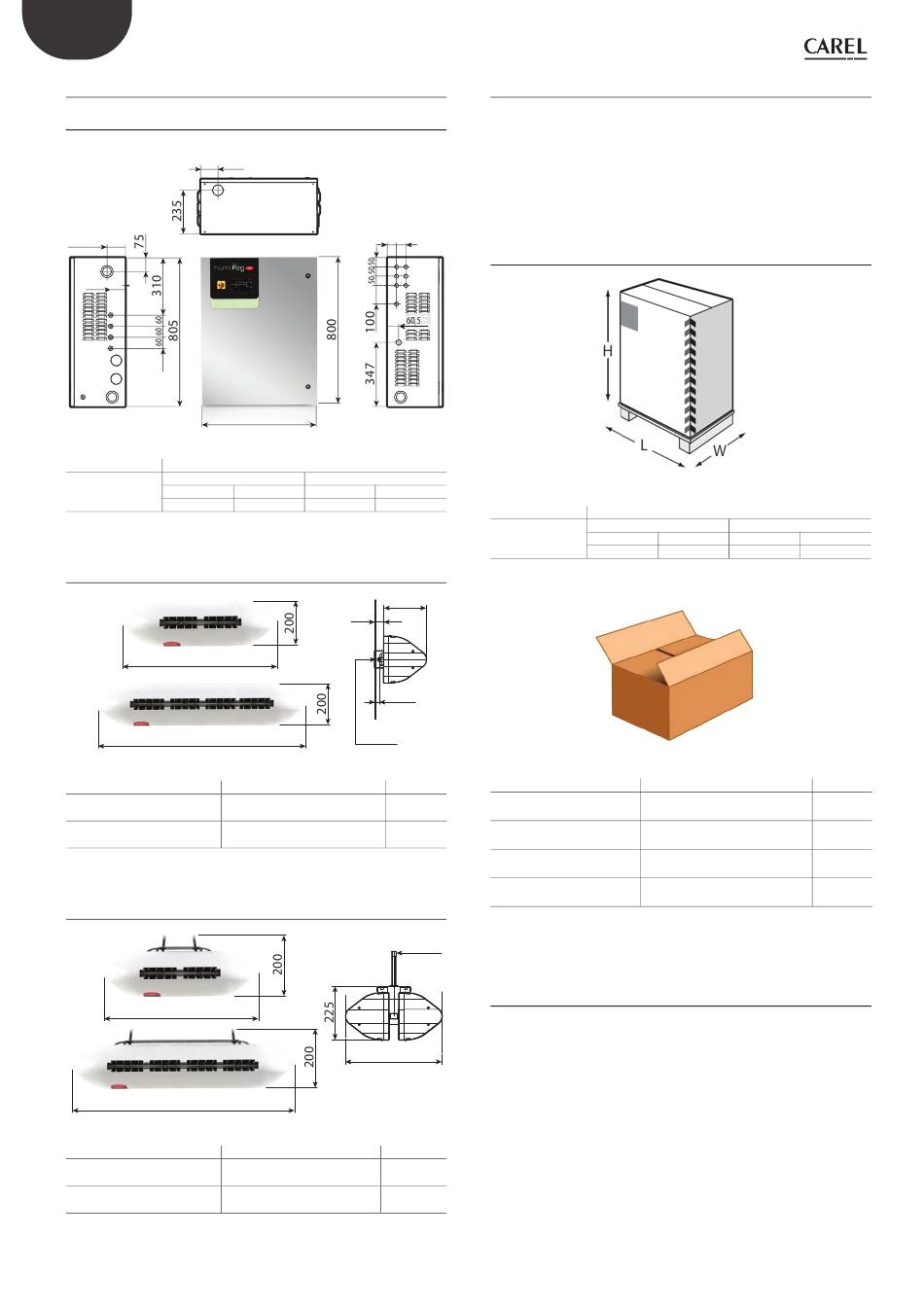

3.7 Abmessungen und Gewicht

3.7.1 Abmessungen und Gewicht
98,5
3/4"G f
80
M16x1.5M
M16x1.5M
M16x1.5M
M16x1.5M
Abmessungen
UA040-UA050
630x300x800 mm
Einzelzone
(24.8"x11.8"x31.5")
60 kg (132 lb) 64 kg (141 lb) 64 kg (141 lb) 68 kg (149 lb)
3.7.2 Abmessungen und Gewicht der Einzel-
Gebläseköpfe
640
940
Code
DLA02xFx00
Einzel-Gebläsekopf 2 Module
DLA04xFx00
Einzel-Gebläsekopf 4 Module
3.7.3 Abmessungen und Gewicht der Dopppel-
Gebläseköpfe
640
940
Code
DLA04xBx00
Doppel-Gebläsekopf 2 Module
DLA08xBx00
Doppel-Gebläsekopf 4 Module
"humiFog direct" +0300073DE rel. 1.4 - 29.03.2022
93
3/4"G f
50 50
630
Fig. 3.f
Gewicht
UA080-UA090
Doppelzone Einzelzone Doppelzone
180
19
17,5
IN/OUT
M16X1,5
Fig. 3.g
Abmessungen [a x b x c] Gewicht
640 x 200 x 180 mm 4.5 kg
(25 x 8 x 7 inches) (9 lb)
940 x 200 x 180 mm 5.6 kg
(37 x 8 x 7 inches) (12 lb)
400
Fig. 3.h
Abmessungen [a x b x c] Gewicht
640 x 200 x 400 mm 9.2 kg
(25 x 8 x 16 inches) (20 lb)
940 x 200 x 400 mm 15.5 kg
(37 x 8 x 16 inches) (34 lb)

3.8 Verpackung und Versand

Die Pumpenstation wird auf einer Holzpalette mit Kartonabdeckung
verpackt. Der Benutzer transportiert die Pumpenstation an den
Verwendungsort, nimmt die Verpackung ab und positioniert die
Pumpenstation an einer mit Wasser- und Stromanschlüssen versehenen
Stelle. Die in Karton verpackten Gebläseköpfe sind bereits montiert.
Der Benutzer nimmt die Gebläseköpfe aus der Verpackung, nimmt die
Seitenteile aus Kunststoff ab, führt die Wasser- und Stromanschlüsse aus
und bringt die Kunststoff teile vor der Aktivierung des Systems wieder an.
3.8.1

Abmessungen und Gewicht der Verpackung

60,5
Abmessungen
Tab. 3.e
720x460x1020 mm
(28.5"x18"x40")
Code
DLA02xFx00
Gebläsekopf frontal 2 Mod.
DLA04xFx00
Gebläsekopf frontal 4 Mod.
Tab. 3.f
DLA04xBx00
Gebläsekopf doppelt 2 Mod.
DLA08xBx00
Gebläsekopf doppelt 4 Mod.
Der Versand und die Lagerung müssen bei Temperaturbedingungen von
-10 °C - 50 °C bzw. Feuchtebedingungen 0 % - 90 % ohne Betauung
erfolgen.
IN/OUT
M16X1,5

3.9 Schutzart IP und Maschinenrichtlinie

Die Pumpenstation hat die Schutzart IP20.
Die Gebläseköpfe haben die Schutzart IP20.
Die Schutzart der Gebläseköpfe beeinträchtigt die Installation nicht, weil
alle internen Bauteile eine höhere Schutzart aufweisen.
Die Installation der Gebläseköpfe in sehr feuchten Umgebungen (bis zu
95 % ohne Betauung) ist also kein Problem.
Das Gerät entspricht den Vorschriften der Maschinenrichtlinie.
Das Gerät besitzt in der Version mit 230 Vac 50 Hz das CE-Zeichen gemäß
den Richtlinien IEC 60335-1, IEC 60335-2, EN 60335, EN61000-6-2 (2006),
EN61000-6-4 (2007).
Das Gerät besitzt in der Version mit 120 Vac 60 Hz das UL-Zeichen gemäß
der Richtlinie UL998.
Tab. 3.g
10
Fig. 3.i
Gewicht
UA040-UA050 UA080-UA090
Einzelzone Doppelzone Einzelzone
64 kg (141 lb) 68 kg (149 lb) 68 kg (149 lb) 72 kg (158 lb)
Fig. 3.j
Abmessungen [L x W x H]
755 x 235 x 295 mm
(30 x 9 x 12 inches)
1050 x 235 x 295 mm
(41 x 9 x 12 inches)
755 x 470 x 295 mm
(30 x 18 x 12 inches)
1050 x 470 x 295 mm
(41 x 18 x 12 inches)
Doppelzone
Tab. 3.h
Gewicht
5.7 kg
(12 lb)
7.4 kg
(16 lb)
11.4 kg
(25 lb)
18 kg
(39 lb)
