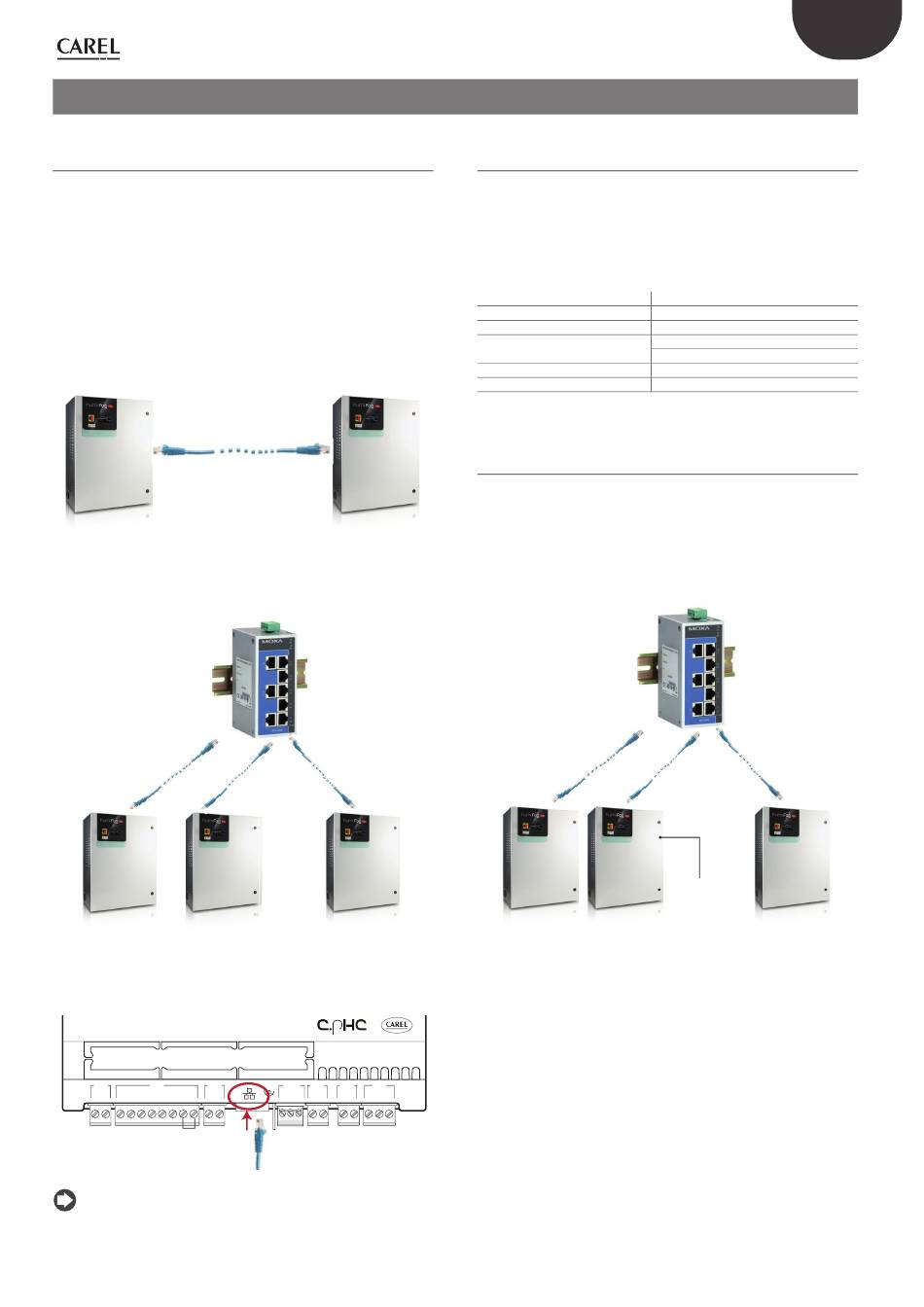

9. MAIN-/SECONDARY-BEFEUCHTERNETZWERK

9.1 Beschreibung des Main/Secondary-
Systems
Für die Erweiterung der Befeuchtungskapazität in einer einzelnen
Zone können mehrere Befeuchter in einem Main/Secondary-System
vernetzt werden. Beträgt der Bedarf zum Beispiel 160 kg/h, kann ein
Main/Secondary-System, bestehend aus 2 humiFog direct von je 80
kg/h Kapazität, verwendet werden. Diese Funktion ist den humiFog-
direct-Einzelzonen-Steuerkästen vorbehalten. Es können maximal 3
Secondary-Geräte an einen Main angeschlossen werden. Ein System
kann also insgesamt 4 Befeuchter umfassen. Für den Anschluss der Main/
Secondary-Geräte muss ein lokales Ethernet-Netzwerk eingerichtet
werden. Im Falle von nur zwei Geräten (1 Main und 1 Secondary)
genügt eine Direktverbindung zwischen den beiden Steuergeräten der
Befeuchter per Cat-5-Ethernet-Kabel mit RJ45-Steckerbelegung.
Main
Besteht das Main/Secondary-System aus 3 oder mehreren Befeuchtern
(maximal 4), muss ein Netzwerk-Switch verwendet werden.
Secondary Main
Fig. 9.b
Der Ethernet-Anschluss ist im c.pHC-Steuergerät des Befeuchters
vorgesehen:
M9 M2 M8
1 2 1 2 3 4 5 6 7 8 1 2
Hinweis: Das CAT-5-STP-Ethernet-Kabel darf eine maximale Länge
von 100 m haben. Für die Schirmverbindung kann der Erdungsstecker
des Steuergerätes verwendet werden.
Secondary
Fig. 9.a
Secondary
M12 M1 M5 M6
3 2 1 1 2 1 2 1 2 3
Fig. 9.c
9.2 Main/Secondary-Verbindung mit
Netzwerk-Switch
Die Main/Secondary-Verbindung von mehr als 2 Befeuchtern kann mit
einem industrietauglichen Netzwerk-Switch erfolgen.
Bei Carel ist ein Switch (Code KITSE08000) für die Verbindung von
maximal 8 Befeuchtern erhältlich (8 Ethernet-Anschlüsse). Bei Bedarf
können mehrere KITSE08000-Switches in Kaskade geschaltet werden.
Technische Spezifi kationen des Netzwerk-Switchs KITSE08000:
Anschlüsse
Installation
Betriebstemperatur
Versorgungsspannung
Strom @24VDC
Schutzart
9.3 Einrichtung des Main/Secondary-
Systems
Das Main/Secondary-System sieht eine Haupteinheit (Main) vor,
welche die Untereinheiten (Secondary) verwaltet. Der Anschluss des
externen Signals oder der Fühler kann in Abhängigkeit des gewählten
Regelalgorithmus nur mit einem der Befeuchter des Systems erfolgen.
Dieser Befeuchter, an den das Signal angeschlossen wurde, wird
automatisch als Maineinheit identifi ziert. Der Main muss während der
Konfi gurationsphase also nicht festgelegt werden.
Secondary
Main
Solange der Main versorgt wird, arbeitet das System auch bei
Funktionsstörungen des Maingerätes selbst (Alarme, Produktionssperren,
...), weil das Steuergerät alle Daten an die Secondary weiterleitet. Falls die
Gesamtkapazität nicht durch die Backup-Funktion abgesichert ist, fällt
die Befeuchtungsleistung geringer als angefordert aus.
Ist der Main ausgeschaltet, kann das Main/Secondary-System die
Steuersignale/Fühlersignale nicht empfangen. Es empfi ehlt sich, alle
Befeuchter des Systems mit dem externen Signal oder mit autonomen
Fühlern auszustatten (oder mindestens 2 Befeuchter des Systems).
27 "humiFog direct" +0300073DE rel. 1.4 - 29.03.2022
GER
8
Hutschiene
-10...60°C (14...140°F)
12/24/48 VDC
18...30 VAC (47...63Hz)
0,13A
IP30
Tab. 9.a
main probe
or external signal
Secondary
