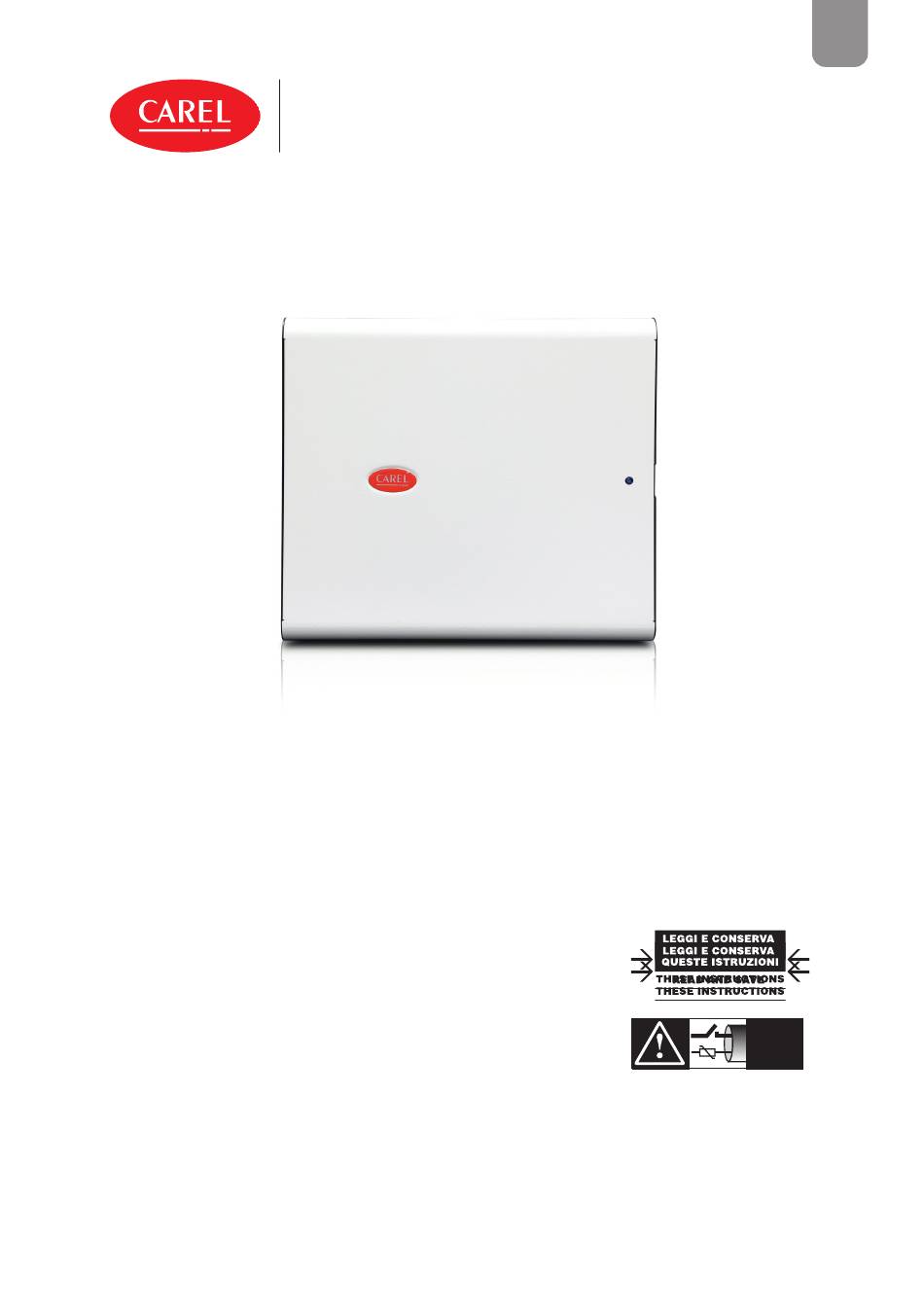

- Seite 1 Zonenschaltschrank TECHNISCHES HANDBUCH NO POWER & SIGNAL CABLES TOGETHER READ CAREFULLY IN THE TEXT! humiFog +0300114ML - GER Up to date version available on www.carel.com...
- Seite 3 Die CAREL-Produkte werden ständig weiterentwickelt. Aus diesem Grund HINWEISE BESTEHT BRAND- ODER EXPLOSIONSGEFAHR MIT MÖG- behält sich CAREL das Recht vor, an jedem im vorliegenden Handbuch be- LICHEN SACH- UND PERSONENSCHÄDEN ODER TÖDLICHEN FOLGEN. schriebenen Gerät ohne Vorankündigung Änderungen und Besserungen vornehmen zu können.
- Seite 4 +0300114ML rel. 1.0 - 15.03.2022...
-
Seite 5: Inhaltsverzeichnis
6.4 Eingänge und Ausgänge ................24 7. Technische Spezifi kationen ........25 7.1 Technische Daten ..................25 7.2 Anziehdrehmoment der Klemmen ............ 25 7.3 Tabelle der Sicherungen ................25 8. Checkliste ..............26 9. ANHÄNGE ..............27 humiFog +0300114ML rel. 1.0 - 15.03.2022 Inhalt... -
Seite 7: Zweck Des Handbuches
Für eine möglicherweise gefährliche Situation, die zu leichten Körperverletzungen führen könnte. VORSICHT Für eine möglicherweise schädliche Situation, bei der das Produkt oder eine Sache in seiner Umgebung beschädigt werden könnte. Hinweis: Enthält zusätzliche Informationen zu den vorhergehenden Sicherheitshinweisen. humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 8: Allgemeine Sicherheitsinformationen Und
Sie umgehend den technischen Support von CAREL oder qualifi ziertes Fachpersonal. • Überprüfen Sie regelmäßig, ob der Betriebsdruck der Hydraulikanlage über 1 bar beträgt und jedenfalls unter dem zulässigen Höchstwert des Gerätes liegt. Wenden Sie sich andernfalls an den technischen Support von CAREL oder an qualifi ziertes Fach- personal. -
Seite 9: Persönliche Schutzausrüstungen
SCHUTZMASKE: Zum Schutz der Atemwege vor allen Risiken, die mit dem Einatmen von Gefahrstoff en verbunden sind. SCHUTZKLEIDUNG: Zum Schutz des Körpers gegen thermische und chemische Einwirkungen. GEHÖRSCHUTZ: Zur Dämpfung von Geräuschen, die das Gehör schädigen würden. BEDIENUNGSANLEITUNG/TECHNISCHES HANDBUCH: Muss zur Vermeidung der Anwendung von nichtsicheren Verfahren konsultiert werden. humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 10: Einführung
• Verteilungssystem und Tropfenabscheider für die Befeuchtung in RLT-Anlagen; • Gebläse für die Raumbefeuchtung. Die Bandbreite umfasst die Pumpenstation in den Versionen humiFog multizone und humiFog multizone Touch. Diese unter- scheiden sich durch die gelieferten Komponenten, das verfügbare Zubehör und die unterschiedlichen Konfi gurationsmöglich- keiten der Anlage. - Seite 11 Multizone Fig. 4.b Bez. Beschreibung Pumpenstation Ethernet-Kabel Zonenschaltschrank Tab. 4.b Hinweis: Für den Ethernet-Anschluss der Pumpenstation an die Zonenschaltschränke siehe das Kapitel „Installationshin- weise“. humiFog +0300114ML rel. 1.0 - 15.03.2022...
-
Seite 12: Raumanwendung
1 fühler 2 Direct Box Direct Box Direct Box Direct Box Zonen- Quadro schalt- elettrico schrank di zona Stromversorgung Alimentazione Fig. 4.d Bez. Beschreibung Pumpenstation Hydraulische Direct-Box Dampfgebläse Zonenschaltschrank Elektrische Direct-Box Ethernet-Kabel Tab. 4.c humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 13: Pumpenstation
Überprüfen Sie nach dem Öff nen der Verpackung und dem Abnehmen des Frontteils den Lieferumfang auf folgende Bestand- teile: • 1 Kabelverschraubung (A) für das Netzkabel; • 6 Kabelverschraubungen (B) für die aus der Pumpenstation ausgehenden Stromkabel; • Installationshandbuch. Fig. 4.f humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 14: Positionierung
• Steht das Gerät an der Wand, stellen Sie keine Gegenstände darauf, die das Entweichen der Kühlluft behindern könnten. Öff nung Lösen Sie die seitlichen Schrauben (Abbildung 4i) mit einem Kreuzschlitzschraubendreher, um auf den Schaltschrank zuzu- greifen. Pannello Frontale Frontteil Seitliche Viti laterali Viti laterali Seitliche Schrauben Schrauben Fig. 4.h humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 15: Identifi Zierung
Art von Installations- und Wartungsarbeiten und machen die vom Hersteller gewährte Garantie ungültig. Struktur Fig. 4.j Bez. Beschreibung Elektronisches Steuergerät Sicherungen Steckverbinder T4...T8 Transformator A Transformator B Sicherungen EIN/AUS-Schalter Ethernet-Steckverbinder Steckverbinder für externes Bedienteil Tab. 4.f humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 16: Installationshinweise
• über eine serielle RS485-Schnittstelle, die zwischen dem BMS2-Anschluss des Steuergerätes der Pumpenstation und dem Überwachungsnetzwerk angeschlossen ist. In diesem Fall müssen die Kommunikationseinstellungen während der Anlagen- inbetriebnahme entsprechend geändert werden. Tx/Rx GND J25 BMS2 Tx/Rx Tx/Rx GND J25 BMS2 J25 BMS2 Fig. 5.b humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 17: Verteilungssystem
Zone 1 Zone 2 Zone 11 Zona 1 Zona 2 Zona 11 Zonen- Zonen- Quadro Quadro schaltschrank schaltschrank di zona di zona Zone 12 Zona 12 Zonen- Quadro schalt- di zona schrank Fig. 5.c humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 18: Installation
Sie den Hauptschalter der Anlage und den Schalter der Pumpenstation auf OFF. Bringen Sie auf der linken und rechten Seite des Schaltschranks die Kabelverschraubungen für die Durchführung der Stromkabel an. 6.1.1 Schaltschrank Fig. 6.a Bez. Beschreibung Elektronisches Steuergerät Sicherungen Steckverbinder T4...T8 Transformator A Transformator B Stromversorgungsklemmen Transformator-Sicherungen Tab. 6.a humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 19: Stromversorgung
6.2.2 Freigabe über Luftströmungswächter FLUX: Luftströmungswächter Freigabeeingang für Luftströmungswächter. Hinweis: Der Zonenschaltschrank wird mit überbrückten Klemmen ID7 - GND geliefert. Steckverbinder Klemmen Gerät ID7 - GOA Strömungswächter (Kontakt off en/geschlos- sen= Produktion gesperrt/freigegeben) Tab. 6.c Fig. 6.d humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 20: Modulierendes Steuersignal
Störungen zu vermeiden. A) Modulierende Regelung mit externem Regler Zulässige Eingänge: 0…1 V; 0…10 V; 2…10 V; 0…20 mA; 4…20 mA. Steckverbinder Klemmen Gerät U6 - GND Signal von externem Regler Tab. 6.f Fig. 6.g humiFog +0300114ML rel. 1.0 - 15.03.2022... - Seite 21 Klemmen Gerät U6 - GND - Aktiver Feuchte-/ Temperaturfühler U6 - GND U7 - GND - Aktiver Feuchte-/ Temperaturfühler U7 - GND + (G) OUT H/T Tab. 6.j + (G) OUT H/T Fig. 6.k humiFog +0300114ML rel. 1.0 - 15.03.2022...
-
Seite 22: Elektroventilanschlüsse
6.3.1 Elektroventilanschluss für Zerstäubungssystem Max. Anzahl der Verteiler pro Stufe Numero massimo di collettori per step Max. Anzahl Numero massimo der vom Gerät di valvole gestite angesteuerten dall'unità Ventile Rack Master/Slave: master/slave: Fig. 6.n humiFog +0300114ML rel. 1.0 - 15.03.2022... - Seite 23 Es folgt der Schaltplan der Elektroanschlüsse an die Steckverbinder des Schaltschranks Fig. 6.o humiFog +0300114ML rel. 1.0 - 15.03.2022...
-
Seite 24: Anschluss Des Leitungsabschlämmventils
Leistung 500 VA; Elektrische Eigenschaften des Relais Spannung 250 V; Strom 1 A ohmsch/induktiv Relaisstatus und -betrieb Kontakt off en Alarm vorhanden Kontakt geschlossen kein Alarm vorhanden Tab. 6.q Steckverbinder Klemmen NO14-C14 Tab. 6.r Fig. 6.r humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 25: Technische Spezifikationen
4A T 5x20 250 V 4A T 5x20 250 V 4A T 5x20 250 V 4A T 5x20 250 V 20A F 10,3x38 500 V 20A F 10,3x38 500 V 20A F 10,3x38 500 V Tab. 7.c humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 26: Checkliste
Größe der Auff angwanne unter dem Abscheider von 200 bis 500 mm (7.87" bis 19.70"). Tropfenabscheider ist nach den Anweisungen des Herstellers in der Kurzanleitung +0500066IE je nach Typ installiert: - Einzelschicht - Doppelschicht - Doppelschicht humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 27: Anhänge
9. ANHÄNGE Anhang A: Schaltpläne Einphasige Versorgung: UA000SD500 - UA000S2500 - UA000SU500 Fig. 9.a humiFog +0300114ML rel. 1.0 - 15.03.2022... -
Seite 28: Anhang B: Zubehör Und Ersatzteile
Bez. Abbildung Menge pro Befeuchter UAKFTR0AC0SP Transformator-Sicherungssatz UA150-300-500 CE UAKFTR0AC1SP Transformator-Sicherungssatz UA150-300-500 UL CHKSW16000 Hauptschalter Zonenschaltschrank UAKCPCOZ00SP Elektronisches Steuergerät Zonenschaltschrank UA*5* UAKFUSEVA0 Elektroventil-Sicherungssatz URKTR10000 Transformator 100 VA 230/400V 24V UAKTRB0000 Transformator 400VA 208/230V 24V humiFog +0300114ML rel. 1.0 - 15.03.2022... - Seite 29 Hinweis humiFog +0300114ML rel. 1.0 - 15.03.2022...
- Seite 30 Hinweis humiFog +0300114ML rel. 1.0 - 15.03.2022...
- Seite 32 CAREL INDUSTRIES - Headquarters Via dell’Industria, 11 - 35020 Brugine - Padova (Italy) Tel. (+39) 049.9716611 - Fax (+39) 049.9716600 humiFog +0300114ML rel. 1.0 - 15.03.2022 e-mail: carel@carel.com - www.carel.com...
