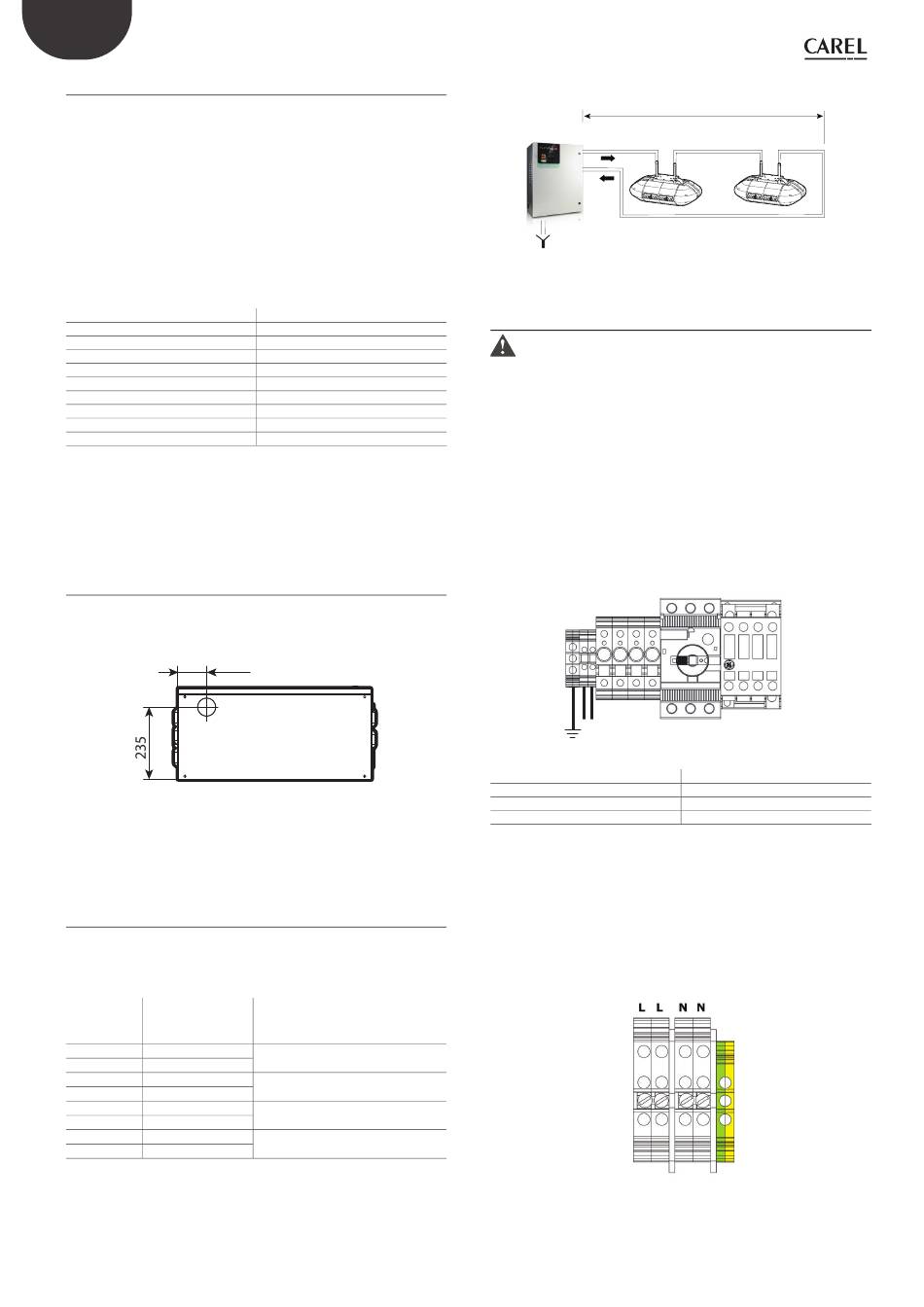

GER
4.2.2

Beschaff enheit des Speisewassers

humiFog direct erfordert demineralisiertes Wasser, um:
den Wartungsaufwand auf ein Minimum zu reduzieren;
eine Verstopfung der Düsen zu verhindern;
Staubbildung zu vermeiden (die verdunstenden Wassertröpfchen
geben keine Mineralien in den Raum ab);
die Hygienebedingungen zu verbessern.
humiFog direct darf ausschließlich mit demineralisiertem Wasser gespeist
werden, das eine Beschaff enheit gemäß nachstehender Tabelle aufweist.
Allgemein ist diese Beschaff enheit durch einen Umkehrosmose-Prozess
oder eine Nanofi ltration des Speisewassers erzielbar. Eine Enthärtung
durch Ionenaustausch wird nicht empfohlen, da Salze nicht wirksam
entfernt werden und dies zu mikrobieller Verunreinigung führen kann.
Temperatur
Spezifi sche Leitfähigkeit
ph
Gesamthärte (TH)
Temporäre Härte
Chloridgehalt (Cl)
Eisen + Mangan (Fe + Mn)
Siliciumbioxid (SiO2)
Restchlor (Cl-)
Calciumsulfat (CaSO4)
Aus
mikrobiologischer
Sicht
Trinkwasserqualität haben. Ist es nicht möglich, die Wassertemperatur
unter 20°C (68°F) zu halten, muss die für den Betrieb der Anlage
verantwortliche Person in der Risikobewertung geeignete Maßnahmen
vorsehen.
4.2.3
Anschluss der Abschlämmleitung
Die am Boden der Pumpenstation positionierte Abschlämmstelle muss
extern angeschlossen (Anschluss 3/4" GAS F) und mit Siphon ausgestattet
werden.
93
Eine Bodenmontage der Pumpenstation ist nicht möglich, wenn
keine geeignete Struktur verwendet wird, welche die Pumpenstation
mindestens 20-30 cm vom Boden abhebt.
HINWEIS: Das abgeschlämmte Wasser muss frei abfl ießen können.
4.2.4
Speisewasserleitung für Gebläseköpfe
Mit
Bezug
auf
die
von
(Innendurchmesser Ø = 6.3 mm) darf die Speisewasserleitung der
Gebläseköpfe einer Einzelzone folgende Höchstlängen haben, damit das
Zerstäubungssystem korrekt arbeiten kann:
Modell
Nenndurchsatz der
Pumpe [L/h]
UA040DD2**
40
UA050DU2**
50
UA040DD1**
40
UA050DU1**
50
UA080DD2**
80
UA090DU2**
90
UA080DD1**
80
UA090DU1**
90
* Die angegebenen Werte beziehen sich auf den Wasserkreislauf der
Einzelzone und auf den letzten Kopf der Wasserleitung.
"humiFog direct" +0300073DE rel. 1.4 - 29.03.2022
5 ÷20°C (41÷68°F)
25 ÷ 80 μS/cm
5.5 – 8.5
0 ÷ 25 mg/l CaCO3
0 ÷ 15 mg/l CaCO3
0 ÷ 10 ppm Cl
0 mg/l
0 ÷ 1 mg/l
0 mg/l
0 ÷ 5 mg/l
muss
das
verwendete
3/4"G f
Fig. 4.e
CAREL
gelieferte
Hochdruckleitung
Max. Länge der
Speisewasserleitung der
Gebläseköpfe * [m]
25
50
50
100
Für größere Längen bitte CAREL kontaktieren.

4.3 Elektrische Installation

HINWEIS Stromschlaggefahr
Gefährliche Spannung.
Vor der Ausführung der elektrischen Anschlüsse muss das Gerät
freigeschaltet und gegen Wiedereinschalten gesichert werden.
Die Spannungsfreiheit muss durch Messen festgestellt werden.
Für den Anschluss der Pumpenstation an das Stromversorgungsnetz hat
Wasser
der Benutzer zu sorgen.
230 V 50 Hz für die Version CE UA***DD*01
120 V 60 Hz für die Version UL UA***DU*01
Der Anschluss muss entsprechend den lokalen Vorschriften in
Verwendung eines geeigneten Kabelquerschnittes erfolgen. Es muss ein
Dreileiterkabel (Außenleiter + Neutralleiter + Erde) an drei Klemmen (L +
N + GR) angeschlossen werden.
Klemme Pumpenstationsseite
L
N
GR
Achtung: Einen Befeuchter-externen Stromschalter für die allseitige
Abtrennung des Stromnetzes, TT- System und einen FI-Schutzschalter
(30 mA) einbauen.
An der Klemmleiste der Pumpenstation ist keine zusätzliche Verdrahtung
erforderlich, außer jener für die Stromversorgung der Gebläseköpfe
(auszuführen an den Klemmen). Für den Elektroanschluss von der
Pumpenstation zu den Gebläseköpfen siehe Absatz „Elektrische
Verdrahtung der Gebläseköpfe".
Tab. 4.a
12
Lmax
Fig. 4.f
Fig. 4.g
Stromkabel
L/F (Außenleiter)
N/W (Neutralleiter)
GR/PE (Erde)
Fig. 4.h
