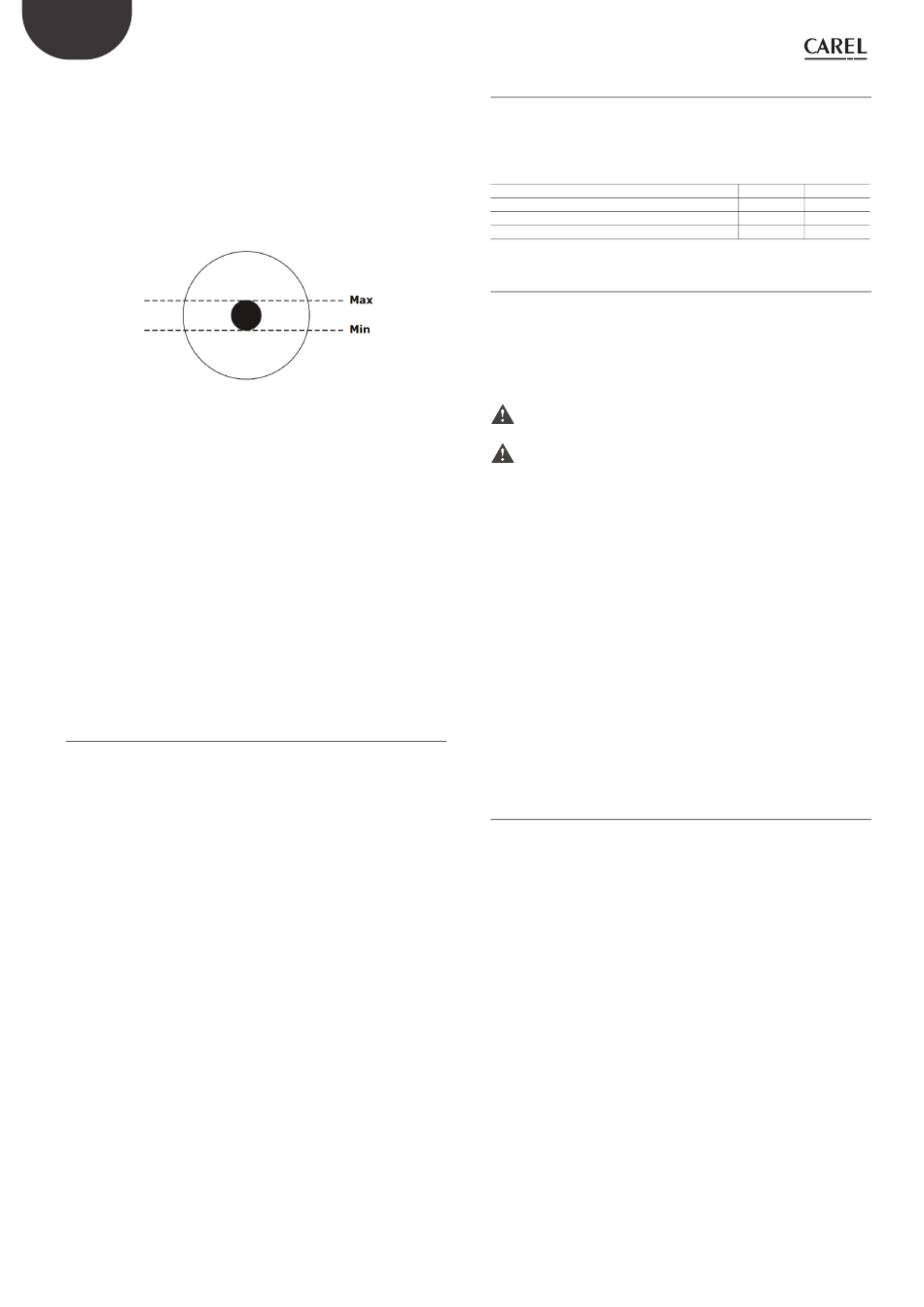

Kontrolle des Pumpenölstandes.
Für die Sichtkontrolle einen Spiegel verwenden, um das Seitenteil
der Pumpe zur Pumpenstationswand sehen zu können. Hinter
einer durchsichtigen runden Plexiglasscheibe befi ndet sich eine
Kreismarkierung. Der Ölstand ist korrekt, wenn er sich bei ausgeschaltetem
Gerät in der Kreismarkierung hält. Sollte der Stand unterhalb des in
der Abbildung angezeichneten Mindeststandes liegen, ist das Öl (SAE
15W40) auf den korrekten Stand aufzufüllen (Ölcode 5024646AXX).
Generell sollte der Ölstand konstant bleiben und keiner periodischer
Auff üllung bedürfen. Im Fall von Ölaustritten bitte CAREL kontaktieren.
•
Kontrolle der Düsen: Den Zerstäubungskegel der Düse kontrollieren.
Trotz Verwendung von demineralisiertem Wasser kann es vorkommen, dass
sich auf der Düsenöff nung etwas Kalk absetzt und die Homogenität des
Zerstäubungskegels und somit die Absorptionsfähigkeit beeinträchtigt.
In diesem Fall muss die Düse entfernt (mit Schraubenschlüssel 10
abschrauben) und gereinigt (in Essigsäurelösung legen, um den Kalk zu
entfernen) oder ausgewechselt werden (Code UAKMTP%000). Vor dem
Wiedereinbau der Düse das restliche Tefl on aus dem Gewinde und den
weißen Filter vom Düsenboden entfernen, und die Dichtungsmasse zur
Gewährleistung der Wasserdichtigkeit neu auftragen.
•
Kontrolle der Ventilatoren
Überprüfen, ob alle Ventilatoren auf den Gebläseköpfen funktionieren.
Im Falle einer Funktionsstörung überprüfen, ob die Verdrahtung Strom
liefert. Ist die Verdrahtung in Ordnung, den Ventilator auswechseln.
•
Überprüfen, dass in der Pumpenstation weder in der Verteilungsleitung
noch an den Anschlüssen Wasseraustritte vorliegen.
13.3 Außerordentliche Wartung
Die außerordentliche Wartung umfasst alle Arbeiten, die einmalig bei
Funktionsstörungen oder Defekten von Bauteilen ausgeführt werden
müssen. Die Bauteile, die kaputt gehen können, sind:
•
Elektroventile
•
Druckminderer
•
Druckschalter
•
Pumpenmotor
•
Pumpe
•
elektronisches Steuergerät
•
Sicherungen
•
Düsen
•
Verteiler
•
Ventilator der Gebläseköpfe
Für den Austausch muss autorisiertes Fachpersonal herangezogen
werden.
Für den Code des Ersatzteils siehe Tabelle "Ersatzteile Pumpenstation".
"humiFog direct" +0300073DE rel. 1.4 - 29.03.2022
Fig. 13.a

13.4 Wartung der Pumpe

Die Pumpe ist das komplexeste Bauteil in der Pumpenstation sowie
das Herzstück des Hochdrucksystems. Sie erfordert eine regelmäßige
Wartung mit mindestens 3 Wartungstätigkeiten (wie in der Folge
beschrieben).
Pumpe
Kontrolle/Austausch
Ölstandkontrolle
Ölstandkontrolle/Ölwechsel
Kontrolle/Austausch der Dichtungen und Ventile
13.4.1 Ölwechsel
Achtung: Nach den ersten 50 Betriebsstunden muss das Öl der
Pumpe gewechselt werden (Code 5024646AXX). Ein nicht erfolgter
Ölwechsel nach den ersten 50 Betriebsstunden kann zu schweren
Schäden an den Pumpen führen und deren Lebensdauer reduzieren.
Im ersten Öl (im Lieferumfang enthalten) sammeln sich die Transport-
und Inbetriebnahmerückstände. Es darf nicht länger als angegeben
verwendet werden.
Achtung: Nach den ersten 50 Betriebsstunden muss das Öl der
Pumpe gewechselt werden.
Achtung: Werden bei der Kontrolle der "1000 h" keine Austritte oder
Funktionsstörungen erfasst, kann der Wechsel eventuell später
stattfi nden.
Unter normalen Betriebsbedingungen, mit Ausnahme des ersten
Ölwechsels nach nur 50 Betriebsstunden, wird ein Ölwechsel alle 3000
Betriebsstunden empfohlen. Alle 1000 Stunden erfolgt eine Meldung durch
das elektronische Steuergerät; die 3000 Betriebsstunden werden vom
elektronischen Steuergerät durch einen entsprechenden Alarm „Ölwechsel"
und „Austausch von Teilen" signalisiert, der auf dem Display erscheint.
Für den Ölwechsel die Arbeitsabfolge einhalten (bei ausgeschaltetem
Gerät und geschlossener Wasserleitung):
1. Den gelben Verschluss von der Pumpenoberseite abnehmen und den
Verschluss des Ölablasses an der Unterseite lockern (Stahlverschluss
mit sechskantigem Kopf ).
2. Das Öl in einen eigenen Behälter leeren. Den unteren Verschluss schließen.
3. Das Öl entsprechend den örtlichen Entsorgungsvorschriften entsorgen.
4.
Den Pumpenkörper mit mineralbasiertem Motoröl SAE 15W40 bis
zur Kreismarkierung an der Pumpenkörperseite füllen (es sind rund
350 ml Öl erforderlich).
5.
Den gelben Verschluss auf der Pumpenoberseite schließen.

13.4.2 Austausch der Dichtungen und der Ventile

Die Dichtungen und Ventile müssen alle 3000 Stunden ausgetauscht
werden, was durch den Alarm „Ölwechsel und Austausch von Bauteilen"
auf dem Display angezeigt wird. Unter besonderen Belastungssituationen
kann es vorkommen, dass sie bereits früher ausgewechselt werden
müssen. Carel empfi ehlt die Kontrolle des Pumpenbetriebs alle 1.000
Betriebsstunden (zu visualisieren mit Warnmeldung). Arbeitet die
Pumpe mit großer Geräuschentwicklung oder erreicht sie nicht den
erforderlichen Arbeitsdruck (70 bar), könnte es sein, dass die Dichtungen
und die Ventile bereits früher als geplant ausgewechselt werden müssen.
Ventile und Dichtungen sind Verschleißteile. Ihr Verschleiß ist nicht
Funktionsstörungen des Produktes zuzuschreiben.
Die Dichtungen werden wie folgt ausgetauscht:
1.
Die Verdrahtung des Druckschalters HP, des Ventils BYP und des
Fühlers NTC abtrennen.
2. Den Zulaufschlauch der Pumpe (rechts oben) abtrennen.
3.
Die 8 Inbusschrauben lösen, welche den Pumpenkopf am Gehäuse
fi xieren.
4. Die Dichtungen entfernen und durch neue ersetzen (Code
UAKVGO1501).
5.
Die 8 Inbusschrauben, welche den Pumpenkopf am Gehäuse
fi xieren, wieder anschrauben.
6. Den Zulaufschlauch wieder an die Pumpe anschließen.
7.
Den Druckschalter, das Ventil und den Fühler NTC wieder verdrahten.
38
monatlich alle 1000 h
x
x
x
Tab. 13.a
