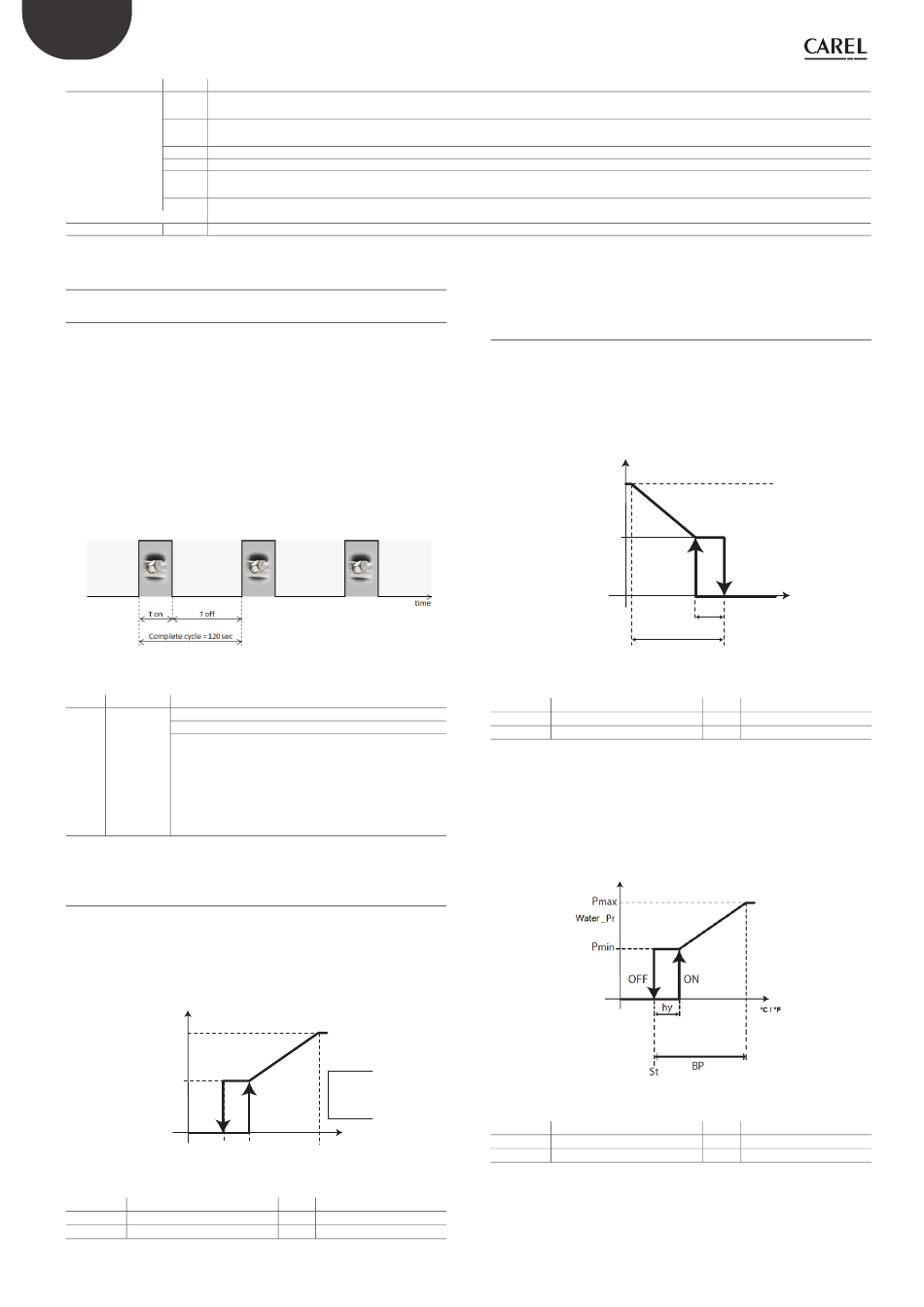

8.2 Regelung

8.2.1

Produktionsregelung

Das System regelt die Wasserzerstäubung intermittierend im PWM-
Modus (Pulsweitenmodulation). Innerhalb einer Zeitspanne von 120
Sekunden (änderbarer Wert) leitet das Gerät druckbeaufschlagtes Wasser
zu den Gebläsekopfen und zerstäubt es über die Düsen im Raum:
•
für 120 aufeinanderfolgende Sekunden, wenn der Produktionsbedarf
am höchsten ist;
•
für einen Bruchteil der Zeit Ton unter 120 Sekunden (min. 8 % der
gesamten Zeitspanne) und poportional zum Bedarf, wenn der Bedarf
eine Teillast darstellt.
Während der Unterbrechung der Zerstäubung bleibt die Pumpe aktiv.
Das Wasser zirkuliert in einem Bypasskreislauf (Umgehungskreislauf )
innerhalb der Pumpenstation und wird dabei nicht zu den Gebläseköpfen
geleitet.
Der Regelalgorithmus wird im folgendem Fenster eingestellt:
Index Beschreib. Parameter
Da01
Regel- Einstellung des Regelalgorithmus
Default: Feuchteregelung (1 Fühler)
Da02 algorithmus
Änderungsbereich: Proportionalregelung mit exter-
nem Signal, Proportionalregelung mit externem Signal
und Begrenzungsfühler, EIN/AUS-Signal, Feuchte-
regelung (1 Fühler) Temperaturregelung (1 Fühler),
Feuchteregelung mit Begrenzungsfühler, Temperatur-
regelung mit Begrenzungsfühler, Feuchteregelung (2
Fühler), Temperaturregelung (2 Fühler)
8.2.2 Proportionalregelung mit externem Signal
(stufenlose Leistungsregelung)
Die Wasserzerstäubung erfolgt proportional zum Wert eines externen
Signals Y (wählbar unter den folgenden Standardsignalen: 0...1 Vdc;
0...10 Vdc; 2...10 Vdc; 0...20 mA; 4...20 mA). Die Höchstproduktion
Pmax entspricht dem Höchstwert des externen Signals Y. Sie ist die
Nennproduktion des Befeuchters. Die Aktivierungshysterese ist nicht
benutzerseitig einstellbar.
P
max
Steam_Pr
P
min
OFF
0% hy
Legende:
Water_pr Hochdruckwasserproduktion Y
Pmax Höchstproduktion
Pmin Mindestproduktion
"humiFog direct" +0300073DE rel. 1.4 - 29.03.2022
Fig. 8.a
Tab. 8.b
Y= 0...1Vdc
0...10Vdc
2...10Vdc
0...20mA
ON
4...20mA
Y
2xhy
100%
Fig. 8.b
Externes Signal
hy Aktivierungshysterese
8.2.3 Autonome Regelung mit Feuchtefühler oder
Temperaturfühler
Im Falle der Regelung mit Hauptfeuchtefühler und eventuellem
Feuchtebegrenzungsfühler ist die Wasserzerstäubung an den Messwert
% rH des Feuchtefühlers gebunden. Sie nimmt mit zunehmender
Abweichung vom Sollwert (St) zu. Die Höchstproduktion Pmax fi ndet
statt, wenn der Feuchtemesswert des Fühlers BP (Proportionalband) vom
Sollwert entfernt ist. Die Aktivierungshysterese ist nicht benutzerseitig
einstellbar.
P
max
Steam_Pr
P
min
Legende:
Water_pr Hochdruckwasserproduktion Y
Pmax Höchstproduktion
Pmin Mindestproduktion
Im Falle der Regelung mit Haupttemperaturfühler und eventuellem
Temperaturbegrenzungsfühler ist die Wasserzerstäubung an den
Messwert in °C oder °F des Fühlers gebunden. Sie nimmt mit
zunehmender Abweichung vom Sollwert (St) zu. Die Höchstproduktion
Pmax fi ndet statt, wenn der Temperaturmesswert des Fühlers BP
(Proportionalband) vom Sollwert entfernt ist. Die Aktivierungshysterese
hy ist nicht benutzerseitig einstellbar.
Legende:
Water_pr Hochdruckwasserproduktion T
Pmax Höchstproduktion
Pmin Mindestproduktion
Im Falle der "Feuchtereglung (1 Fühler)" oder "Temperaturregelung (1
Fühler)" kann ein Hauptfühler (verdrahtet oder wireless) angeschlossen
und konfi guriert werden.
24
Tab. 8.a
ON
OFF
hy
%rH
BP
St
Fig. 8.c
Feuchtemesswert
hy Aktivierungshysterese
St Feuchtsollwert
Fig. 8.d
Temperaturmesswert
hy Aktivierungshysterese
St Temperatursollwert
