Touchdisplay; Schnellzugriff Smenü Sollwert-Einstellung - Carel humiFog direct Technisches Handbuch

Schritt 9/10
Eingabe der Sollwerte der Zone 1 und der Zone 2 für den Hauptfühler
und den Begrenzungsfühler.
Schritt 10/10
Eingabe von Datum und Uhrzeit.
Das assistierte Verfahren ist abgeschlossen: Es kann eingestellt werden,
ob das Verfahren beim nächsten Einschalten von humiFog direct wieder
angezeigt werden soll oder nicht. In jedem Fall ist der Wizard vom Menü
"Einstellungen" des graphischen Touchdisplays jederzeit aus zugänglich.

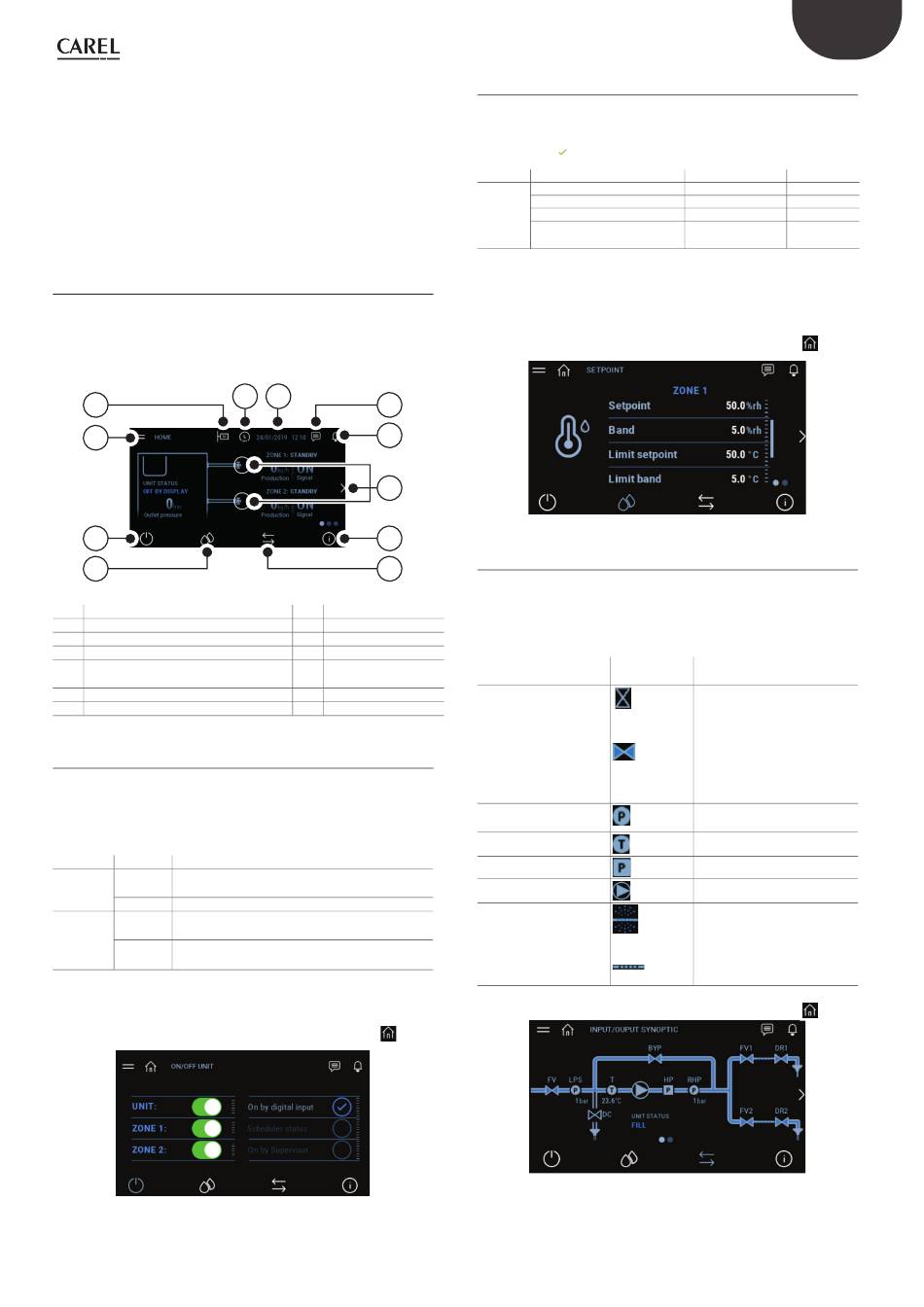

7.3 Touchdisplay

HOME-Menü
Das HOME-Menü enthält die Informationen über die Pumpenstation und
die Zonen, darunter die aktuelle Produktion, die Fühlerinformationen und
den Gerätestatus.
10
11
1
2
Fig. 7.d
Pos. Funktion
1 Schnellzugriff smenü ON/OFF
2 Schnellzugriff smenü Sollwert-Einstellung 8
3 Schnellzugriff smenü Input/Output
4 Schnellzugriff smenü Systeminfos
5 Zonenstatus-Icon
6 Alarmliste
7.3.1 Schnellzugriff smenü ON/OFF
Über das Icon des Schnellzugriff smenüs ON/OFF gelangt man zur
Einschalt-/Ausschaltfunktion für das gesamte System oder der einzelnen
Zonen. Für die Änderung des Geräte- oder der Zonenstatus (ON,
wenn rechts positioniert, OFF, wenn links positioniert) die Schaltfl äche
betätigen.
Meldung Werte Bedeutung
Gerät ON Aktiviert die Pumpe für den Betrieb nach Zonen-
bedarf
OFF Erzwingt den AUS-Status der Pumpenstation
Zone 1/2 EINGE- Ermöglicht die Zerstäubung in Zone 1/2 nach
(sichtbar SCHALTET Bedarf
PAUSE Unterbricht vorübergehend die Zerstäubung in
nur bei
Zone 1/2
Gerät EIN)
Im Menü sind auch die Informationen über den Typ des Regelsignals zur
Aktivierung des Systems enthalten.
Die Rückkehr zum Home-Menü erfolgt über das Icon "HOME"
8 9
7
6
5
4
3
Pos. Funktion
7 Ereignismeldezentrale
Datum und Uhrzeit
9 Planer
10 Main/Secondary-Netz-
werk
11 Hauptmenü
Tab. 7.a
.
Fig. 7.e
7.3.2 Schnellzugriff smenü Sollwert-Einstellung
Das Menü über das Icon betreten.Im Menü können der Sollwert und das
Proportionalband der Regelung geändert werden.
Den weißen Zahlenwert ändern. Den gewünschten Wert eingeben und
mit der Taste ( ) bestätigen.
Titel Meldung
Sollwert Sollwert Hauptfühler
Proportionalband Hauptfühler 0-10% rH 0-10 °C
Zone 1
Sollwert Begrenzungsfühler
(Sollwert
Proportionalband Begren-
Zone 2)
zungsfühler
Für den Übergang von einer Zone zur anderen oder zur Navigation
zwischen den Seiten die Pfeile links und rechts vom Display benutzen.
Die Vorgänge wiederholen, um die Werte zu ändern.
Die Rückkehr zum Home-Menü erfolgt über das Icon "HOME"
7.3.3 Schnellzugriff smenü INPUT/OUTPUT
Das Menü über das Icon betreten.
Im INPUT/OUTPUT-Prozessbild werden der Systembetriebsstatus, die
Fühlermesswerte der humiFog-direct-Pumpenstation, der Status der
mechanischen Bauteile des Wasserkreislaufs und des Wasserfl ussverlaufs
intuitiv und in Echtzeit visualisiert.
Mechanisches Bauteil
Elektroventil
Tab. 7.b
Druckfühler
Temperaturfühler
Druckschalter
Pumpe
Düsen
Die Rückkehr zum Home-Menü erfolgt über das Icon "HOME"
19
Werte
0-100% rH 0-40 °C 50% rH 25 °C
0-100% rH 0-40 °C 80% rH 15 °C
0-10% rH 0-10 °C
Fig. 7.f
Symbol Systembauteile
I/O-Prozessbild
FV: Zulaufventil Pumpenstation
BYP: Bypassventil
(Ventil ge-
DC: Abschlämmventil Pumpen-
schlossen)
station
FV1: Zulaufventil Zone 1
DR1: Abschlämmventil Zone 1
(Ventil off en)
FV2: Zulaufventil Zone 2
DR2: Abschlämmventil Zone 2
LPS: Niederdruckfühler
RHP: Hochdruckfühler
T: Wassertemperaturfühler
HP: Hochdruckschalter
Pumpe der Pumpenstation
Zonendüsen
(Zerstäub. EIN)
(Zerstäub. AUS)
g
Fig. 7.g
