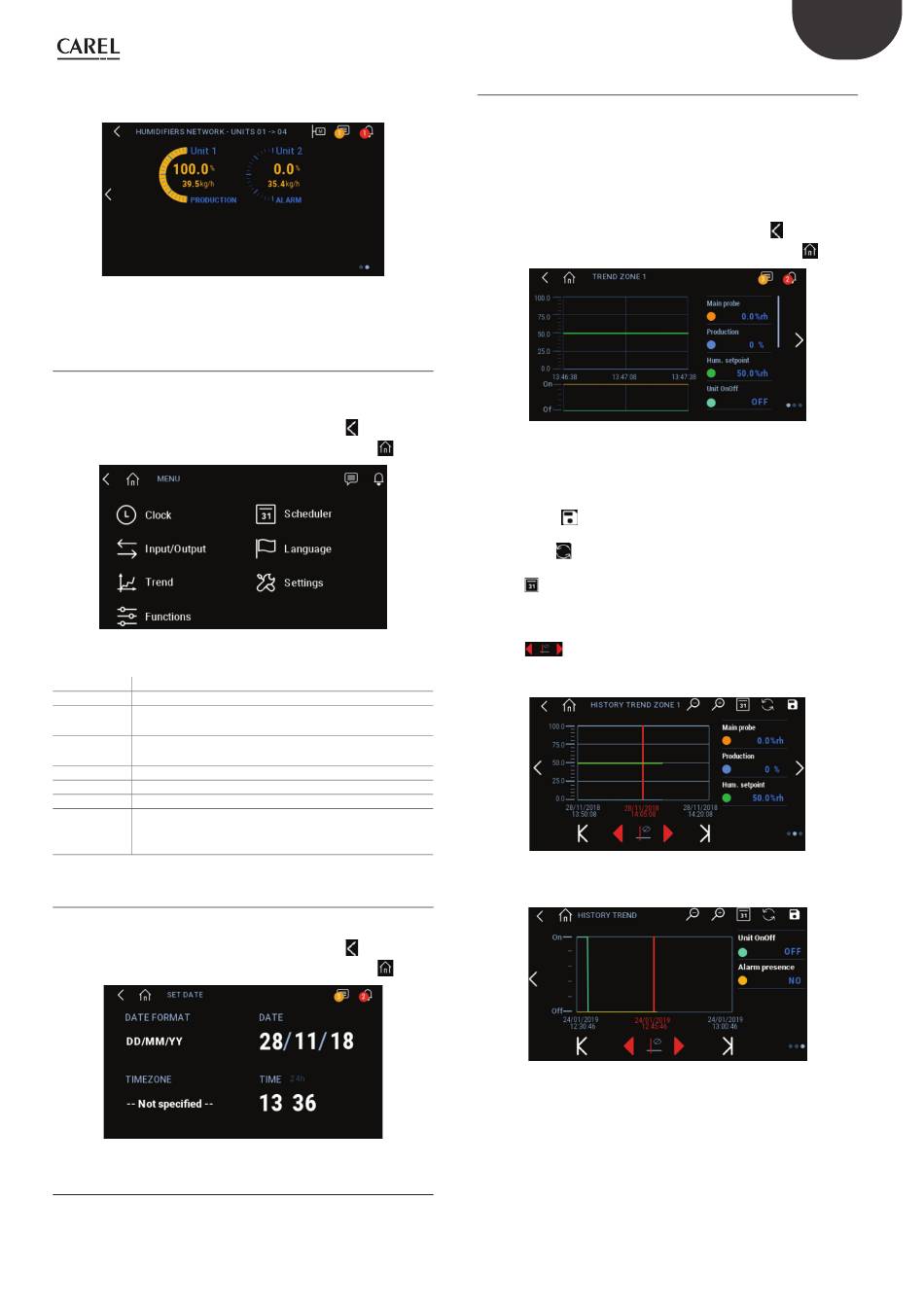

Zum Betreten der Details über die aktuelle Produktion und über den
Befeuchterstatus des Main/Secondary-Netzwerks die Pfeile rechts
verwenden.
Fig. 7.o
Für den Zugriff auf die Informationen des einzelnen Befeuchters das
gewünschte Gerät wählen.
7.3.11 Hauptmenü
Das Hauptmenü über das Icon betreten.
Vom Hauptmenü aus ist der Zugriff auf alle nicht passwortgeschützten
Systemeinstellungen möglich.
Für die Rückkehr zur vorhergehenden Anzeige das Icon
Die Rückkehr zum Home-Menü erfolgt über das Icon "HOME"
Fig. 7.p
Beschreibung der Menüs:
Menü Beschreibung
Uhr Einstellung von Datum und Uhrzeit
Input/Output Visualisierung der analogen und digitalen Eingänge/
Ausgänge
Diagramme Visualisierung der historisierten Daten und Echtzeitdaten
des Befeuchters
Funktionen Spezialfunktionen und manuelle Funktionen
Planer Planung der Zeitprogramme
Sprache Einstellung der Menüsprache
Einstellungen Zugriff auf die fortschrittliche Befeuchterkonfi guration
(Installateur-Passwort 77). Menü E. Einstellung des
Einheitensystems (international oder angelsächsisch)
7.3.12 Uhr
Die Funktion über das entsprechende Icon betreten.
Auf den Text drücken, um die gewünschten Parameter zu ändern.
Für die Rückkehr zur vorhergehenden Anzeige das Icon
Die Rückkehr zum Home-Menü erfolgt über das Icon "HOME"
Fig. 7.q
7.3.13 Input/Output
Die Funktion über das entsprechende Icon betreten.
Es wird dasselbe Fenster visualisiert, das auch über das Schnellzugriff smenü
INPUT/OUTPUT zugänglich ist.
7.3.14 Diagramme
Die Funktion über das entsprechende Icon betreten.
Die Diagramme zeigen den Wert einiger analogen und digitalen
Systemvariablen in einer gewissen Zeitspanne an.
Die Zone wählen, die visualisiert werden soll.
Im ersten Fenster wird der Echtzeitwert der analogen und digitalen
Zonenvariablen in Diagrammform dargestellt. Der Wert jeder Variable ist
in Zahlen in der Tabelle rechts der Diagramme angeführt.
Die visualisierten Informationen können mit dem Finger gescrollt werden.
Für die Rückkehr zur vorhergehenden Anzeige das Icon
Die Rückkehr zum Home-Menü erfolgt über das Icon "HOME"
betätigen.
.
Zur Navigation zwischen den Seiten die Pfeile rechts und links vom
Display benutzen.
Durch eine Bewegung nach rechts wird auf der zweiten Seite die Historie
der analogen Zonenvariablen visualisiert.
Über das Icon
abgelegt werden.
Über das Icon
werden.
Das Icon
einzustellen.
Mit den Pfeilen unterhalb des Diagramms kann die visualisierte
Zeitspanne geändert werden.
Das Icon
zu vergrößern und den roten Cursor zu verlagern. Der Wert der Variablen
in Entsprechung des roten Cursors ist in der Tabelle rechts angeführt.
Tab. 7.e
Durch eine erneute Bewegung nach rechts wird im dritten Fenster die
Historie der digitalen Systemvariablen angezeigt.
betätigen.
.
21
Fig. 7.r
kann der visualisierte Trend im externen Speicher
kann die anfängliche Seitenansicht wiederhergestellt
verwenden, um die Breite der zu visualisierenden Zeitspanne
verwenden, um Variablen auszublenden, das Diagramm
Fig. 7.s
Fig. 7.t
