1. ALLGEMEINE MERKMALE UND MODELLE

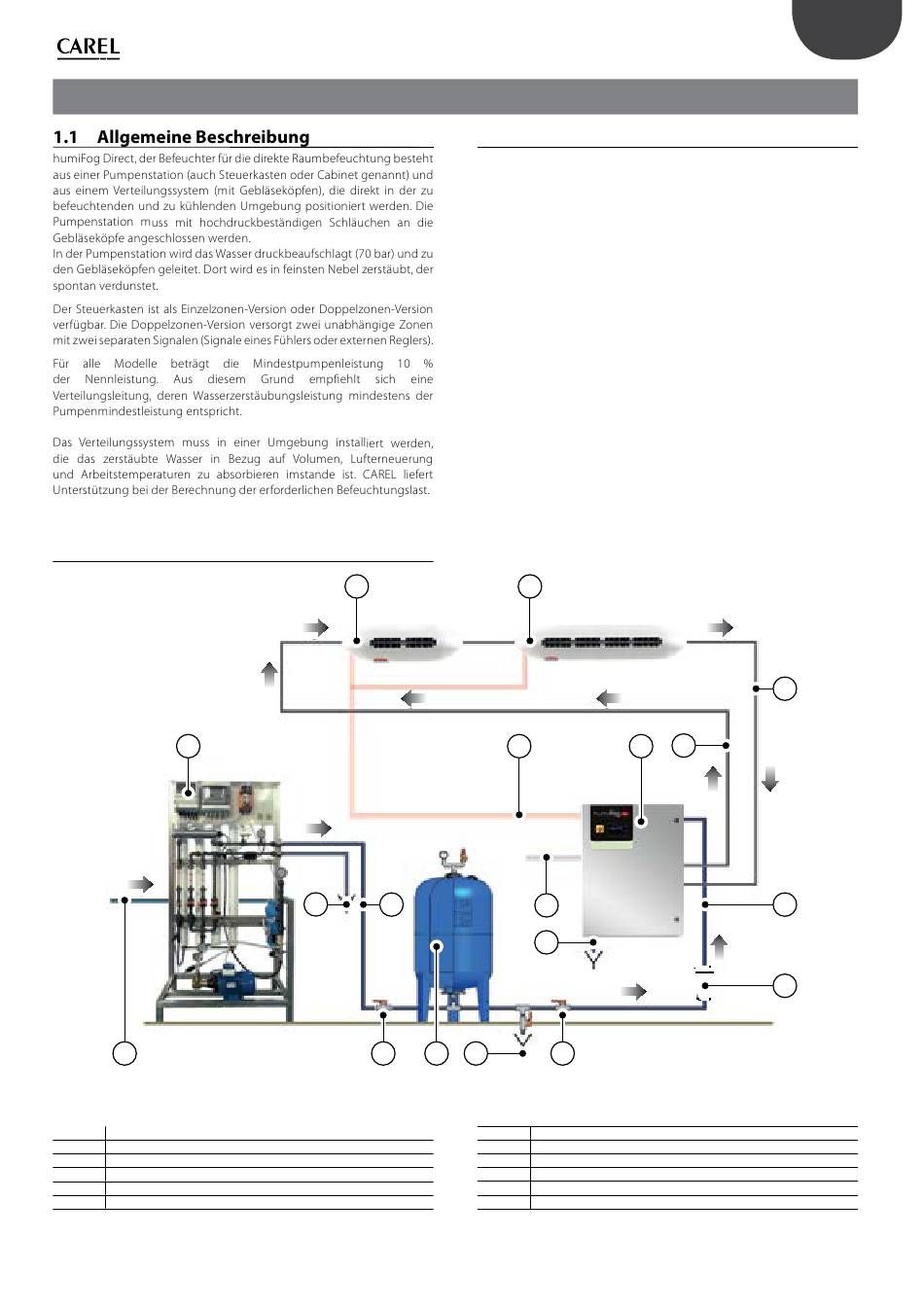

1.2.1 Betriebsdiagramm
2
1
Legende
1 Leitungswasserleitung
2 Umkehrosmose-System
3 Leitung für demineralisiertes Wasser
4 Ausdehnungsgefäß
5 humiFog-direct-Steuerkasten
6 Hochdruckwasserschläuche (70 bar)

1.2 Funktionsprinzip

Der Befeuchtungsbedarf wird über einen Temperatur- oder Feuchtefühler
oder über einen externen Regler erfasst und signalisiert. Nach erfolgter
Funktionsfreigabe (EIN/AUS im Remote-Betrieb) und bei signalisiertem
Befeuchtungs- oder Kühlungsbedarf öffnet das System das Zulaufventil
und aktiviert die Pumpe. Die Pumpe sorgt für die Druckbeaufschlagung
des Wassers auf 70 bar. Nach der Öffnung des Ventils im Vorlauf wird die
Leitung gereinigt und gefüllt. Anschließend beginnen die Düsen mit der
Zerstäubung des Wassers.
Die Modulation erfolgt nach dem Prinzip der Pulsweitenmodulation
(PWM): Die Ventile im Vorlauf werden abwechselnd geöffnet (in dieser
Periode erfolgt die Wasserzerstäubung) und geschlossen (dabei werden
das Bypass-Ventil geöffnet und die Wasserzerstäubung im Raum
gestoppt).
Der Sollwert wird direkt vom elektronischen Steuergerät auf der
Grundlage der Proportionalbandregelung (P+I) oder des Sollwert-Offsets
verwaltet.
Beim Erreichen des Sollwertes stoppt das System und geht in den Standby-
Modus über. Im Standby verweilt es, bis wieder Befeuchtungsbedarf
vorliegt. Aus diesem Grund empfiehlt es sich, das System konstant mit
Spannung versorgt zu halten.
7
8 3
9 4 8
Fig. 1.a
7
8
9
10
11
12
7
7
6
11 5
10
8
9
humiFog-direct-Gebläseköpfe
Wasserabschlämmstelle
Kugelabsperrventil
Stromversorgung (230 V 50 Hz oder 120 V 60 Hz)
Elektroanschluss zwischen Steuerkasten und Gebläseköpfen
Mechanischer Speisewasserfilter
"humiFog direct" +0300073DE rel. 1.2 - 02.05.2019
