Einbau Messaufnehmer Promag H

Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessanschlüsse
ausgeliefert. Montierte Prozessanschlüsse sind mit 4 Sechskantschrauben am Messaufnehmer fest-
geschraubt.
Achtung!
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen oder
zusätzlich zu befestigen. Speziell bei der Verwendung von Prozessanschlüssen aus Kunststoff ist
eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein entsprechendes Wandmonta-
geset kann bei Endress+Hauser als Zubehörteil separat bestellt werden (→ Seite 90).
DN 2...25

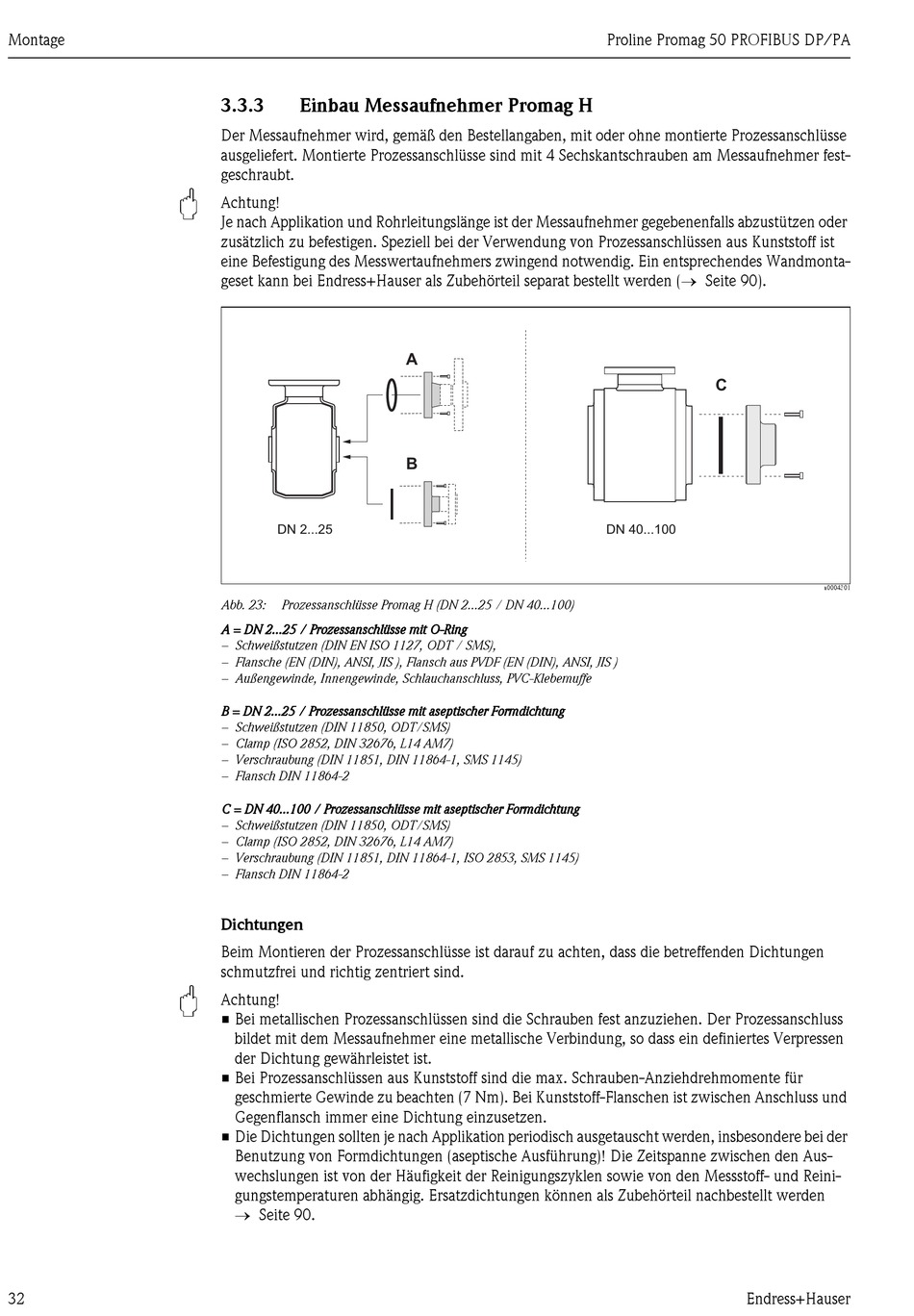

Abb. 23: Prozessanschlüsse Promag H (DN 2...25 / DN 40...100)
A = DN 2...25 / Prozessanschlüsse mit O-Ring
– Schweißstutzen (DIN EN ISO 1127, ODT / SMS),
– Flansche (EN (DIN), ANSI, JIS ), Flansch aus PVDF (EN (DIN), ANSI, JIS )
– Außengewinde, Innengewinde, Schlauchanschluss, PVC-Klebemuffe
B = DN 2...25 / Prozessanschlüsse mit aseptischer Formdichtung
– Schweißstutzen (DIN 11850, ODT/SMS)
– Clamp (ISO 2852, DIN 32676, L14 AM7)
– Verschraubung (DIN 11851, DIN 11864-1, SMS 1145)
– Flansch DIN 11864-2
C = DN 40...100 / Prozessanschlüsse mit aseptischer Formdichtung
– Schweißstutzen (DIN 11850, ODT/SMS)
– Clamp (ISO 2852, DIN 32676, L14 AM7)
– Verschraubung (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145)
– Flansch DIN 11864-2
Dichtungen
Beim Montieren der Prozessanschlüsse ist darauf zu achten, dass die betreffenden Dichtungen
schmutzfrei und richtig zentriert sind.
Achtung!
• Bei metallischen Prozessanschlüssen sind die Schrauben fest anzuziehen. Der Prozessanschluss
bildet mit dem Messaufnehmer eine metallische Verbindung, so dass ein definiertes Verpressen
der Dichtung gewährleistet ist.
• Bei Prozessanschlüssen aus Kunststoff sind die max. Schrauben-Anziehdrehmomente für
geschmierte Gewinde zu beachten (7 Nm). Bei Kunststoff-Flanschen ist zwischen Anschluss und
Gegenflansch immer eine Dichtung einzusetzen.
• Die Dichtungen sollten je nach Applikation periodisch ausgetauscht werden, insbesondere bei der
Benutzung von Formdichtungen (aseptische Ausführung)! Die Zeitspanne zwischen den Aus-
wechslungen ist von der Häufigkeit der Reinigungszyklen sowie von den Messstoff- und Reini-
gungstemperaturen abhängig. Ersatzdichtungen können als Zubehörteil nachbestellt werden
→ Seite 90.
