Montage
"
!
28
Erdungskabel (DN 15...600)
• Für den Potenzialausgleich können, falls erforderlich, spezielle Erdungskabel als Zubehörteil
bestellt werden → Seite 90.
• Informationen zum Thema Potenzialausgleich und detaillierte Montagehinweise für den Einsatz
von Erdungskabeln finden Sie auf Seite 53 ff.
Montage von Erdungsscheiben (DN 15...300)
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdenten Rohr-
leitungen (s. Seite 53 ff.), sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen
Messaufnehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei End-
ress+Hauser als separates Zubehörteil bestellt werden (s. Seite 90).
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge!
Angaben über die Abmessungen finden Sie in der zugehörigen Technische Information
Promag 50 P (TI047D/06/de).
• PTFE- und PFA-Auskleidung → Zusätzliche Dichtungen sind zwischen Erdungsscheibe und
Rohrleitungsflansch zu montieren.
1.
Platzieren Sie die Erdungsscheibe und die zusätzliche(n) Dichtung(en) zwischen den
Messgeräte- und Rohrleitungsflansch (s. Abb. 20).
2.
Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die Muttern nur
soweit an, dass diese lose aufsitzen.
3.
Drehen Sie jetzt die Erdungsscheibe wie in der Abbildung dargestellt, bis der Griff an die
Schrauben anschlägt. Dadurch wird die Erdungsscheibe automatisch korrekt zentriert.
Ziehen Sie die Schrauben mit den dazu erforderlichen Anziehdrehmomenten an → Seite 29.
4.
Verbinden Sie nun die Erdungsscheibe mit dem Erdpotenzial → Seite 54.
5.

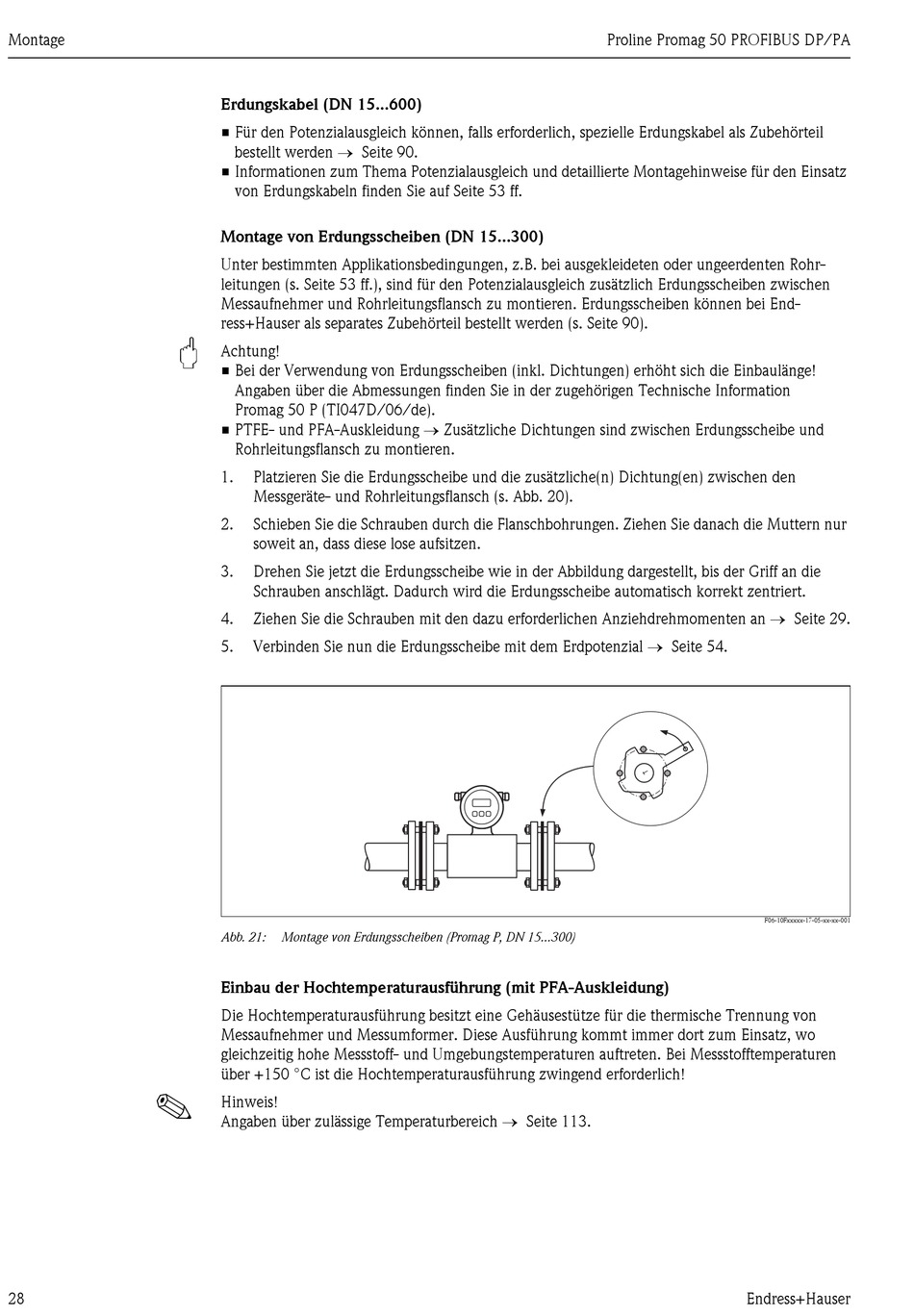

Abb. 21:
Montage von Erdungsscheiben (Promag P, DN 15...300)
Einbau der Hochtemperaturausführung (mit PFA-Auskleidung)
Die Hochtemperaturausführung besitzt eine Gehäusestütze für die thermische Trennung von
Messaufnehmer und Messumformer. Diese Ausführung kommt immer dort zum Einsatz, wo
gleichzeitig hohe Messstoff- und Umgebungstemperaturen auftreten. Bei Messstofftemperaturen
über +150 °C ist die Hochtemperaturausführung zwingend erforderlich!
Hinweis!
Angaben über zulässige Temperaturbereich → Seite 113.
Proline Promag 50 PROFIBUS DP/PA
F06-10Fxxxxx-17-05-xx-xx-001
Endress+Hauser
