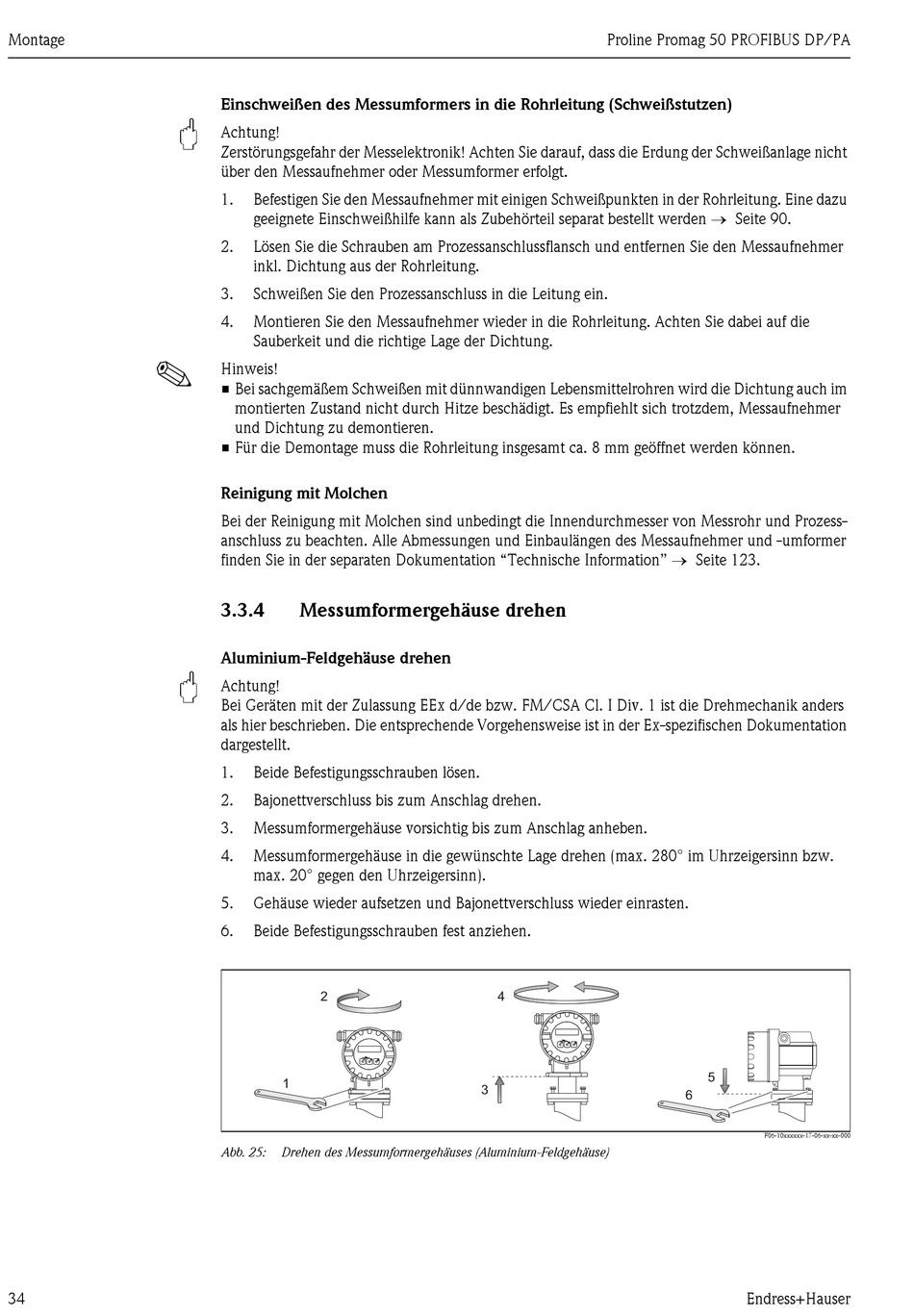

Montage
"
!
"
34
Einschweißen des Messumformers in die Rohrleitung (Schweißstutzen)
Achtung!
Zerstörungsgefahr der Messelektronik! Achten Sie darauf, dass die Erdung der Schweißanlage nicht
über den Messaufnehmer oder Messumformer erfolgt.
1.
Befestigen Sie den Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung. Eine dazu
geeignete Einschweißhilfe kann als Zubehörteil separat bestellt werden → Seite 90.
2.
Lösen Sie die Schrauben am Prozessanschlussflansch und entfernen Sie den Messaufnehmer
inkl. Dichtung aus der Rohrleitung.
3.
Schweißen Sie den Prozessanschluss in die Leitung ein.
4.
Montieren Sie den Messaufnehmer wieder in die Rohrleitung. Achten Sie dabei auf die
Sauberkeit und die richtige Lage der Dichtung.
Hinweis!
• Bei sachgemäßem Schweißen mit dünnwandigen Lebensmittelrohren wird die Dichtung auch im
montierten Zustand nicht durch Hitze beschädigt. Es empfiehlt sich trotzdem, Messaufnehmer
und Dichtung zu demontieren.
• Für die Demontage muss die Rohrleitung insgesamt ca. 8 mm geöffnet werden können.
Reinigung mit Molchen
Bei der Reinigung mit Molchen sind unbedingt die Innendurchmesser von Messrohr und Prozess-
anschluss zu beachten. Alle Abmessungen und Einbaulängen des Messaufnehmer und -umformer
finden Sie in der separaten Dokumentation "Technische Information" → Seite 123.
3.3.4
Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Achtung!
Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders
als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation
dargestellt.
1.
Beide Befestigungsschrauben lösen.
2.
Bajonettverschluss bis zum Anschlag drehen.
3.
Messumformergehäuse vorsichtig bis zum Anschlag anheben.
4.
Messumformergehäuse in die gewünschte Lage drehen (max. 280° im Uhrzeigersinn bzw.
max. 20° gegen den Uhrzeigersinn).
5.
Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6.
Beide Befestigungsschrauben fest anziehen.
2
Esc
-
+
E
1
Abb. 25:
Drehen des Messumformergehäuses (Aluminium-Feldgehäuse)
Proline Promag 50 PROFIBUS DP/PA
4
Esc
-
+
E
3
5
6
F06-10xxxxxx-17-06-xx-xx-000
