Verdrahtung
44
c
c
1
a b
a b a b
d e

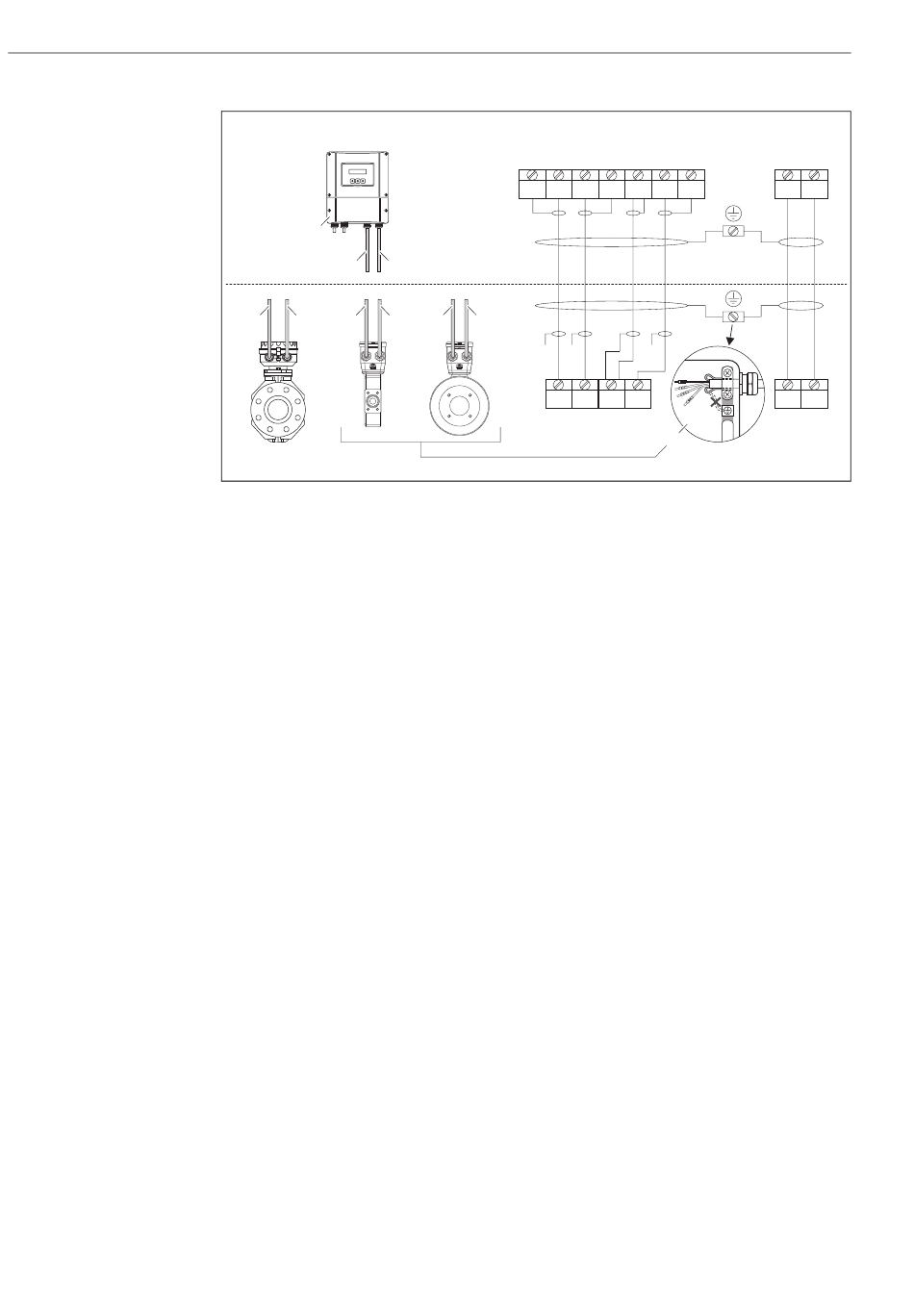

Abb. 31: Anschluss der Getrenntausführung Promag W/P/H
a Signalkabel
b Spulenstromkabel
c Wandaufbaugehäuse (für den Nicht-Ex-Bereich und ATEX II3G bzw. Zone 2)
c = Deckel Anschlussklemmenraum
1
d Anschlussgehäuse Getrenntausführung Promag W und P
e Anschlussgehäuse Getrenntausführung Promag H, DN 2...25
f Anschlussgehäuse Getrenntausführung Promag H, DN 40...100
g Ausschnitt nur für Promag H gültig!
Die Erdung der Kabelschirme im Messaufnehmer Promag H erfolgt über die Zugentlastungsklemmen.
Beachten Sie hierzu die Hinweise zur Kabelkonfektionierung auf Seite 46.
n.c. nicht angeschlossene, isolierte Kabelschirme
Isolieren Sie Kabelschirme, die nicht angeschlossen werden, damit kein Kurzschluss zu benachbarten
Kabelschirmen im Anschlussgehäuse entsteht!
Klemmenbelegung:
– Elektrodenkreis → Klemme :4 = GND/Rohr, 5/6/7/8 = Messsignal, 36/37 = MSÜ
– Spulenkreis → Klemme :41 = 1, 42 = 2
Kabelfarben → Klemme: 4 = grün, 5/6 = braun, 7/8 = weiss, 36/37 = gelb
Kabelkonfektionierung:
– Promag W, P → Seite 45
– Promag H → Seite 46
