Störungsbehebung
94
9.2.1
Darstellung des Gerätestatus auf dem PROFIBUS DP/PA
Darstellung im Bedienprogramm (azyklische Datenübertragung)
Der Gerätestatus kann über ein Bedienprogramm (z.B. FieldCare) abgefragt werden.
Funktionsgruppe → ÜBERWACHUNG → Funktion AKTUELLER SYSTEMZUSTAND.
Darstellung im PROFIBUS Mastersystem (zyklische Datenübertragung)
Werden die Module AI oder TOTAL für die zyklische Datenübertragung konfiguriert, so wird der
Gerätestatus gemäss PROFIBUS Profil Spezifikation 3.0 codiert und zusammen mit dem Messwert
über das Quality-Byte (Byte 5) an den PROFIBUS Master übertragen. Das Quality-Byte ist in die Seg-
mente Quality Status, Quality Substatus und Limits (Grenzwerte) unterteilt.
Quality
Status

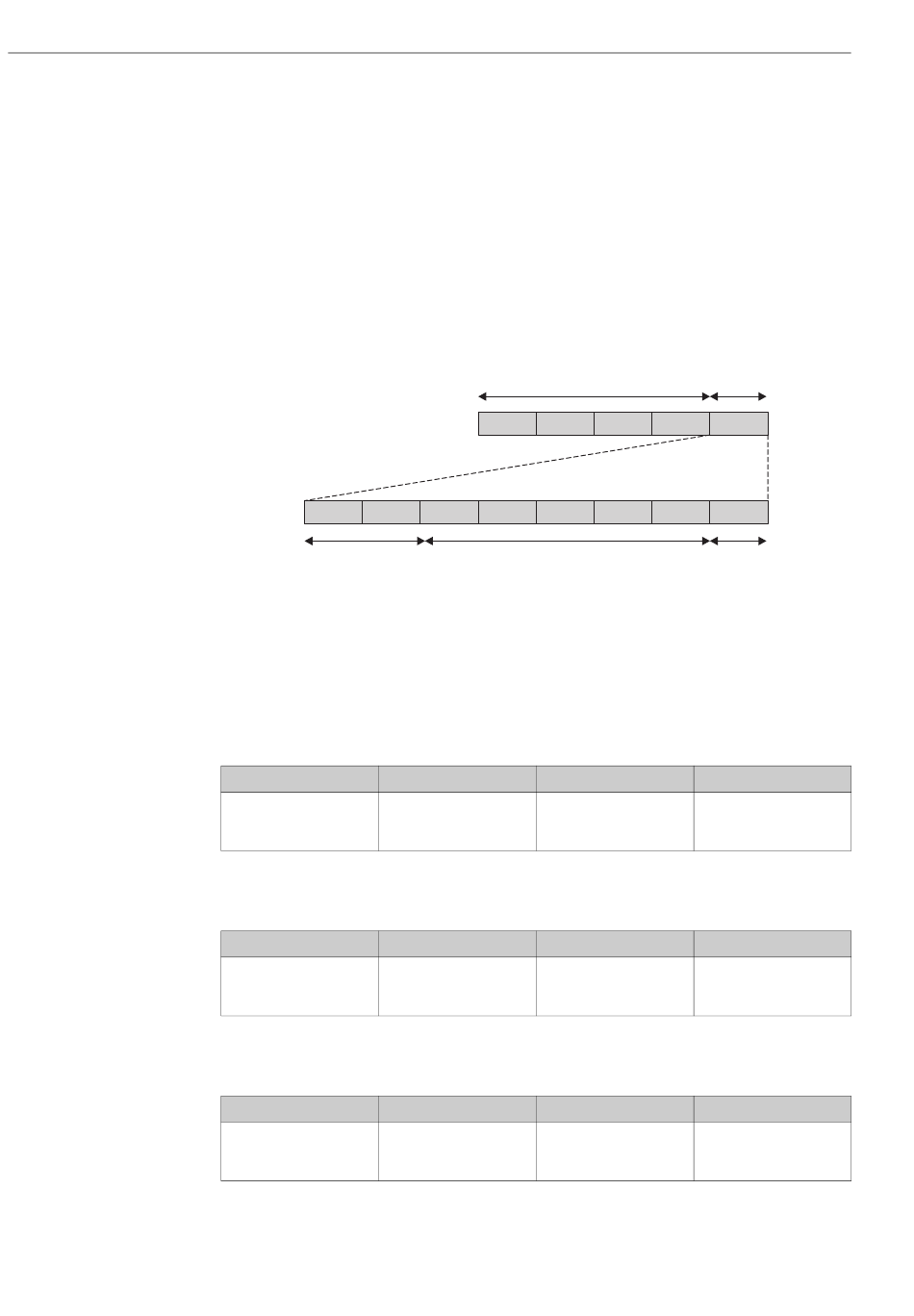

Abb. 54:
Struktur des Quality-Byte
Der Inhalt des Quality-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im Analog Input
Funktionsblock bzw. Summenzähler Funktionsblock. Je nachdem, welches Fehlerverhalten in der
Funktion FAILSAFE_TYPE eingestellt wurde, werden über das Quality-Byte folgende Statusinfor-
mationen an den PROFIBUS Master übertragen:
• Bei Auswahl FAILSAFE_TYPE → FSAFE VALUE :
Quality Code (HEX)
0x48
0x49
0x4A
• Bei Auswahl FAILSAFE_TYPE → LAST GOOD VALUE (Werkeinstellung):
Lag vor dem Ausfall ein gültiger Ausgangswert vor, so wird folgende Statusinformation übertragen:
Quality Code (HEX)
0x44
0x45
0x46
Lag vor dem Ausfall kein gültiger Ausgangswert vor, so wird folgende Statusinformation übertragen:
Quality Code (HEX)
0x4C
0x4D
0x4E
• Bei Auswahl FAILSAFE_TYPE → WRONG VALUE:
Statusinformationen siehe Tabelle im nachfolgendem Kapitel.
Messwert
Quality Substatus
Quality Status
Quality Substatus
UNCERTAIN
Substitute-Set
Quality Status
Quality Substatus
UNCERTAIN
Last usable value
Quality Status
Quality Substatus
UNCERTAIN
Initial Value
Proline Promag 50 PROFIBUS DP/PA
Quality
Code
Byte 5
Limits
Limits
OK
Low
High
Limits
OK
Low
High
Limits
OK
Low
High
