3.2.8 Verbindungskabellänge
Beachten Sie bei der Montage der Getrenntausführung folgende Hinweise, um korrekte
Messresultate zu erhalten:
• Kabelführung fixieren oder in Panzerrohr verlegen. Besonders bei kleinen Messstoffleitfähig-
keiten kann durch Kabelbewegungen eine Verfälschung des Messsignales hervorgerufen werden.
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Gegebenenfalls Potenzialausgleich zwischen Messaufnehmer und Messumformer sicherstellen.
• Die zulässige Verbindungskabellänge L
(→ Abb. 17). Zur Messung von demineralisierten Wasser ist eine Mindestleitfähigkeit von
20 µS/cm erforderlich.
L

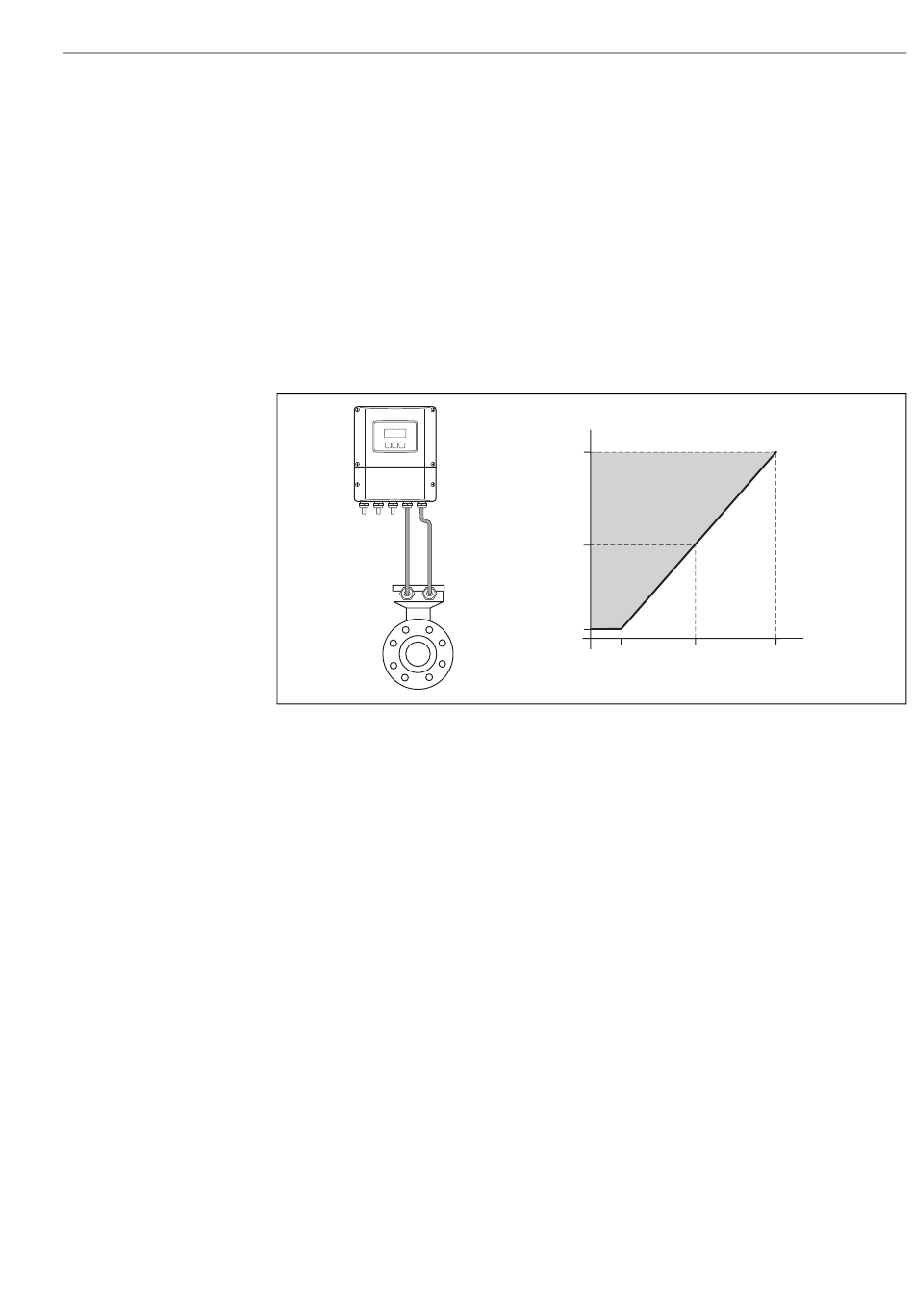

Abb. 17: Zulässige Verbindungskabellängen bei der Getrenntausführung
Grau schraffierte Fläche = zulässiger Bereich
Lmax = Verbindungskabellänge in [m]
µ
Messstoffleitfähigkeit in [ S/cm]
wird von der Messstoffleitfähigkeit bestimmt
max
µ
[ S/cm]
200
100
max
5
10
Montage
[m]
100 200
L
max
F06-xxxxxxxx-05-xx-xx-xx-006
21
