Quick Setup "Kommunikation - Endress+Hauser Proline Promag 50 PROFIBUS DP Betriebsanleitung

Inbetriebnahme
74
6.2.2

Quick Setup "Kommunikation"

Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem
PROFIBUS Master und dem Messgerät (Slave) notwendig, welche bei der Parametrierung
verschiedener Funktionen berücksichtigt werden müssen. Über das Quick Setup "Kommunikation"
können diese Funktionen einfach und schnell parametriert werden.
XXX.XXX.XX
-
HOME-POSITION

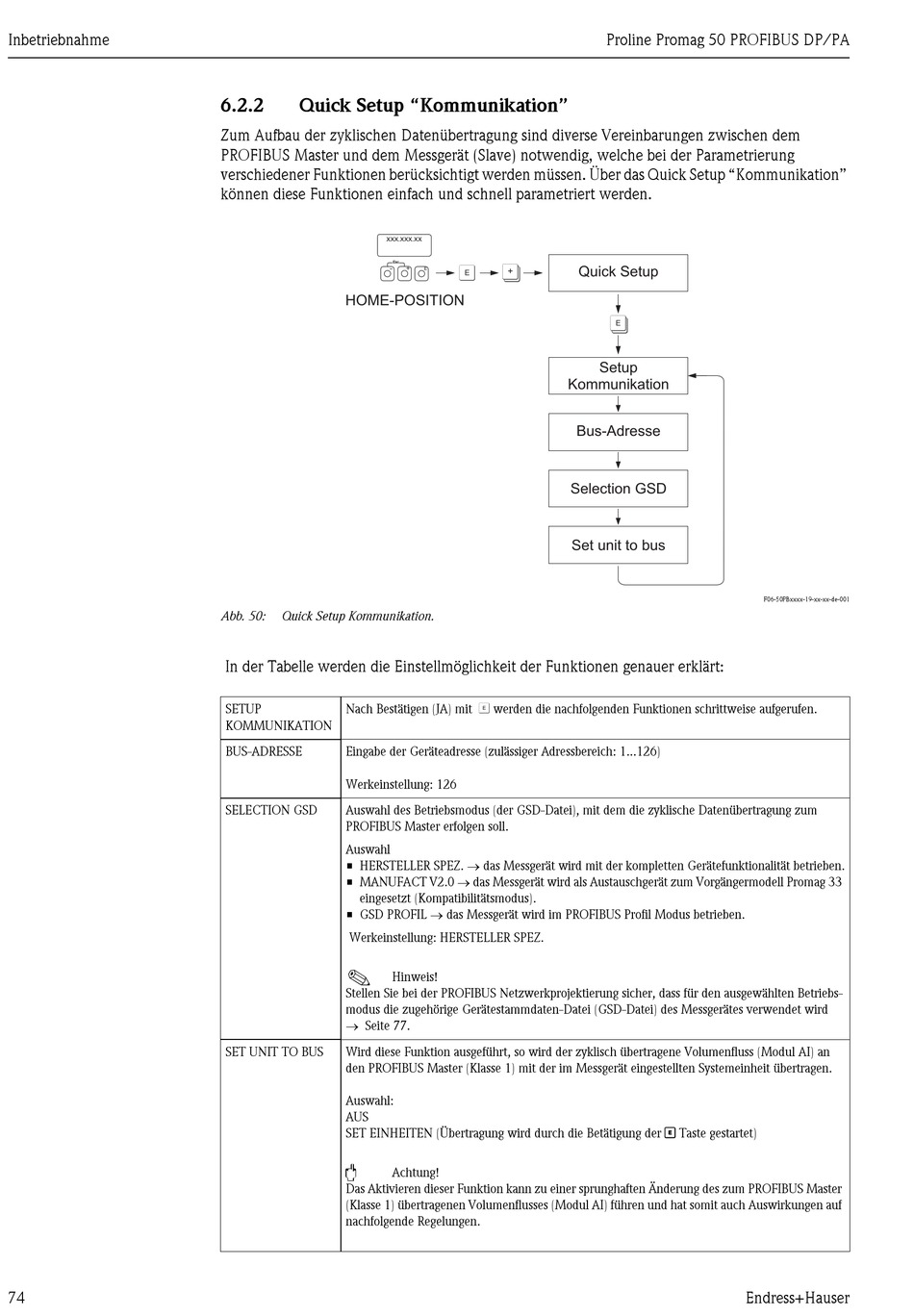

Abb. 50: Quick Setup Kommunikation.
In der Tabelle werden die Einstellmöglichkeit der Funktionen genauer erklärt:
Nach Bestätigen (JA) mit F werden die nachfolgenden Funktionen schrittweise aufgerufen.
SETUP
KOMMUNIKATION
BUS-ADRESSE Eingabe der Geräteadresse (zulässiger Adressbereich: 1...126)
Werkeinstellung: 126
SELECTION GSD Auswahl des Betriebsmodus (der GSD-Datei), mit dem die zyklische Datenübertragung zum
PROFIBUS Master erfolgen soll.
Auswahl
• HERSTELLER SPEZ. → das Messgerät wird mit der kompletten Gerätefunktionalität betrieben.
• MANUFACT V2.0 → das Messgerät wird als Austauschgerät zum Vorgängermodell Promag 33
eingesetzt (Kompatibilitätsmodus).
• GSD PROFIL → das Messgerät wird im PROFIBUS Profil Modus betrieben.
Werkeinstellung: HERSTELLER SPEZ.
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass für den ausgewählten Betriebs-
modus die zugehörige Gerätestammdaten-Datei (GSD-Datei) des Messgerätes verwendet wird
→ Seite 77.
SET UNIT TO BUS Wird diese Funktion ausgeführt, so wird der zyklisch übertragene Volumenfluss (Modul AI) an
den PROFIBUS Master (Klasse 1) mit der im Messgerät eingestellten Systemeinheit übertragen.
Auswahl:
AUS
SET EINHEITEN (Übertragung wird durch die Betätigung der F Taste gestartet)
"
Achtung!
Das Aktivieren dieser Funktion kann zu einer sprunghaften Änderung des zum PROFIBUS Master
(Klasse 1) übertragenen Volumenflusses (Modul AI) führen und hat somit auch Auswirkungen auf
nachfolgende Regelungen.
Esc O
F
+
E
Proline Promag 50 PROFIBUS DP/PA
Quick Setup
F
Setup
Kommunikation
Bus-Adresse
Selection GSD
Set unit to bus
