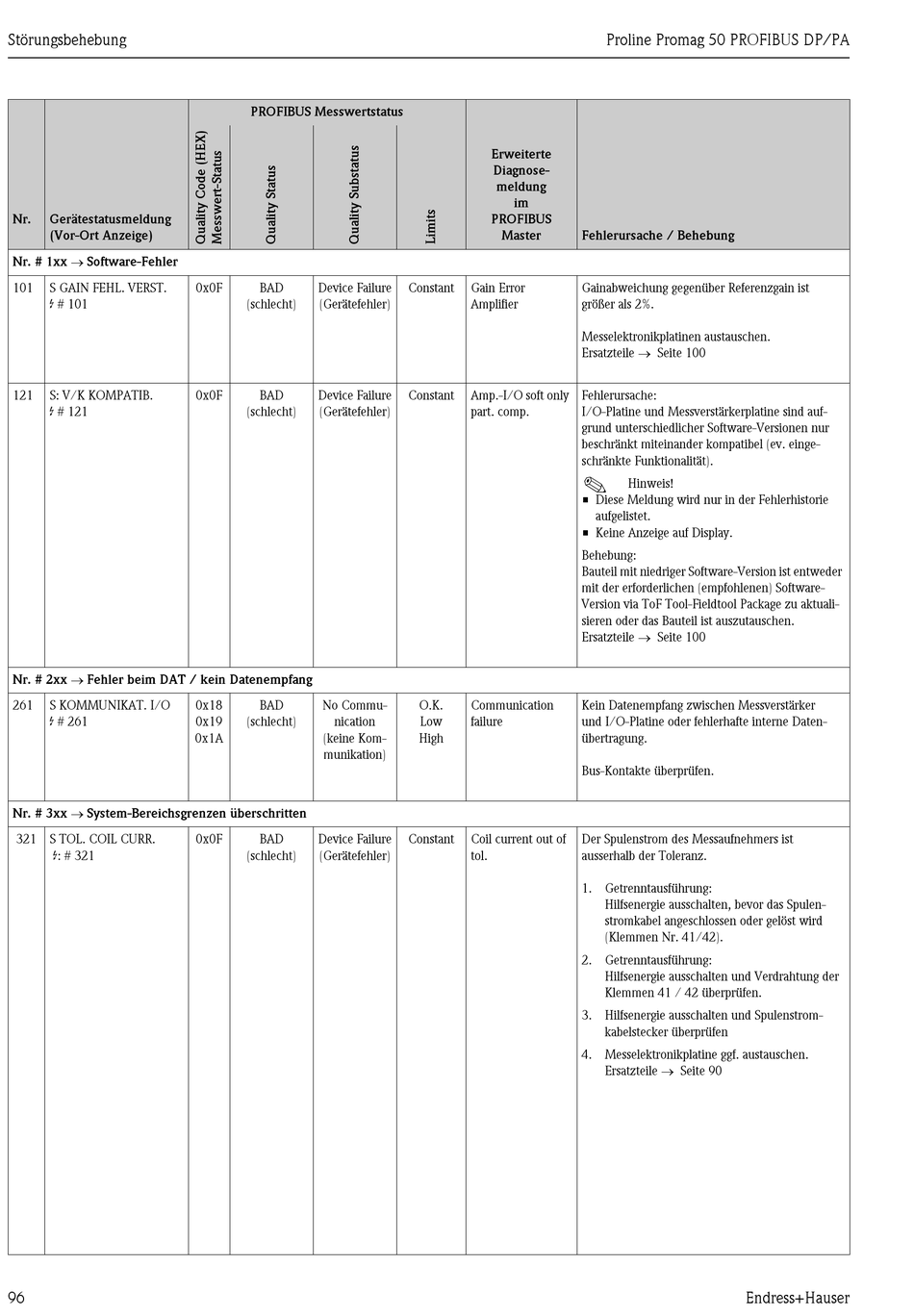

Endress+Hauser Proline Promag 50 PROFIBUS DP Betriebsanleitung Seite 96

Störungsbehebung
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
Nr. # 1xx → Software-Fehler
101 S GAIN FEHL. VERST.
$ # 101
121 S: V/K KOMPATIB.
$ # 121
Nr. # 2xx → Fehler beim DAT / kein Datenempfang
261 S KOMMUNIKAT. I/O
$ # 261
Nr. # 3xx → System-Bereichsgrenzen überschritten
321 S TOL. COIL CURR.
$: # 321
96
PROFIBUS Messwertstatus
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x18 BAD No Commu-
0x19 (schlecht) nication
0x1A (keine Kom-
munikation)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
Erweiterte
Diagnose-
meldung
im
PROFIBUS
Master
Constant Gain Error
Amplifier
Constant Amp.-I/O soft only
part. comp.
O.K. Communication
Low failure
High
Constant Coil current out of
tol.
Proline Promag 50 PROFIBUS DP/PA
Fehlerursache / Behebung
Gainabweichung gegenüber Referenzgain ist
größer als 2%.
Messelektronikplatinen austauschen.
Ersatzteile → Seite 100
Fehlerursache:
I/O-Platine und Messverstärkerplatine sind auf-
grund unterschiedlicher Software-Versionen nur
beschränkt miteinander kompatibel (ev. einge-
schränkte Funktionalität).
!
Hinweis!
• Diese Meldung wird nur in der Fehlerhistorie
aufgelistet.
• Keine Anzeige auf Display.
Behebung:
Bauteil mit niedriger Software-Version ist entweder
mit der erforderlichen (empfohlenen) Software-
Version via ToF Tool-Fieldtool Package zu aktuali-
sieren oder das Bauteil ist auszutauschen.
Ersatzteile → Seite 100
Kein Datenempfang zwischen Messverstärker
und I/O-Platine oder fehlerhafte interne Daten-
übertragung.
Bus-Kontakte überprüfen.
Der Spulenstrom des Messaufnehmers ist
ausserhalb der Toleranz.
1. Getrenntausführung:
Hilfsenergie ausschalten, bevor das Spulen-
stromkabel angeschlossen oder gelöst wird
(Klemmen Nr. 41/42).
2. Getrenntausführung:
Hilfsenergie ausschalten und Verdrahtung der
Klemmen 41 / 42 überprüfen.
3. Hilfsenergie ausschalten und Spulenstrom-
kabelstecker überprüfen
4. Messelektronikplatine ggf. austauschen.
Ersatzteile → Seite 90
