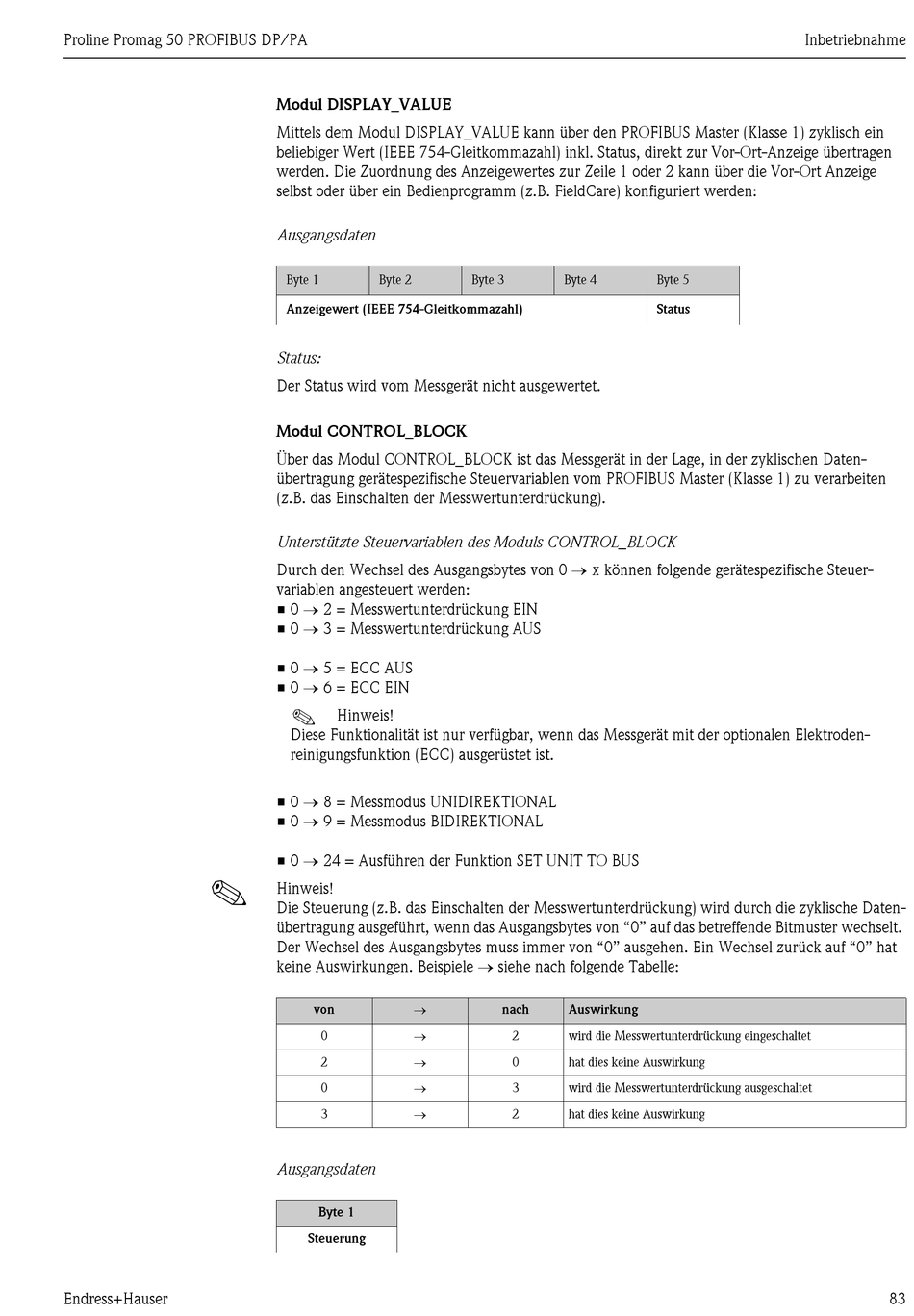

Proline Promag 50 PROFIBUS DP/PA
!
Endress+Hauser
Modul DISPLAY_VALUE
Mittels dem Modul DISPLAY_VALUE kann über den PROFIBUS Master (Klasse 1) zyklisch ein
beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort-Anzeige übertragen
werden. Die Zuordnung des Anzeigewertes zur Zeile 1 oder 2 kann über die Vor-Ort Anzeige
selbst oder über ein Bedienprogramm (z.B. FieldCare) konfiguriert werden:
Ausgangsdaten
Byte 1 Byte 2
Anzeigewert (IEEE 754-Gleitkommazahl)
Status:
Der Status wird vom Messgerät nicht ausgewertet.
Modul CONTROL_BLOCK
Über das Modul CONTROL_BLOCK ist das Messgerät in der Lage, in der zyklischen Daten-
übertragung gerätespezifische Steuervariablen vom PROFIBUS Master (Klasse 1) zu verarbeiten
(z.B. das Einschalten der Messwertunterdrückung).
Unterstützte Steuervariablen des Moduls CONTROL_BLOCK
Durch den Wechsel des Ausgangsbytes von 0 → x können folgende gerätespezifische Steuer-
variablen angesteuert werden:
• 0 → 2 = Messwertunterdrückung EIN
• 0 → 3 = Messwertunterdrückung AUS
• 0 → 5 = ECC AUS
• 0 → 6 = ECC EIN
!
Hinweis!
Diese Funktionalität ist nur verfügbar, wenn das Messgerät mit der optionalen Elektroden-
reinigungsfunktion (ECC) ausgerüstet ist.
• 0 → 8 = Messmodus UNIDIREKTIONAL
• 0 → 9 = Messmodus BIDIREKTIONAL
• 0 → 24 = Ausführen der Funktion SET UNIT TO BUS
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische Daten-
übertragung ausgeführt, wenn das Ausgangsbytes von "0" auf das betreffende Bitmuster wechselt.
Der Wechsel des Ausgangsbytes muss immer von "0" ausgehen. Ein Wechsel zurück auf "0" hat
keine Auswirkungen. Beispiele → siehe nach folgende Tabelle:
→
von
→
0
→
2
→
0
→
3
Ausgangsdaten
Byte 1
Steuerung
Byte 3 Byte 4
nach Auswirkung
2 wird die Messwertunterdrückung eingeschaltet
0 hat dies keine Auswirkung
3 wird die Messwertunterdrückung ausgeschaltet
2 hat dies keine Auswirkung
Inbetriebnahme
Byte 5
Status
