6.5.4 Projektierungsbeispiele mit Simatic S7 HW-Konfig
Beispiel 1:

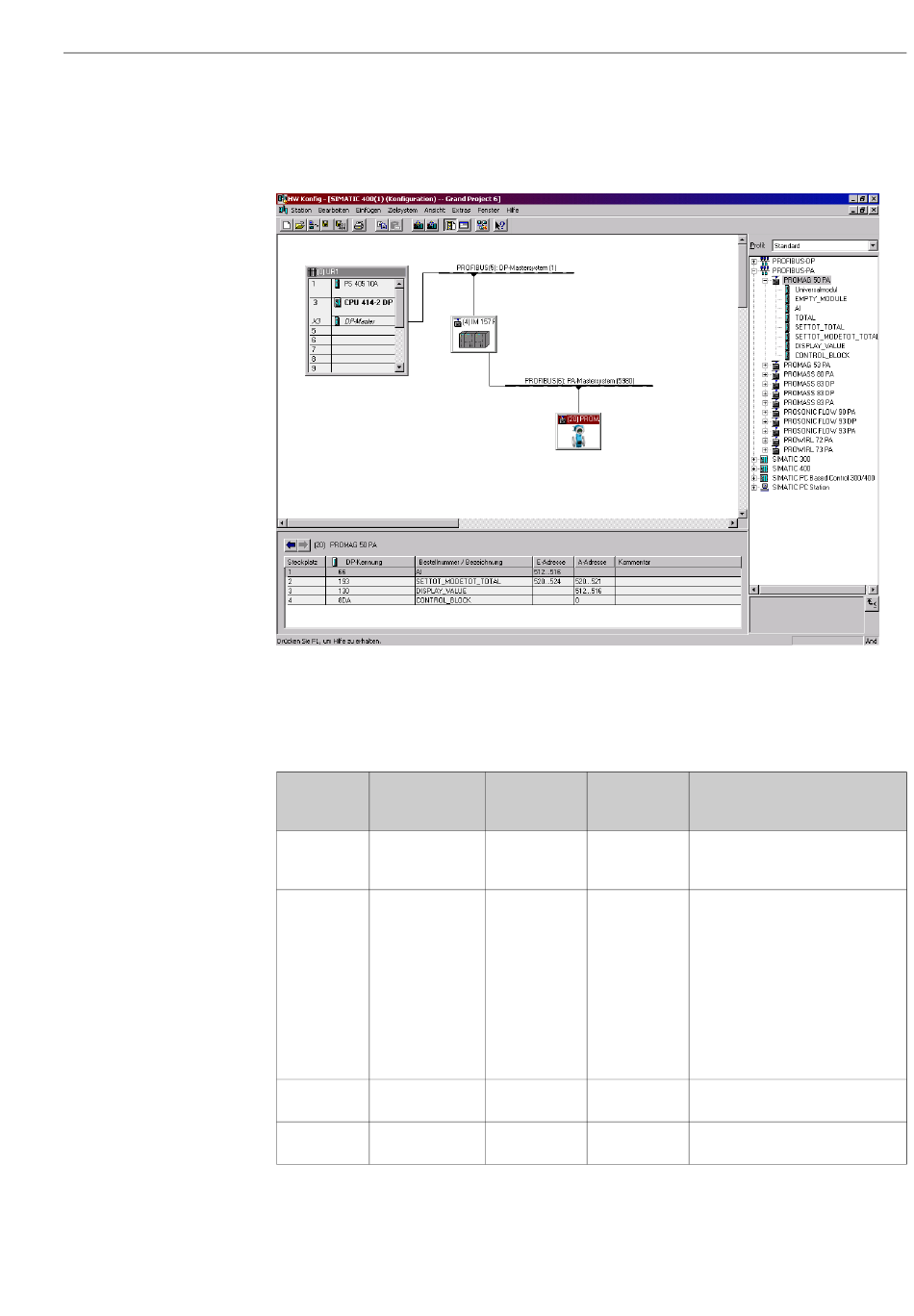

Abb. 52: Vollkonfiguration mittels der Promag 50 GSD-Datei (komplette Gerätefunktionalität) für PROFIBUS PA.
Bei der Konfiguration der Module in das Automatisierungssystem (PROFIBUS Master Klasse 1)
muss die folgende Reihenfolge unbedingt eingehalten werden:
Reihenfolge
Steckplatz Modul
(Slot)
1 AI
2 SETTOT_
MODETOT_TOTAL
3 DISPLAY_VALUE
4 CONTROL_BLOCK
Byte-Länge Byte-Länge
Eingangsdaten Ausgangsdaten
5 –
5 2
– 5
– 1
Inbetriebnahme
F06-50xPBxxx-20-xx-xx-xx-000
Beschreibung
Analog Input Funktionsblock
Ausgangsgrösse → Volumenfluss
Summenzähler Funktionsblock
SETTOT
Steuerung Summenzähler
MODETOT
Konfiguration Summenzähler
TOTAL
Ausgangsgrösse → Summenzählerwert
Volumenfluss
Vorgabewert für Vor-Ort Anzeige
Steuerung Gerätefunktionen
