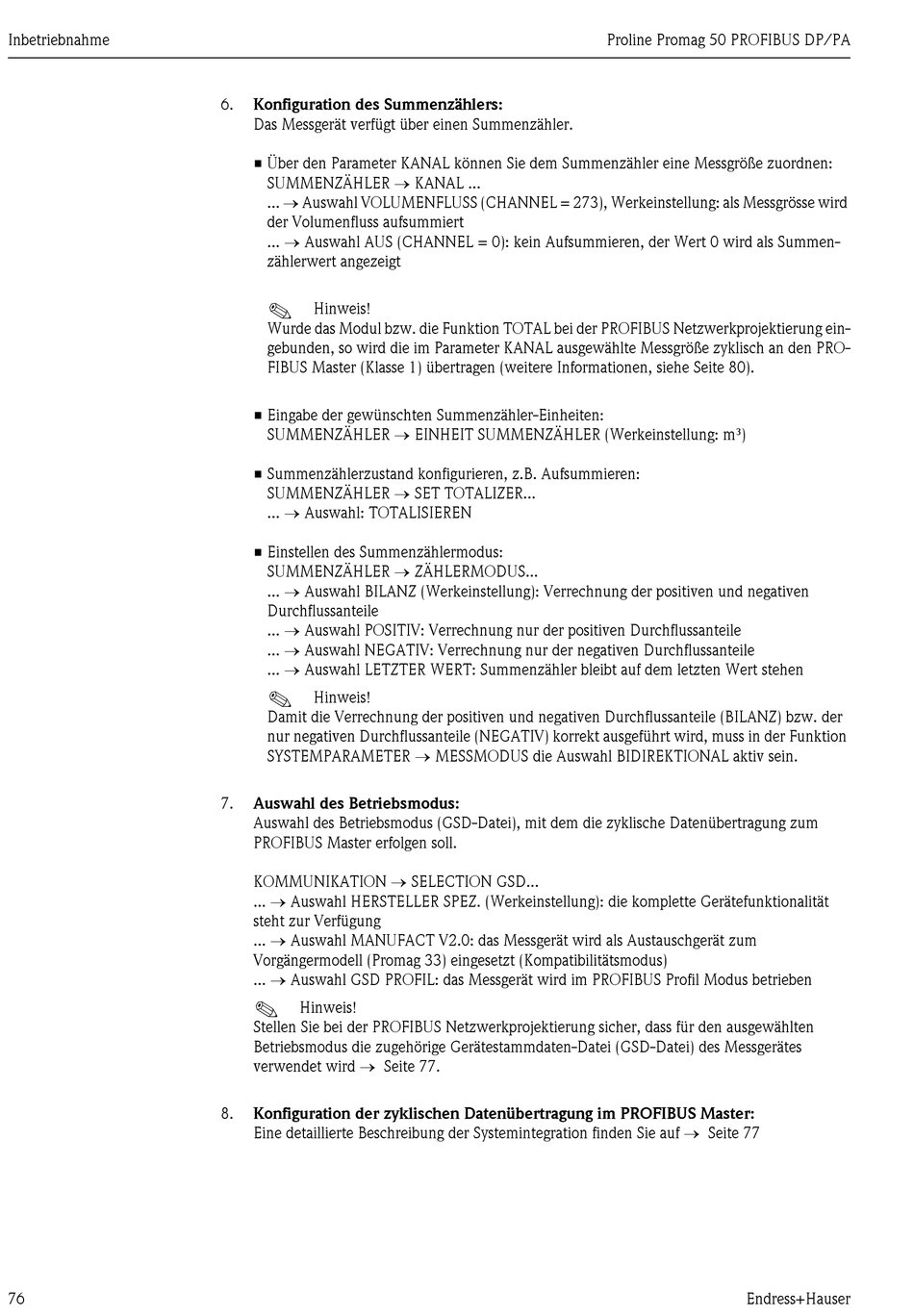

Inbetriebnahme
76
6. Konfiguration des Summenzählers:
Das Messgerät verfügt über einen Summenzähler.
• Über den Parameter KANAL können Sie dem Summenzähler eine Messgröße zuordnen:
SUMMENZÄHLER → KANAL ...
... → Auswahl VOLUMENFLUSS (CHANNEL = 273), Werkeinstellung: als Messgrösse wird
der Volumenfluss aufsummiert
... → Auswahl AUS (CHANNEL = 0): kein Aufsummieren, der Wert 0 wird als Summen-
zählerwert angezeigt
!
Hinweis!
Wurde das Modul bzw. die Funktion TOTAL bei der PROFIBUS Netzwerkprojektierung ein-
gebunden, so wird die im Parameter KANAL ausgewählte Messgröße zyklisch an den PRO-
FIBUS Master (Klasse 1) übertragen (weitere Informationen, siehe Seite 80).
• Eingabe der gewünschten Summenzähler-Einheiten:
SUMMENZÄHLER → EINHEIT SUMMENZÄHLER (Werkeinstellung: m³)
• Summenzählerzustand konfigurieren, z.B. Aufsummieren:
SUMMENZÄHLER → SET TOTALIZER...
... → Auswahl: TOTALISIEREN
• Einstellen des Summenzählermodus:
SUMMENZÄHLER → ZÄHLERMODUS...
... → Auswahl BILANZ (Werkeinstellung): Verrechnung der positiven und negativen
Durchflussanteile
... → Auswahl POSITIV: Verrechnung nur der positiven Durchflussanteile
... → Auswahl NEGATIV: Verrechnung nur der negativen Durchflussanteile
... → Auswahl LETZTER WERT: Summenzähler bleibt auf dem letzten Wert stehen
!
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (BILANZ) bzw. der
nur negativen Durchflussanteile (NEGATIV) korrekt ausgeführt wird, muss in der Funktion
SYSTEMPARAMETER → MESSMODUS die Auswahl BIDIREKTIONAL aktiv sein.
7. Auswahl des Betriebsmodus:
Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische Datenübertragung zum
PROFIBUS Master erfolgen soll.
KOMMUNIKATION → SELECTION GSD...
... → Auswahl HERSTELLER SPEZ. (Werkeinstellung): die komplette Gerätefunktionalität
steht zur Verfügung
... → Auswahl MANUFACT V2.0: das Messgerät wird als Austauschgerät zum
Vorgängermodell (Promag 33) eingesetzt (Kompatibilitätsmodus)
... → Auswahl GSD PROFIL: das Messgerät wird im PROFIBUS Profil Modus betrieben
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass für den ausgewählten
Betriebsmodus die zugehörige Gerätestammdaten-Datei (GSD-Datei) des Messgerätes
verwendet wird → Seite 77.
8. Konfiguration der zyklischen Datenübertragung im PROFIBUS Master:
Eine detaillierte Beschreibung der Systemintegration finden Sie auf → Seite 77
