Proline Promag 50 PROFIBUS DP/PA

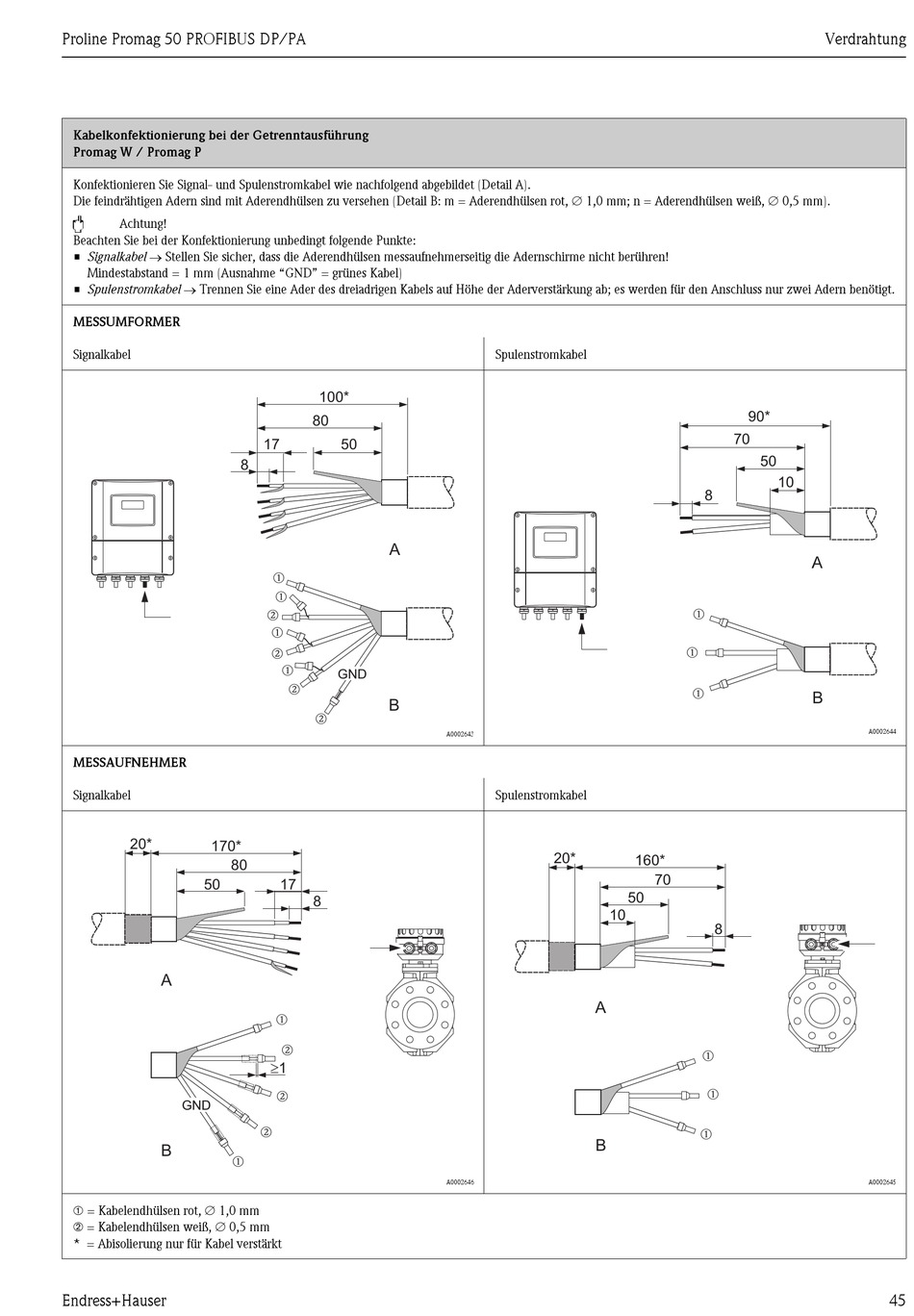

Kabelkonfektionierung bei der Getrenntausführung
Promag W / Promag P
Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A).
Die feindrähtigen Adern sind mit Aderendhülsen zu versehen (Detail B: m = Aderendhülsen rot, ∅ 1,0 mm; n = Aderendhülsen weiß, ∅ 0,5 mm).
"
Achtung!
Beachten Sie bei der Konfektionierung unbedingt folgende Punkte:
• Signalkabel → Stellen Sie sicher, dass die Aderendhülsen messaufnehmerseitig die Adernschirme nicht berühren!
Mindestabstand = 1 mm (Ausnahme "GND" = grünes Kabel)
• Spulenstromkabel → Trennen Sie eine Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung ab; es werden für den Anschluss nur zwei Adern benötigt.
MESSUMFORMER
Signalkabel
MESSAUFNEHMER
Signalkabel
20*
170*
80
50
A
GND
B
m
➀ = Kabelendhülsen rot, ∅ 1,0 mm
➁ = Kabelendhülsen weiß, ∅ 0,5 mm
* = Abisolierung nur für Kabel verstärkt
Endress+Hauser
100*
80
50
17
8
A
m
m
n
m
n
m
GND
n
B
n
17
8
m
n
³ 1
n
n
Spulenstromkabel
A0002643
Spulenstromkabel
20*
10
A
B
A0002646
90*
70
50
10
8
m
m
m
160*
70
50
8
m
m
m
Verdrahtung
