Störungsbehebung
106
9.6

Austausch der Wechselelektrode

Der Messaufnehmer Promag W (DN 350...2000) ist optional mit Wechselmesselektroden lieferbar.
Diese Konstruktion ermöglicht es, die Messelektroden unter Prozessbedingungen auszutauschen
oder zu reinigen (s. Seite 107).
1
8
11
6
9

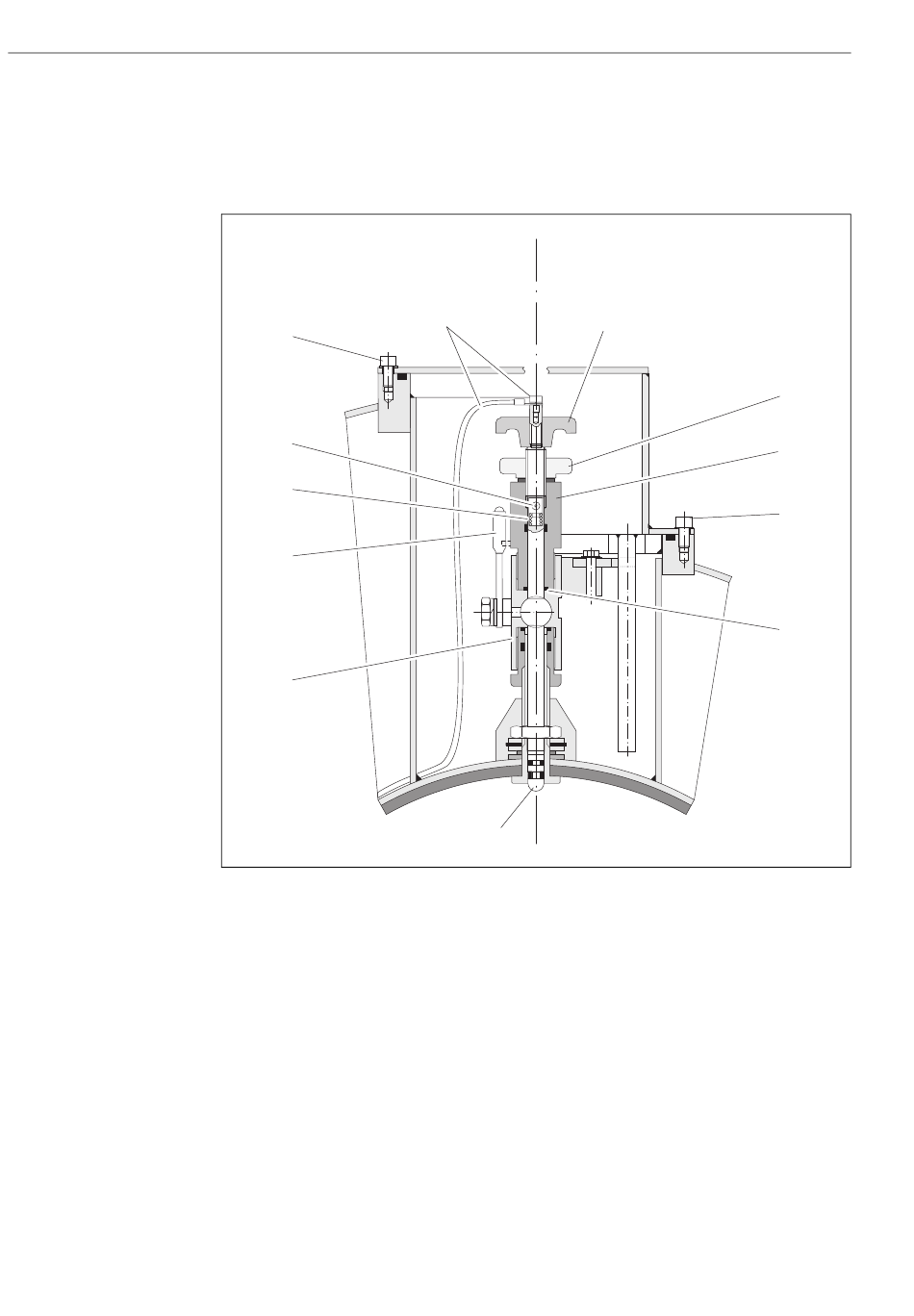

Abb. 59: Austauschvorrichtung für die Wechselmesselektroden
a Innensechskant-Zylinderschraube
b Drehgriff
c Elektrodenkabel
d Rändelmutter (Kontermutter)
e Messelektrode
f Absperrhahn (Kugelhahn)
g Haltezylinder
h Verriegelungsbolzen (Drehgriff)
i Kugelhahn-Gehäuse
j Dichtung (Haltezylinder)
k Spiralfeder
DN 1200...2000
3
5
Proline Promag 50 PROFIBUS DP/PA
DN 350...1050
2
Endress+Hauser
4
7
1
10
a0004447
