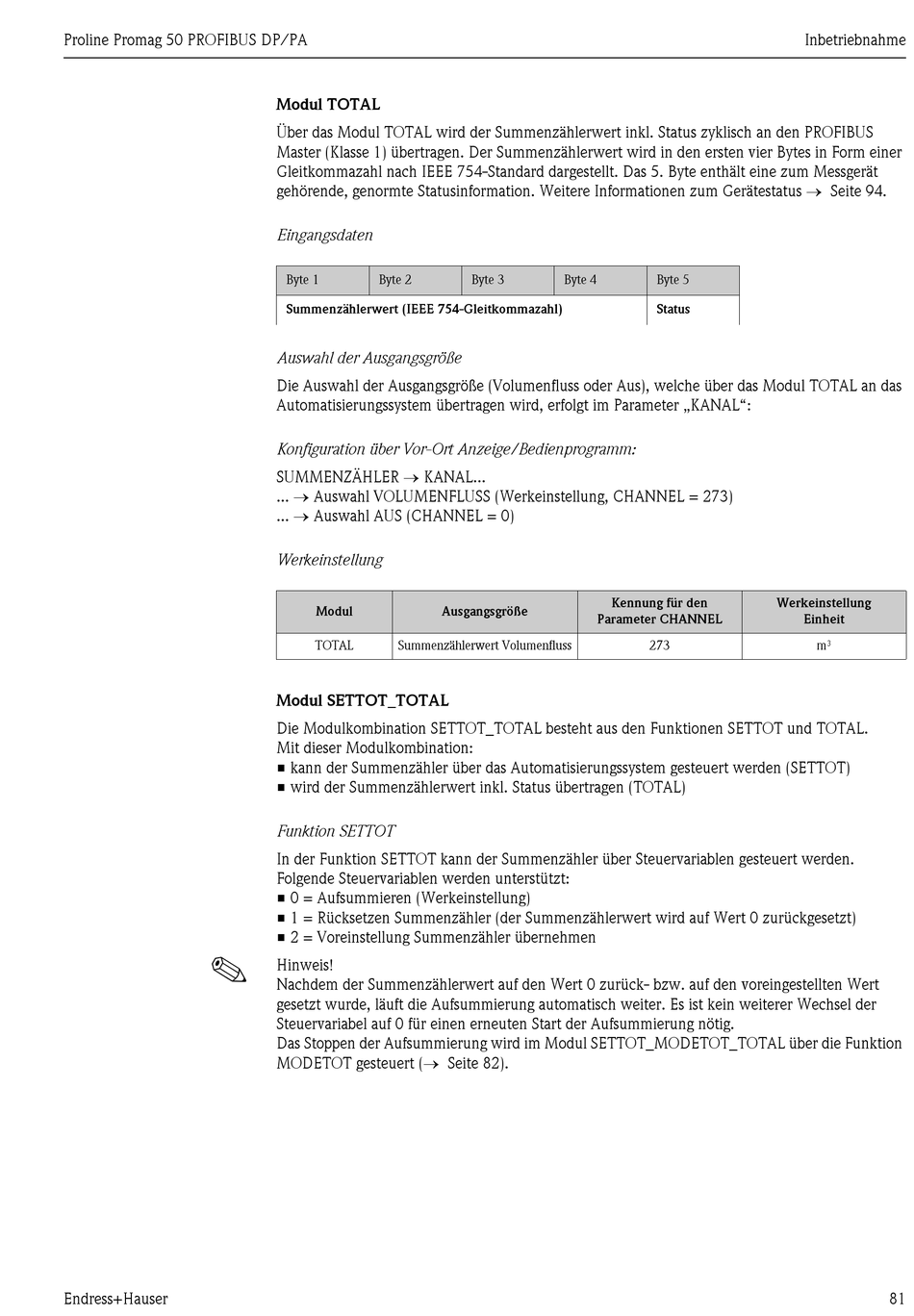

Proline Promag 50 PROFIBUS DP/PA
!
Endress+Hauser
Modul TOTAL
Über das Modul TOTAL wird der Summenzählerwert inkl. Status zyklisch an den PROFIBUS
Master (Klasse 1) übertragen. Der Summenzählerwert wird in den ersten vier Bytes in Form einer
Gleitkommazahl nach IEEE 754-Standard dargestellt. Das 5. Byte enthält eine zum Messgerät
gehörende, genormte Statusinformation. Weitere Informationen zum Gerätestatus → Seite 94.
Eingangsdaten
Byte 1 Byte 2
Summenzählerwert (IEEE 754-Gleitkommazahl)
Auswahl der Ausgangsgröße
Die Auswahl der Ausgangsgröße (Volumenfluss oder Aus), welche über das Modul TOTAL an das
Automatisierungssystem übertragen wird, erfolgt im Parameter „KANAL":
Konfiguration über Vor-Ort Anzeige/Bedienprogramm:
SUMMENZÄHLER → KANAL...
... → Auswahl VOLUMENFLUSS (Werkeinstellung, CHANNEL = 273)
... → Auswahl AUS (CHANNEL = 0)
Werkeinstellung
Modul Ausgangsgröße
TOTAL Summenzählerwert Volumenfluss
Modul SETTOT_TOTAL
Die Modulkombination SETTOT_TOTAL besteht aus den Funktionen SETTOT und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• wird der Summenzählerwert inkl. Status übertragen (TOTAL)
Funktion SETTOT
In der Funktion SETTOT kann der Summenzähler über Steuervariablen gesteuert werden.
Folgende Steuervariablen werden unterstützt:
• 0 = Aufsummieren (Werkeinstellung)
• 1 = Rücksetzen Summenzähler (der Summenzählerwert wird auf Wert 0 zurückgesetzt)
• 2 = Voreinstellung Summenzähler übernehmen
Hinweis!
Nachdem der Summenzählerwert auf den Wert 0 zurück- bzw. auf den voreingestellten Wert
gesetzt wurde, läuft die Aufsummierung automatisch weiter. Es ist kein weiterer Wechsel der
Steuervariabel auf 0 für einen erneuten Start der Aufsummierung nötig.
Das Stoppen der Aufsummierung wird im Modul SETTOT_MODETOT_TOTAL über die Funktion
MODETOT gesteuert (→ Seite 82).
Byte 3 Byte 4
Kennung für den
Parameter CHANNEL
Inbetriebnahme
Byte 5
Status
Werkeinstellung
Einheit
273 m³
81
