Inbetriebnahme
!
80

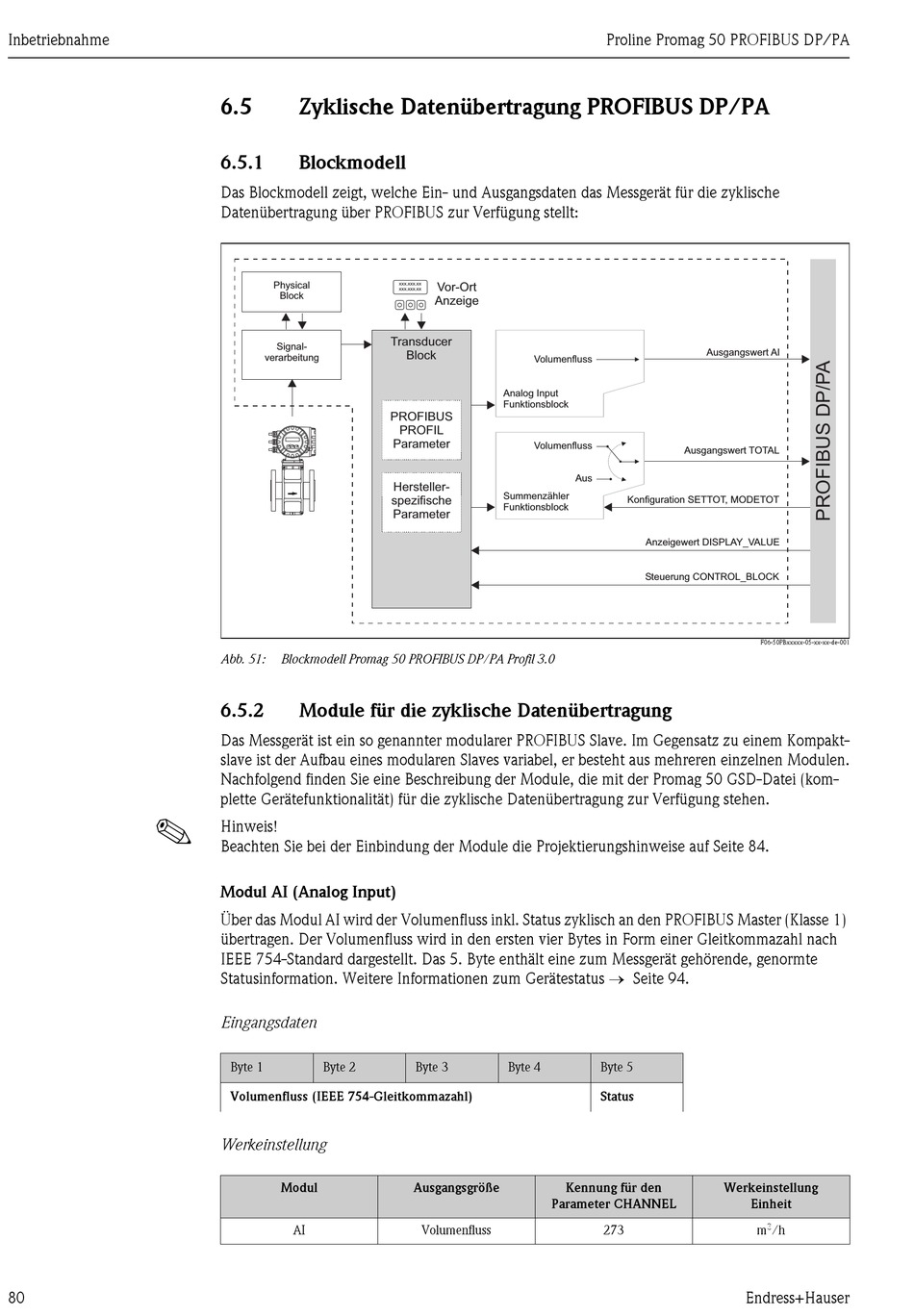

6.5 Zyklische Datenübertragung PROFIBUS DP/PA
6.5.1

Blockmodell

Das Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für die zyklische
Datenübertragung über PROFIBUS zur Verfügung stellt:
Physical
Block
Transducer
Signal-
verarbeitung
PROFIBUS
Esc
- + E
spezifische
Abb. 51: Blockmodell Promag 50 PROFIBUS DP/PA Profil 3.0
6.5.2 Module für die zyklische Datenübertragung
Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakt-
slave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen.
Nachfolgend finden Sie eine Beschreibung der Module, die mit der Promag 50 GSD-Datei (kom-
plette Gerätefunktionalität) für die zyklische Datenübertragung zur Verfügung stehen.
Hinweis!
Beachten Sie bei der Einbindung der Module die Projektierungshinweise auf Seite 84.
Modul AI (Analog Input)
Über das Modul AI wird der Volumenfluss inkl. Status zyklisch an den PROFIBUS Master (Klasse 1)
übertragen. Der Volumenfluss wird in den ersten vier Bytes in Form einer Gleitkommazahl nach
IEEE 754-Standard dargestellt. Das 5. Byte enthält eine zum Messgerät gehörende, genormte
Statusinformation. Weitere Informationen zum Gerätestatus → Seite 94.
Eingangsdaten
Byte 1 Byte 2
Volumenfluss (IEEE 754-Gleitkommazahl)
Werkeinstellung
Modul
AI
XXX.XXX.XX Vor-Ort
XXX.XXX.XX
Anzeige
Block
Volumenfluss
Analog Input
Funktionsblock
PROFIL
Parameter
Volumenfluss
Hersteller-
Summenzähler
Funktionsblock
Parameter
Byte 3 Byte 4
Ausgangsgröße Kennung für den
Parameter CHANNEL
Volumenfluss
Proline Promag 50 PROFIBUS DP/PA
Ausgangswert AI
Ausgangswert TOTAL
Aus
Konfiguration SETTOT, MODETOT
Anzeigewert DISPLAY_VALUE
Steuerung CONTROL_BLOCK
Byte 5
Status
Werkeinstellung
273
Endress+Hauser
F06-50PBxxxxx-05-xx-xx-de-001
Einheit
3
m /h
