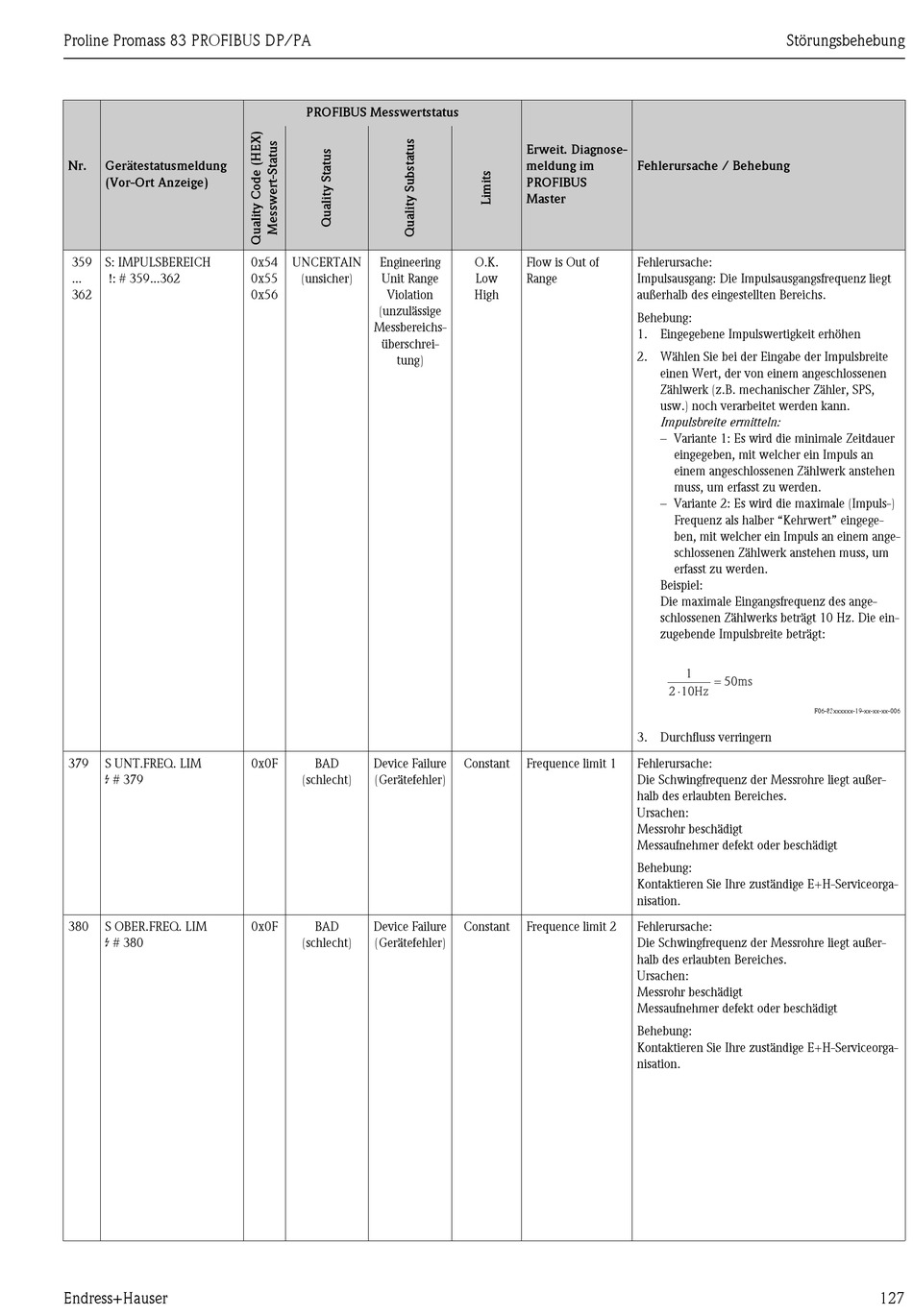

Endress+Hauser Proline Promass 83 PROFIBUS DP Betriebsanleitung Seite 127

Proline Promass 83 PROFIBUS DP/PA
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
359 S: IMPULSBEREICH
... !: # 359...362
362
379 S UNT.FREQ. LIM
$ # 379
380 S OBER.FREQ. LIM
$ # 380
Endress+Hauser
PROFIBUS Messwertstatus
0x54 UNCERTAIN Engineering
0x55 (unsicher) Unit Range
0x56 Violation
(unzulässige
Messbereichs-
überschrei-
tung)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
Erweit. Diagnose-
meldung im
PROFIBUS
Master
O.K. Flow is Out of
Low Range
High
Constant Frequence limit 1
Constant Frequence limit 2
Störungsbehebung
Fehlerursache / Behebung
Fehlerursache:
Impulsausgang: Die Impulsausgangsfrequenz liegt
außerhalb des eingestellten Bereichs.
Behebung:
1. Eingegebene Impulswertigkeit erhöhen
2. Wählen Sie bei der Eingabe der Impulsbreite
einen Wert, der von einem angeschlossenen
Zählwerk (z.B. mechanischer Zähler, SPS,
usw.) noch verarbeitet werden kann.
Impulsbreite ermitteln:
– Variante 1: Es wird die minimale Zeitdauer
eingegeben, mit welcher ein Impuls an
einem angeschlossenen Zählwerk anstehen
muss, um erfasst zu werden.
– Variante 2: Es wird die maximale (Impuls-)
Frequenz als halber "Kehrwert" eingege-
ben, mit welcher ein Impuls an einem ange-
schlossenen Zählwerk anstehen muss, um
erfasst zu werden.
Beispiel:
Die maximale Eingangsfrequenz des ange-
schlossenen Zählwerks beträgt 10 Hz. Die ein-
zugebende Impulsbreite beträgt:
1
=
50 ms
×
2 10 Hz
3. Durchfluss verringern
Fehlerursache:
Die Schwingfrequenz der Messrohre liegt außer-
halb des erlaubten Bereiches.
Ursachen:
Messrohr beschädigt
Messaufnehmer defekt oder beschädigt
Behebung:
Kontaktieren Sie Ihre zuständige E+H-Serviceorga-
nisation.
Fehlerursache:
Die Schwingfrequenz der Messrohre liegt außer-
halb des erlaubten Bereiches.
Ursachen:
Messrohr beschädigt
Messaufnehmer defekt oder beschädigt
Behebung:
Kontaktieren Sie Ihre zuständige E+H-Serviceorga-
nisation.
F06-83xxxxxx-19-xx-xx-xx-006
127
