Inbetriebnahme
!
66

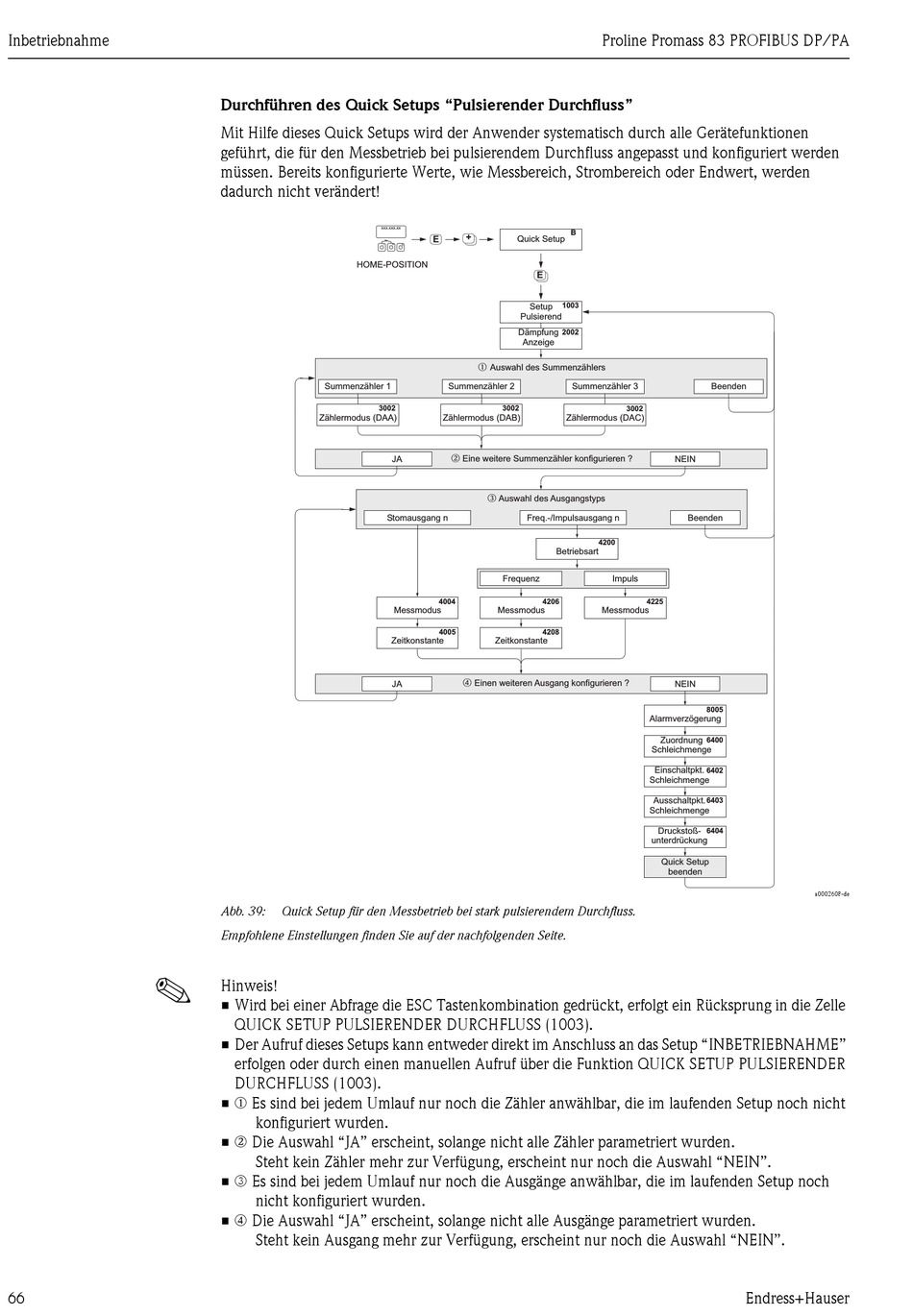

Durchführen des Quick Setups "Pulsierender Durchfluss"
Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen
geführt, die für den Messbetrieb bei pulsierendem Durchfluss angepasst und konfiguriert werden
müssen. Bereits konfigurierte Werte, wie Messbereich, Strombereich oder Endwert, werden
dadurch nicht verändert!
XXX.XXX.XX
Esc
- +
HOME-POSITION
Summenzähler 1
3002
Zählermodus (DAA)
JA
Stomausgang n
Zeitkonstante
JA
Abb. 39: Quick Setup für den Messbetrieb bei stark pulsierendem Durchfluss.
Empfohlene Einstellungen finden Sie auf der nachfolgenden Seite.
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle
QUICK SETUP PULSIERENDER DURCHFLUSS (1003).
• Der Aufruf dieses Setups kann entweder direkt im Anschluss an das Setup "INBETRIEBNAHME"
erfolgen oder durch einen manuellen Aufruf über die Funktion QUICK SETUP PULSIERENDER
DURCHFLUSS (1003).
• m Es sind bei jedem Umlauf nur noch die Zähler anwählbar, die im laufenden Setup noch nicht
konfiguriert wurden.
• n Die Auswahl "JA" erscheint, solange nicht alle Zähler parametriert wurden.
Steht kein Zähler mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
• o Es sind bei jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Setup noch
nicht konfiguriert wurden.
• p Die Auswahl "JA" erscheint, solange nicht alle Ausgänge parametriert wurden.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
+ +
E
Quick Setup
E
+ E
1003
Setup
Pulsierend
2002
Dämpfung
Anzeige
m
Auswahl des Summenzählers
Summenzähler 2
3002
Zählermodus (DAB) Zählermodus (DAC)
n
Eine weitere Summenzähler konfigurieren ?
o
Auswahl des Ausgangstyps
Freq.-/Impulsausgang n
Betriebsart
Frequenz
4004 4206
Messmodus Messmodus
4005 4208
Zeitkonstante
p
Einen weiteren Ausgang konfigurieren ?
Proline Promass 83 PROFIBUS DP/PA
B
Summenzähler 3 Beenden
3002
NEIN
Beenden
4200
Impuls
4225
Messmodus
NEIN
8005
Alarmverzögerung
6400
Zuordnung
Schleichmenge
6402
Einschaltpkt.
Schleichmenge
6403
Ausschaltpkt.
Schleichmenge
6404
Druckstoß-
unterdrückung
Quick Setup
beenden
a0002608-de
