Proline Promass 83 PROFIBUS DP/PA
Reihenfolge
Steckplatz
(Slot)
1
2
3
4
5
6
Endress+Hauser
6.8.4
Projektierungsbeispiele mit Simatic S7 HW-Konfig
Beispiel 1:

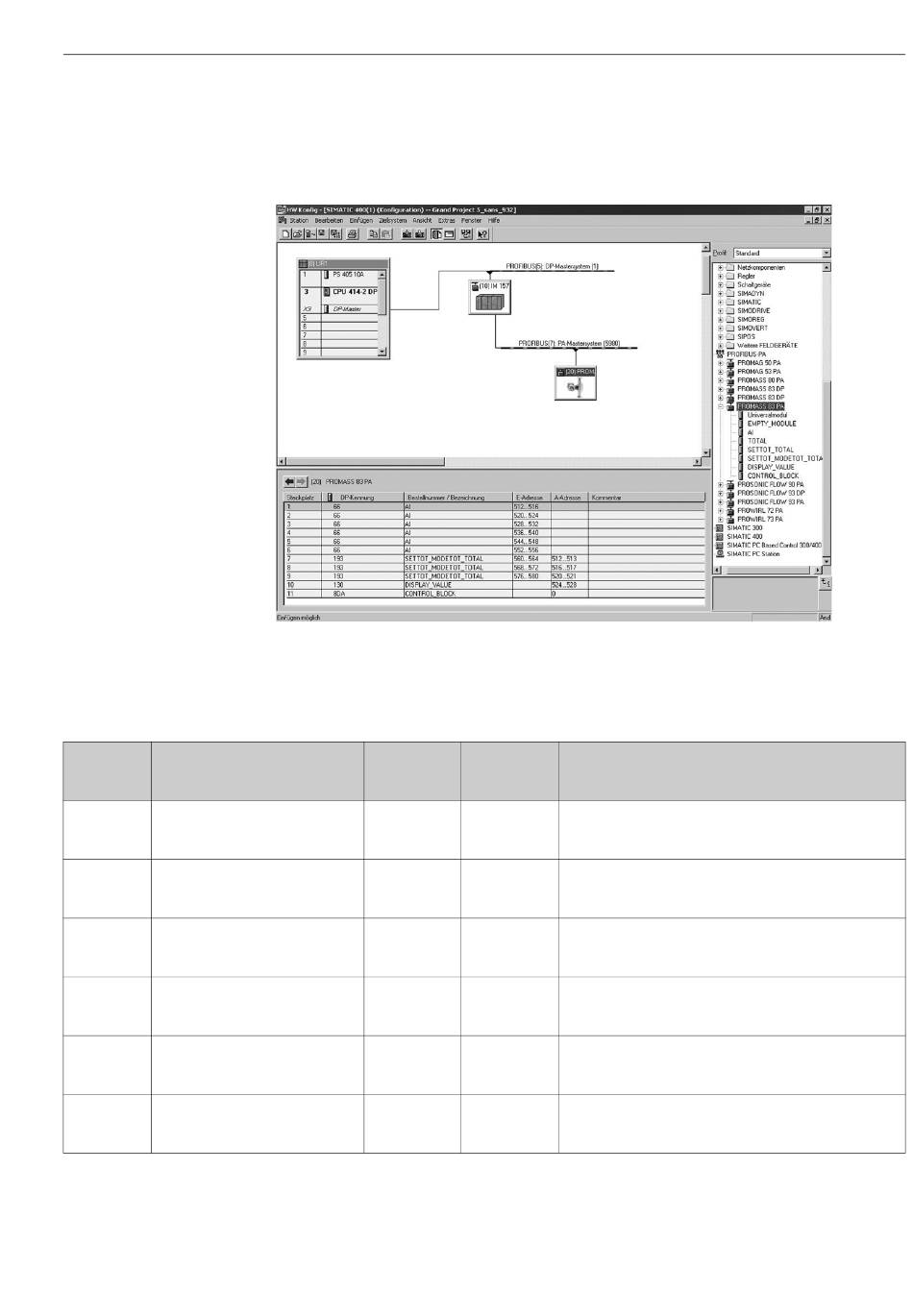

Abb. 48:
Vollkonfiguration mittels der Promass 83 GSD-Datei (herstellerspezifische GSD-Datei).
Bei der Konfiguration der Module in das Automatisierungssystem (PROFIBUS Master Klasse 1)
muss die folgende Reihenfolge unbedingt eingehalten werden:
Byte-Länge
Modul
Eingangsdaten
AI
5
AI
5
AI
5
AI
5
AI
5
AI
5
Byte-Länge
Beschreibung
Ausgangsdaten
–
Analog Input Funktionsblock 1
Ausgangsgrösse → Massefluss
Datenstruktur → Seite 103
–
Analog Input Funktionsblock 2
Ausgangsgrösse → Volumenfluss
Datenstruktur → Seite 103
–
Analog Input Funktionsblock 3
Ausgangsgrösse → Normvolumenfluss
Datenstruktur → Seite 103
–
Analog Input Funktionsblock 4
Ausgangsgrösse → Dichte
Datenstruktur → Seite 103
–
Analog Input Funktionsblock 5
Ausgangsgrösse → Normdichte
Datenstruktur → Seite 103
–
Analog Input Funktionsblock 6
Ausgangsgrösse → Temperatur
Datenstruktur → Seite 103
Inbetriebnahme
a0002665
