Verdrahtung
#
32

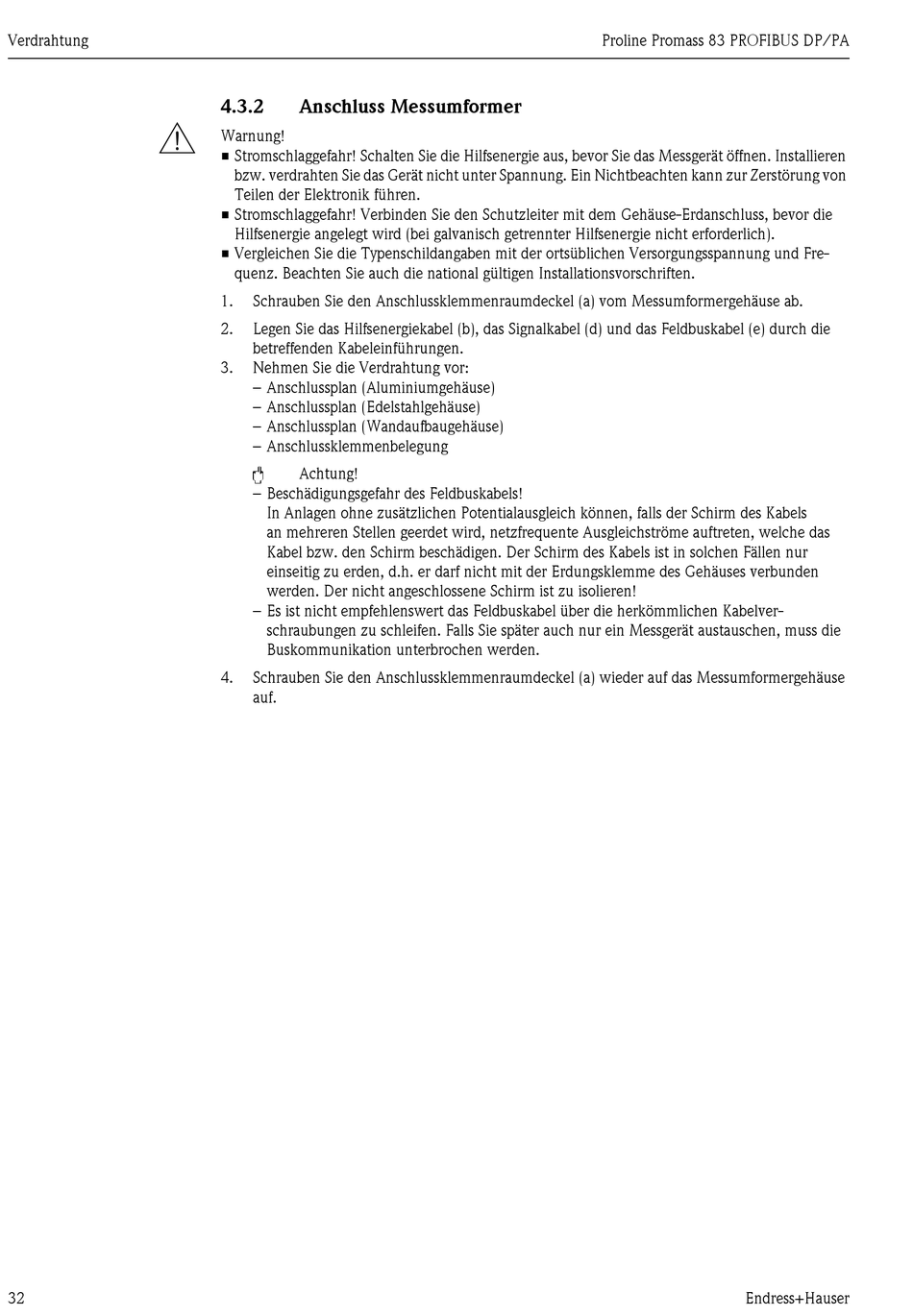

4.3.2
Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und Fre-
quenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1.
Schrauben Sie den Anschlussklemmenraumdeckel (a) vom Messumformergehäuse ab.
2.
Legen Sie das Hilfsenergiekabel (b), das Signalkabel (d) und das Feldbuskabel (e) durch die
betreffenden Kabeleinführungen.
3.
Nehmen Sie die Verdrahtung vor:
– Anschlussplan (Aluminiumgehäuse)
– Anschlussplan (Edelstahlgehäuse)
– Anschlussplan (Wandaufbaugehäuse)
– Anschlussklemmenbelegung
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
In Anlagen ohne zusätzlichen Potentialausgleich können, falls der Schirm des Kabels
an mehreren Stellen geerdet wird, netzfrequente Ausgleichströme auftreten, welche das
Kabel bzw. den Schirm beschädigen. Der Schirm des Kabels ist in solchen Fällen nur
einseitig zu erden, d.h. er darf nicht mit der Erdungsklemme des Gehäuses verbunden
werden. Der nicht angeschlossene Schirm ist zu isolieren!
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen, muss die
Buskommunikation unterbrochen werden.
4.
Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse
auf.
Proline Promass 83 PROFIBUS DP/PA
Endress+Hauser
