5.6
Hardware-Einstellungen PROFIBUS DP
5.6.1
Einstellen des Schreibschutzes
Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschal-
tet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Gerätepara-
meter via PROFIBUS nicht möglich.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1.
Hilfsenergie ausschalten.
2.
I/O-Platine ausbauen
3.
Hardware-Schreibschutz mit Hilfe der Steckbrücken entsprechend konfigurieren
(siehe Abbildung).
4.
Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.
LED
A
1
2
3
4
3
U T
1
2
T P
3
O U
4
T /
1
P U
2
I N
3
4
4
U T
T P
O U
T /
P U
I N

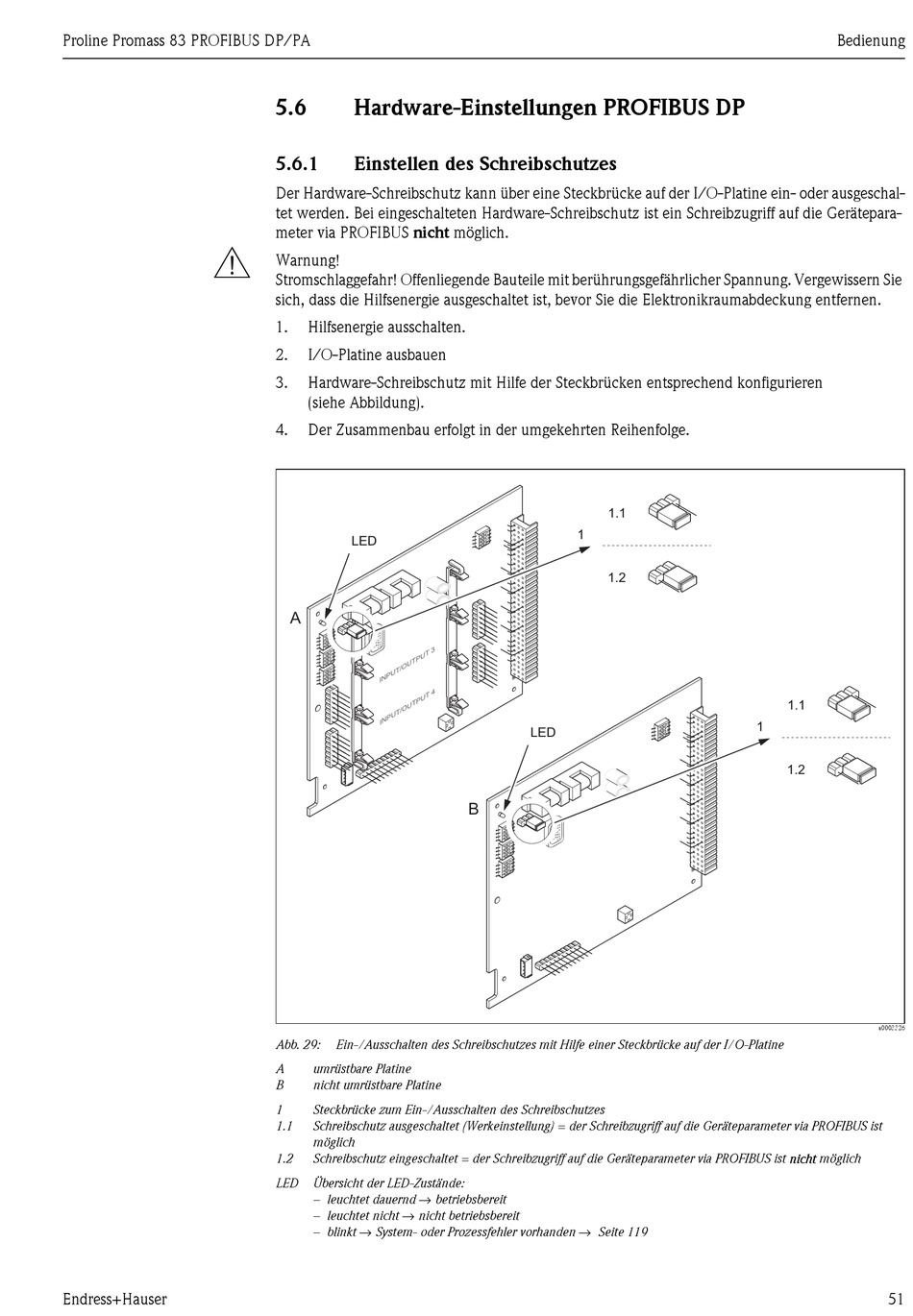

Abb. 29:
Ein-/Ausschalten des Schreibschutzes mit Hilfe einer Steckbrücke auf der I/O-Platine
A
umrüstbare Platine
B
nicht umrüstbare Platine
1
Steckbrücke zum Ein-/Ausschalten des Schreibschutzes
1.1
Schreibschutz ausgeschaltet (Werkeinstellung) = der Schreibzugriff auf die Geräteparameter via PROFIBUS ist
möglich
1.2
Schreibschutz eingeschaltet = der Schreibzugriff auf die Geräteparameter via PROFIBUS ist nicht möglich
LED
Übersicht der LED-Zustände:
– leuchtet dauernd → betriebsbereit
– leuchtet nicht → nicht betriebsbereit
– blinkt → System- oder Prozessfehler vorhanden → Seite 119
1.1
1
1
2
3
4
1.2
LED
B
1
2
3
4
1
2
3
4
1
2
3
4
1.1
1
1
2
3
4
1.2
