Proline Promass 83 PROFIBUS DP/PA
!
Endress+Hauser

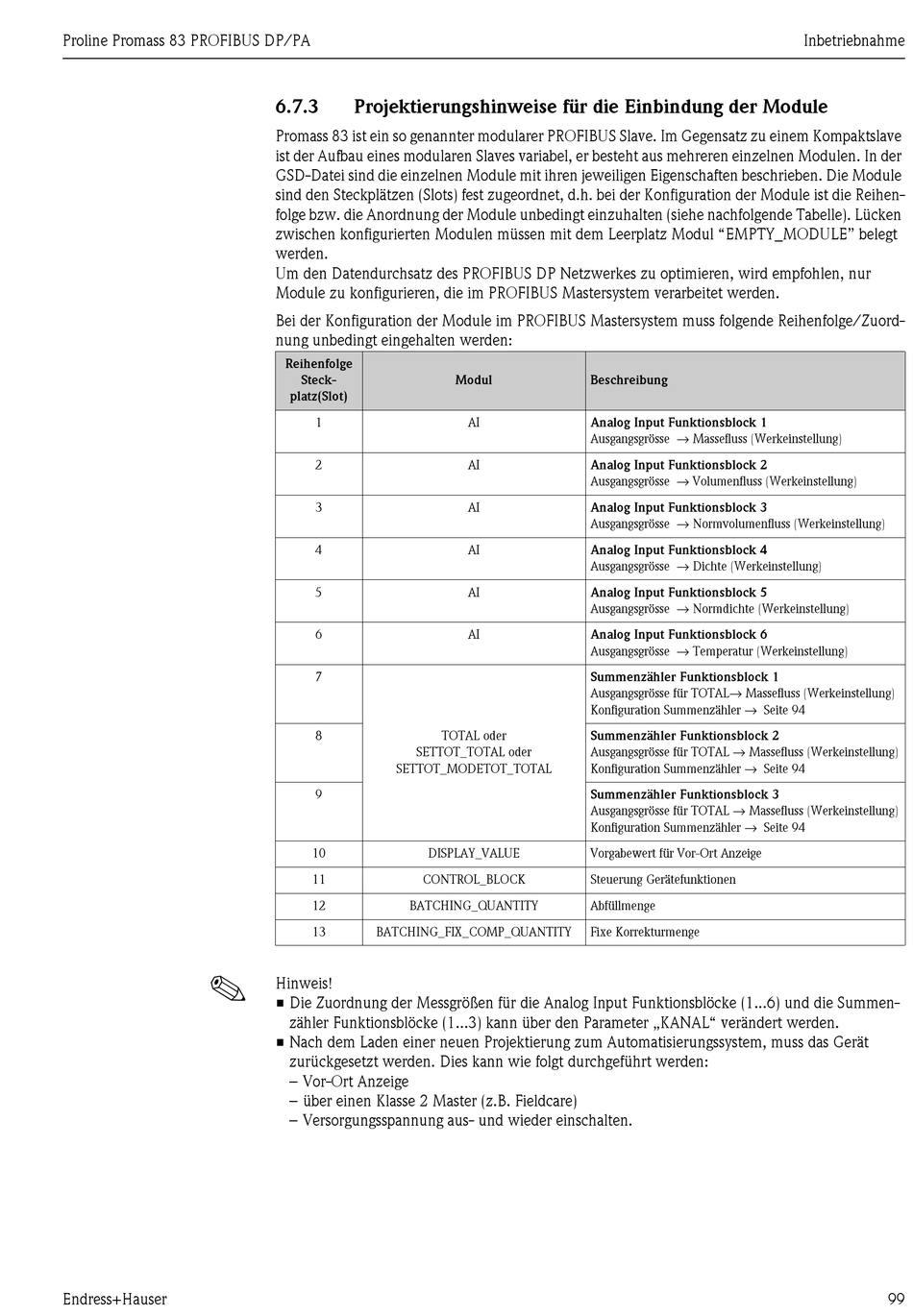

6.7.3
Projektierungshinweise für die Einbindung der Module
Promass 83 ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompaktslave
ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen. In der
GSD-Datei sind die einzelnen Module mit ihren jeweiligen Eigenschaften beschrieben. Die Module
sind den Steckplätzen (Slots) fest zugeordnet, d.h. bei der Konfiguration der Module ist die Reihen-
folge bzw. die Anordnung der Module unbedingt einzuhalten (siehe nachfolgende Tabelle). Lücken
zwischen konfigurierten Modulen müssen mit dem Leerplatz Modul "EMPTY_MODULE" belegt
werden.
Um den Datendurchsatz des PROFIBUS DP Netzwerkes zu optimieren, wird empfohlen, nur
Module zu konfigurieren, die im PROFIBUS Mastersystem verarbeitet werden.
Bei der Konfiguration der Module im PROFIBUS Mastersystem muss folgende Reihenfolge/Zuord-
nung unbedingt eingehalten werden:
Reihenfolge
Steck-
platz(Slot)
1
2
3
4
5
6
7
8
TOTAL oder
SETTOT_TOTAL oder
SETTOT_MODETOT_TOTAL
9
10
DISPLAY_VALUE
11
CONTROL_BLOCK
12
BATCHING_QUANTITY
13
BATCHING_FIX_COMP_QUANTITY
Hinweis!
• Die Zuordnung der Messgrößen für die Analog Input Funktionsblöcke (1...6) und die Summen-
zähler Funktionsblöcke (1...3) kann über den Parameter „KANAL" verändert werden.
• Nach dem Laden einer neuen Projektierung zum Automatisierungssystem, muss das Gerät
zurückgesetzt werden. Dies kann wie folgt durchgeführt werden:
– Vor-Ort Anzeige
– über einen Klasse 2 Master (z.B. Fieldcare)
– Versorgungsspannung aus- und wieder einschalten.
Modul
Beschreibung
AI
Analog Input Funktionsblock 1
Ausgangsgrösse → Massefluss (Werkeinstellung)
AI
Analog Input Funktionsblock 2
Ausgangsgrösse → Volumenfluss (Werkeinstellung)
AI
Analog Input Funktionsblock 3
Ausgangsgrösse → Normvolumenfluss (Werkeinstellung)
AI
Analog Input Funktionsblock 4
Ausgangsgrösse → Dichte (Werkeinstellung)
AI
Analog Input Funktionsblock 5
Ausgangsgrösse → Normdichte (Werkeinstellung)
AI
Analog Input Funktionsblock 6
Ausgangsgrösse → Temperatur (Werkeinstellung)
Summenzähler Funktionsblock 1
Ausgangsgrösse für TOTAL→ Massefluss (Werkeinstellung)
Konfiguration Summenzähler → Seite 94
Summenzähler Funktionsblock 2
Ausgangsgrösse für TOTAL → Massefluss (Werkeinstellung)
Konfiguration Summenzähler → Seite 94
Summenzähler Funktionsblock 3
Ausgangsgrösse für TOTAL → Massefluss (Werkeinstellung)
Konfiguration Summenzähler → Seite 94
Vorgabewert für Vor-Ort Anzeige
Steuerung Gerätefunktionen
Abfüllmenge
Fixe Korrekturmenge
Inbetriebnahme
99
