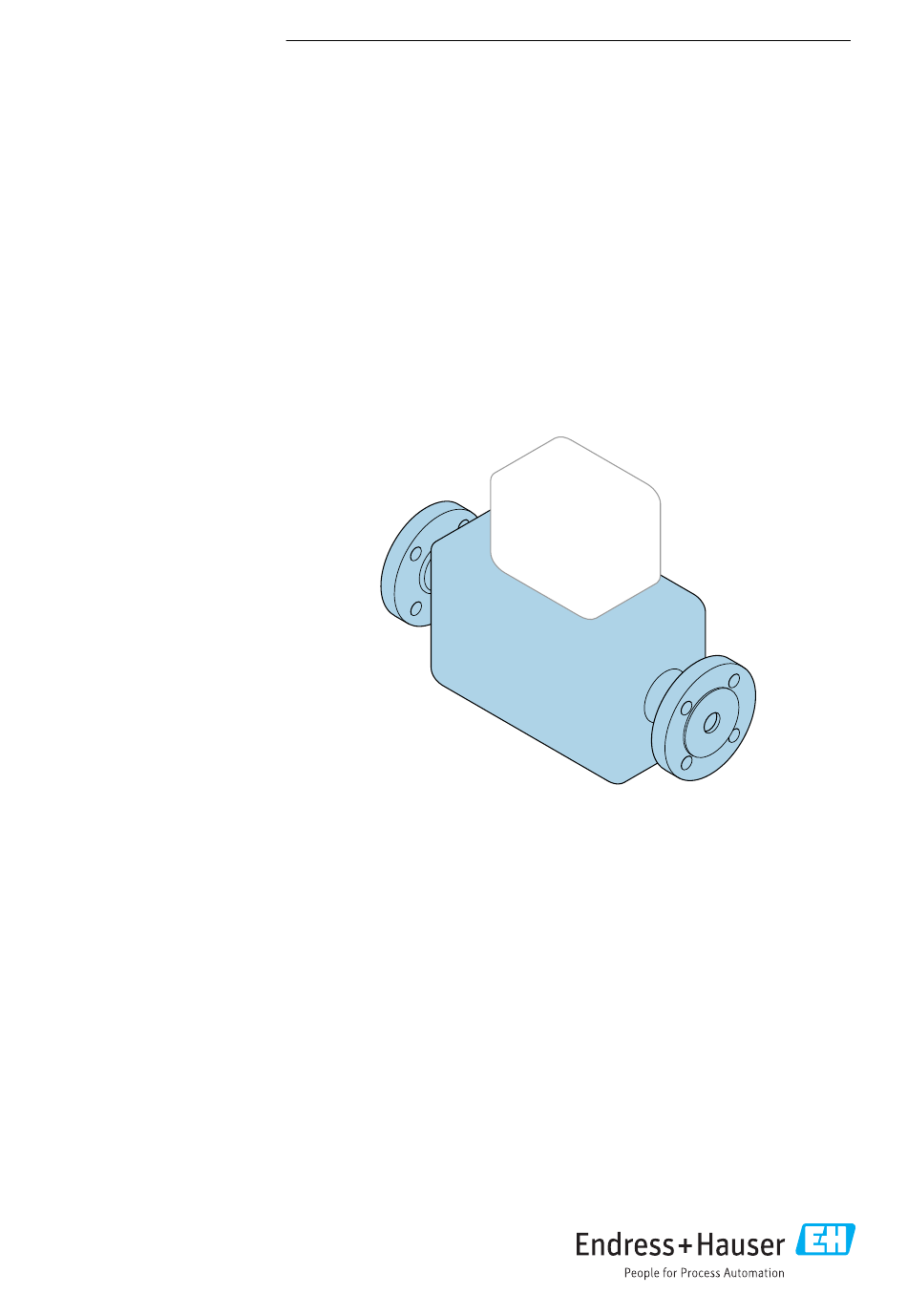

Endress+Hauser Proline Promass K Kurzanleitung
Coriolis-messaufnehmer
Inhaltsverzeichnis
Quicklinks
KA01491D/06/DE/01.21
71500282
2021-07-01
Products
Kurzanleitung
Proline Promass K
Coriolis-Messaufnehmer
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Kurzanleitung Teil 1 von 2: Messaufnehmer
Umfasst Informationen zum Messaufnehmer.
Kurzanleitung Teil 2 von 2: Messumformer → 3.
Solutions
Services
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promass K
Inhaltszusammenfassung für Endress+Hauser Proline Promass K
- Seite 1 Solutions Services KA01491D/06/DE/01.21 71500282 2021-07-01 Kurzanleitung Proline Promass K Coriolis-Messaufnehmer Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Kurzanleitung Teil 1 von 2: Messaufnehmer Umfasst Informationen zum Messaufnehmer. Kurzanleitung Teil 2 von 2: Messumformer → 3.
- Seite 2 Proline Promass K Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Diese Kurzanleitung ist die Kurzanleitung Teil 1: Messaufnehmer. Die "Kurzanleitung Teil 2: Messumformer" ist verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: • Internet: www.endress.com/deviceviewer •...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Proline Promass K Inhaltsverzeichnis Hinweise zum Dokument ............5 Verwendete Symbole . -
Seite 5: Hinweise Zum Dokument
Proline Promass K Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 6: Symbole In Grafiken
Hinweise zum Dokument Proline Promass K Symbol Bedeutung Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Schutzerde wird mit dem Versorgungsnetz verbunden. -
Seite 7: Grundlegende Sicherheitshinweise
Proline Promass K Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 8: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können. -
Seite 9: Produktsicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird. -
Seite 10: Warenannahme Und Produktidentifizierung
Ext. ord. cd.: Lieferschein? Date: Briefumschlag mit bei- gelegten Dokumenten vorhanden? • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operations App verfügbar. Endress+Hauser... -
Seite 11: Produktidentifizierung
• Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Gerät werden angezeigt. -
Seite 12: Lagerung Und Transport
Lagerung und Transport Proline Promass K Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr. - Seite 13 Proline Promass K Lagerung und Transport A0029214 4.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebe- ösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
-
Seite 14: Montage
Montage Proline Promass K Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforder- lich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 5.1.1 Montageposition Montageort A0028772 Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. - Seite 15 Proline Promass K Montage A0028773 2 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen.
- Seite 16 Montage Proline Promass K Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben Ausnahme: → 3, 16 A0015589 Horizontale Einbaulage Messumformer unten Ausnahme: → 3, 16 A0015590 Horizontale Einbaulage Messumformer seitlich A0015592 Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
-
Seite 17: Anforderungen Aus Umgebung Und Prozess
Proline Promass K Montage Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen → 17. A0029322 A0029323 Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"... - Seite 18 Montage Proline Promass K Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Wärmeisolation mit freiem Halsrohr: Die Isolation um das Halsrohr wird ausgespart. Wir empfehlen das Halsrohr nicht zu isolieren, um eine optimale Wärmeabfuhr zu gewährleis-...
-
Seite 19: Spezielle Montagehinweise
Proline Promass K Montage Beheizungsmöglichkeiten Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust statt- finden darf, gibt es folgende Beheizungsmöglichkeiten: • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Detaillierte Angaben zur Beheizung mit elektrischen Heizbändern: Betriebsanleitung zum Gerät. -
Seite 20: Messgerät Montieren
Montage Proline Promass K DN 8 ( ")... 50 2 ( ") 80 3 ( ") ⁄ RUPTURE DISK A0029956 Hinweisschild zur Berstscheibe Detaillierte Angaben zum Einsatz einer Berstscheibe: Betriebsanleitung zum Gerät. Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen. -
Seite 21: Montagekontrolle
Proline Promass K Montage Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrichtung des Messstoffs übereinstimmt. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun- gen nicht nach oben weisen. A0029263 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)? ... -
Seite 22: Entsorgung
Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückge- ben. Messgerät demontieren Gerät ausschalten. - Seite 24 *71500282* 71500282 www.addresses.endress.com...
