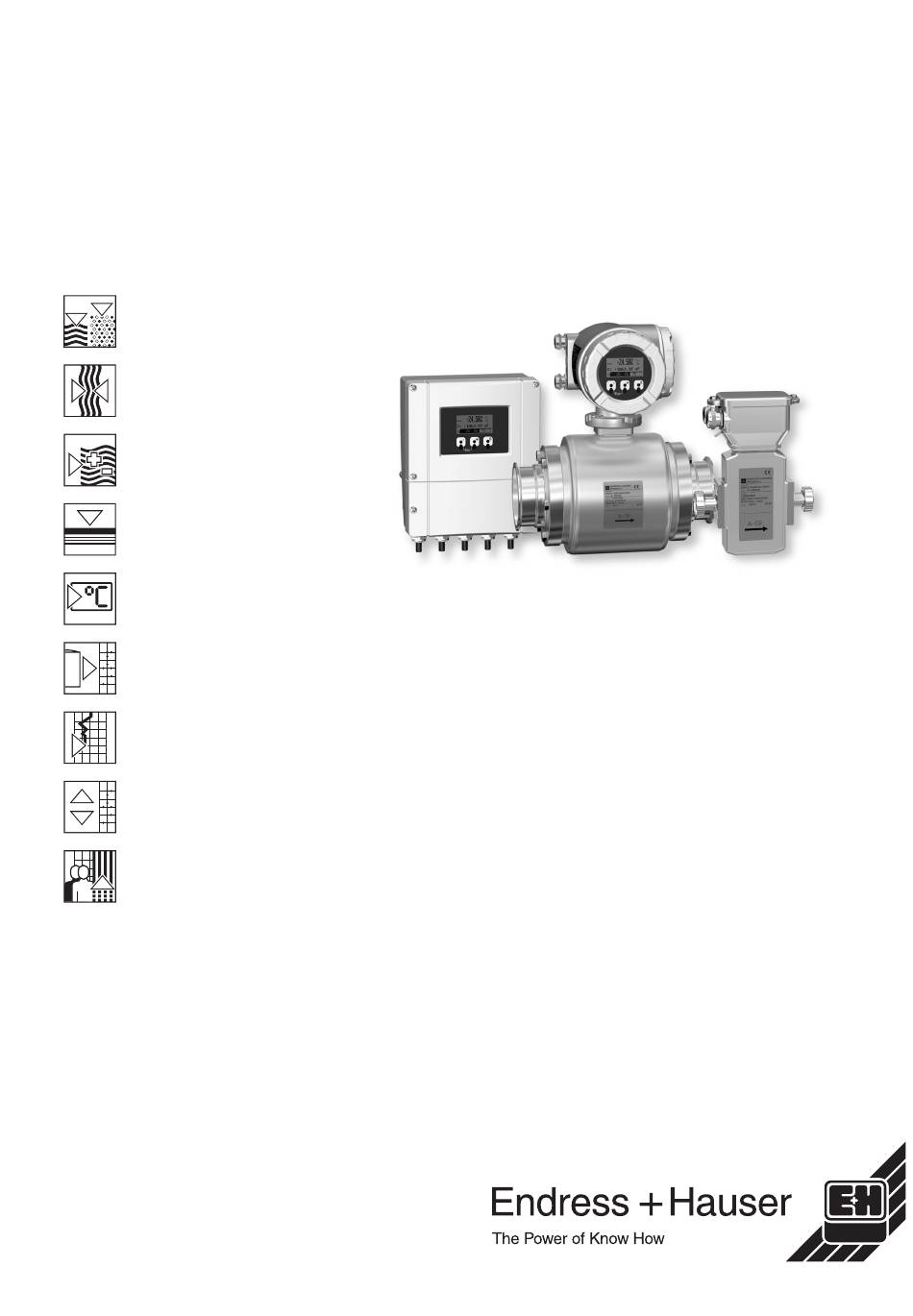

Technische Information
TI048D/06/de
50096458
Magnetisch-induktives
Durchfluss-Messsystem
PROline promag 50/53 H
Durchflussmengenmessung von Flüssigkeiten in
Hygiene-, Lebensmittel- oder Prozessapplikationen
Vorteile auf einen Blick
• Nennweitenbereich DN 2...100
• PFA-Auskleidung für Reinigungs-
temperaturen bis +150 °C
• Garantierte Produktqualität, da
CIP-/SIP-reinigbar sowie molchbar
• Edelstahlgehäuse für hohe bakterio-
logische Sicherheit
• 3A-Zulassung und EHEDG-geprüft
• Robustes Feldgehäuse in IP 67
• Wandaufbaugehäuse in IP 67 für die
einfache Installation der Getrennt-
ausführung
• Hohe Messgenauigkeit für verbesserte
Prozessführung:
– Promag 50: ± 0,5% (Option: ± 0,2%)
– Promag 53: ± 0,2%
• Promag 53 mit "Touch Control":
Bedienen von außen ohne Öffnen des
Gehäuses.
• Erweiterbare Softwarepakete:
– pulsierender Durchfluss
– für die Elektrodenreinigung
– für Dosieranwendungen
• "Quick Setup"-Bedienmenüs für die
einfache Inbetriebnahme im Feld
• Schnittstellen für die Anbindung an alle
gängigen Prozessleitsysteme:
– standardmäßig mit HART
– Promag 50: PROFIBUS-PA
– Promag 53: PROFIBUS-PA/-DP,
FOUNDATION Fieldbus
Anwendungsbereiche
Alle Flüssigkeiten mit einer Mindestleit-
fähigkeit von ≥ 5 µS/cm können gemes-
sen werden:
• Getränke, z.B. Fruchtsaft, Bier, Wein
• Milchprodukte, Fruchtmischungen
• Salzlösungen
• Säuren, Laugen, usw.
Zur Messung von demineralisiertem
Wasser ist eine Mindestleitfähigkeit
von ≥ 20 µS/cm erforderlich.
Auskleidungsspezifische Anwendungen:
PFA-Auskleidung für alle Anwendungen
in der Chemischen, der Prozess- und der
Lebensmittelindustrie; speziell für hohe
Prozesstemperaturen, bei starken Tem-
peraturschocks und Anwendungen mit
CIP- und SIP-Reinigungsprozessen.
