Proline Promass 83 PROFIBUS DP/PA
Messprinzip
Messeinrichtung
Messgröße
Messbereich
Endress+Hauser
10

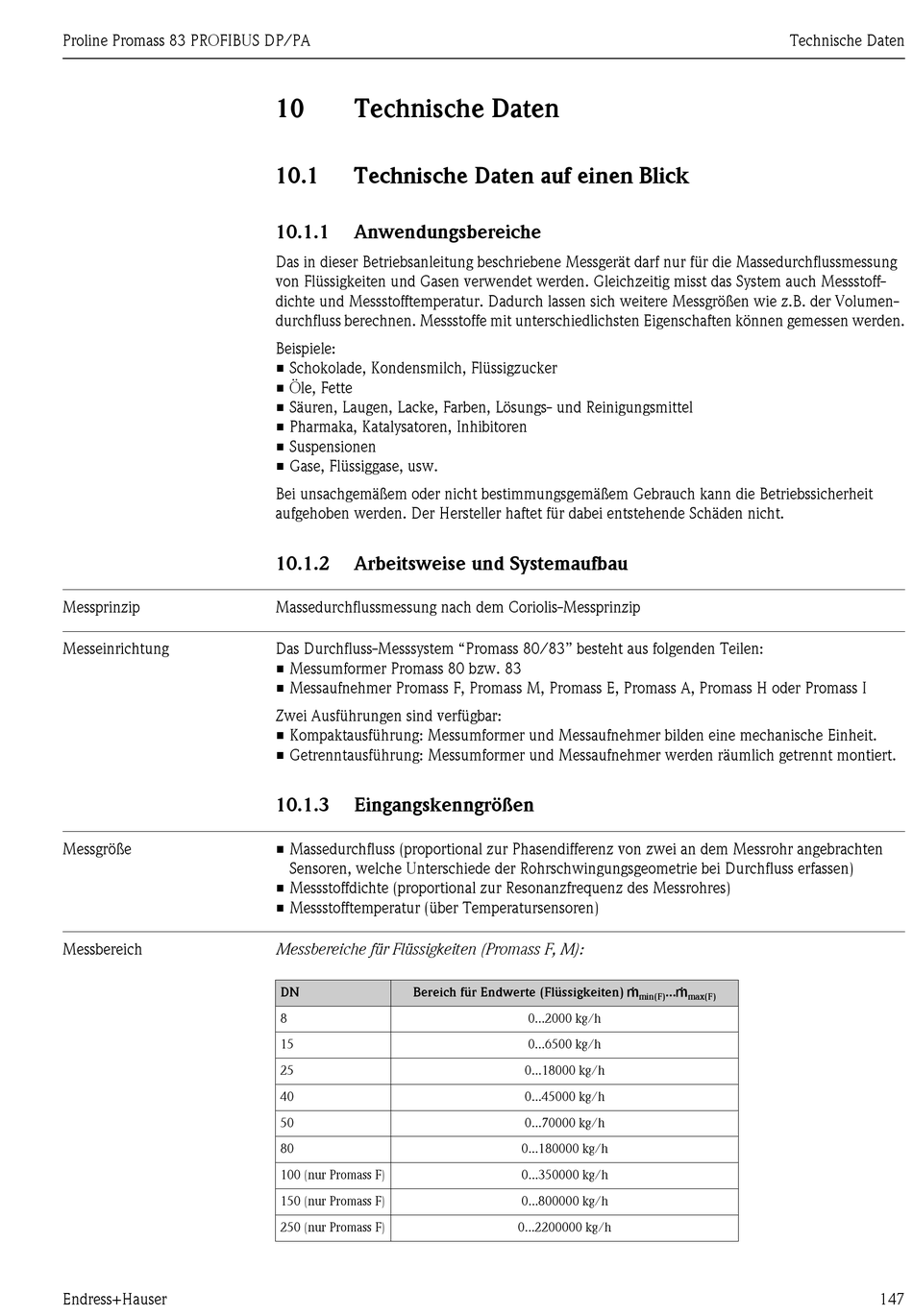

Technische Daten
10.1
Technische Daten auf einen Blick
10.1.1
Anwendungsbereiche
Das in dieser Betriebsanleitung beschriebene Messgerät darf nur für die Massedurchflussmessung
von Flüssigkeiten und Gasen verwendet werden. Gleichzeitig misst das System auch Messstoff-
dichte und Messstofftemperatur. Dadurch lassen sich weitere Messgrößen wie z.B. der Volumen-
durchfluss berechnen. Messstoffe mit unterschiedlichsten Eigenschaften können gemessen werden.
Beispiele:
• Schokolade, Kondensmilch, Flüssigzucker
• Öle, Fette
• Säuren, Laugen, Lacke, Farben, Lösungs- und Reinigungsmittel
• Pharmaka, Katalysatoren, Inhibitoren
• Suspensionen
• Gase, Flüssiggase, usw.
Bei unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch kann die Betriebssicherheit
aufgehoben werden. Der Hersteller haftet für dabei entstehende Schäden nicht.
10.1.2
Arbeitsweise und Systemaufbau
Massedurchflussmessung nach dem Coriolis-Messprinzip
Das Durchfluss-Messsystem "Promass 80/83" besteht aus folgenden Teilen:
• Messumformer Promass 80 bzw. 83
• Messaufnehmer Promass F, Promass M, Promass E, Promass A, Promass H oder Promass I
Zwei Ausführungen sind verfügbar:
• Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit.
• Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert.
10.1.3
Eingangskenngrößen
• Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten
Sensoren, welche Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen)
• Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres)
• Messstofftemperatur (über Temperatursensoren)
Messbereiche für Flüssigkeiten (Promass F, M):
Bereich für Endwerte (Flüssigkeiten) g
DN
8
15
25
40
50
80
100 (nur Promass F)
150 (nur Promass F)
250 (nur Promass F)
...g
min(F)
max(F)
0...2000 kg/h
0...6500 kg/h
0...18000 kg/h
0...45000 kg/h
0...70000 kg/h
0...180000 kg/h
0...350000 kg/h
0...800000 kg/h
0...2200000 kg/h
Technische Daten
147
