Proline Promass 83 PROFIBUS DP/PA
Endress+Hauser
Technische Daten (Feldbus-Gerätestecker):
Anschlussquerschnitt
Anschlussgewinde
Schutzart
Kontaktoberfläche
Werkstoff Gehäuse
Brennbarkeit
Betriebstemperatur
Umgebungstemperatur
Nennstrom je Kontakt
Nennspannung
Kriechstromfestigkeit
Durchgangswiderstand
Isolationswiderstand
4.4
Schutzart
Die Geräte erfüllen alle Anforderungen gemäß Schutzart IP 67.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleis-
ten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen.→ Seite 30
• Kabeleinführung fest anziehen.
• Kabel vor der Kabeleinführung in einer Schlaufe verlegen ("Wassersack"). Auftretende Feuchtig-
keit kann so nicht zur Einführung gelangen. Bauen Sie das Messgerät zudem immer so ein, dass
die Kabeleinführungen nicht nach oben gerichtet sind.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.

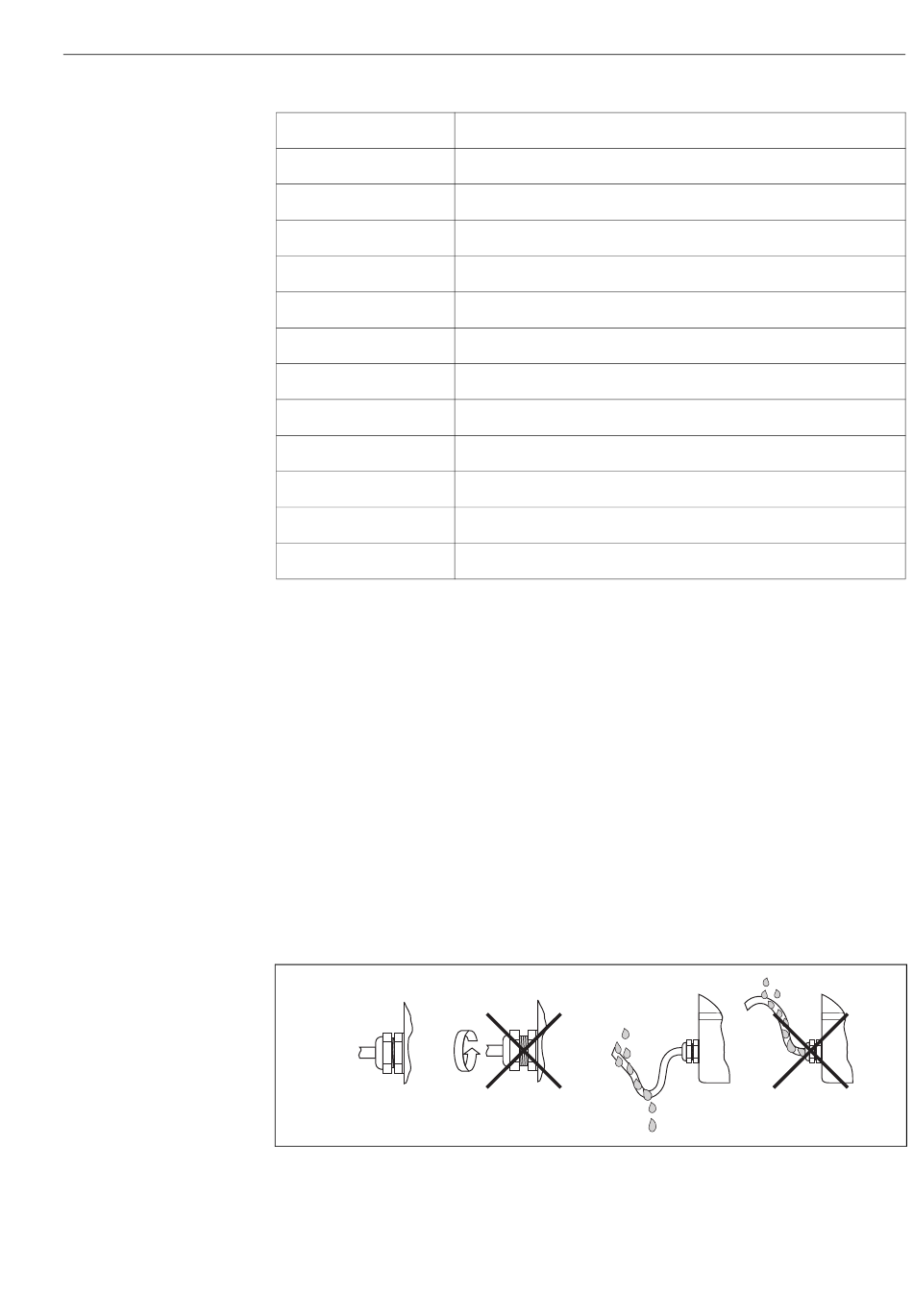

Abb. 22:
Montagehinweise für Kabeleinführungen
2
0,75 mm
PG 13.5
IP 67 nach DIN 40 050 IEC 529
CuZnAu
Cu Zn, Oberfläche Ni
V - 2 nach UL - 94
–40...+85 °C
–40...+150 °C
3 A
125...150 V DC nach VDE Standard 01 10/ISO Gruppe 10
KC 600
≤ 8 mΩ nach IEC 512 Teil 2
≤ 10
Ω nach IEC 512 Teil 2
12
Verdrahtung
a0001914
37
