Bedienung
#
52
5.6.2
Einstellen der Geräteadresse
Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Gerätea-
dressen liegen im Bereich 0...125. In einem PROFIBUS DP/PA Netz kann jede Adresse nur einmal
vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht
erkannt. Die Adresse 126 ist für die Erstinbetriebnahme und für Servicezwecke verwendbar.
Adressierung über Vor-Ort-Bedienung
→ Seite 40
Adressierung über Miniaturschalter
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1.
Zylinderschraube mit Innensechskant (3 mm) der Sicherungskralle lösen.
2.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3.
Entfernen Sie die Vor-Ort-Anzeige (falls vorhanden), indem Sie die Befestigungsschrauben des
Anzeigemoduls lösen.
4.
Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine einstellen.
5.
Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.

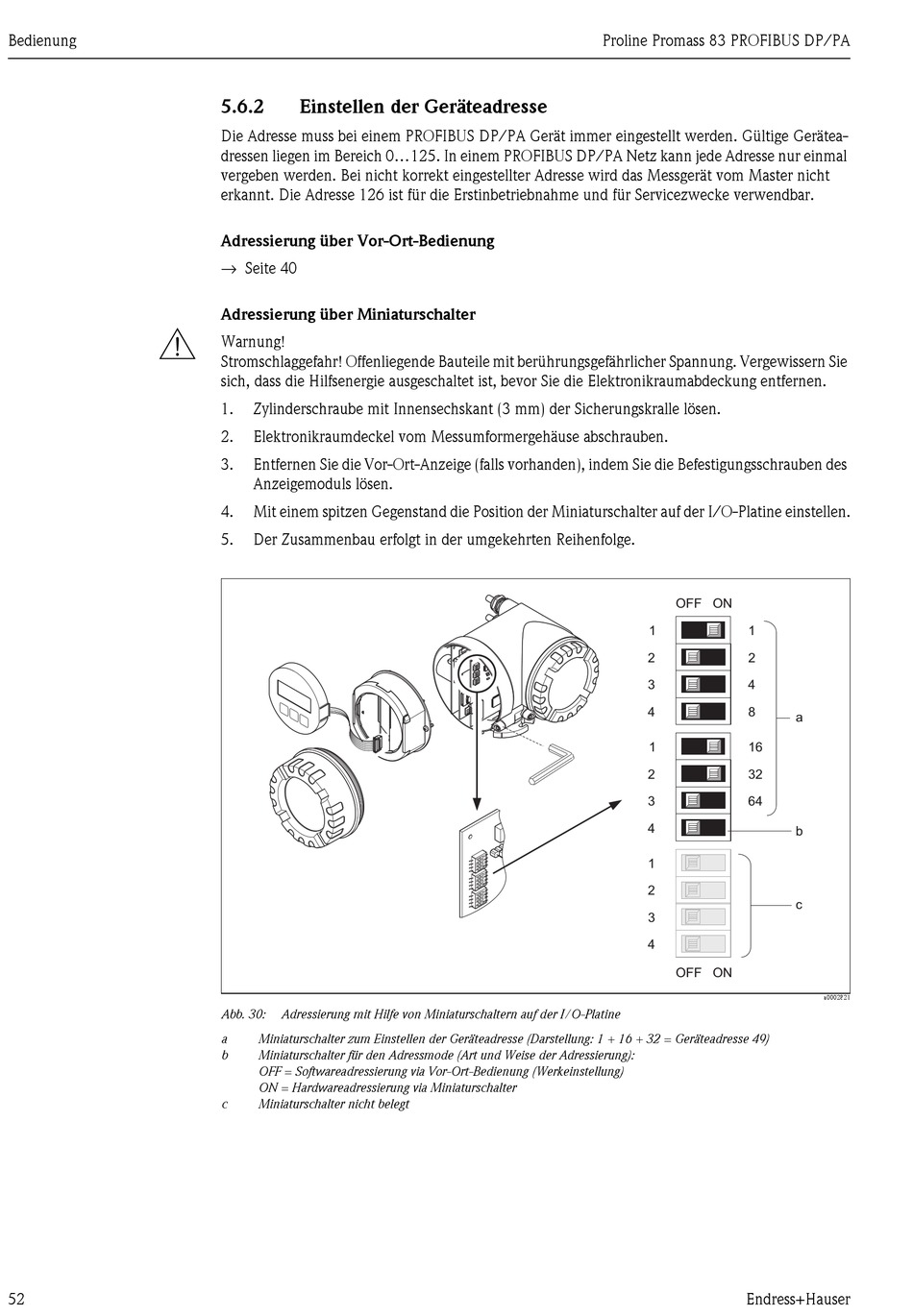

Abb. 30:
Adressierung mit Hilfe von Miniaturschaltern auf der I/O-Platine
a
Miniaturschalter zum Einstellen der Geräteadresse (Darstellung: 1 + 16 + 32 = Geräteadresse 49)
b
Miniaturschalter für den Adressmode (Art und Weise der Adressierung):
OFF = Softwareadressierung via Vor-Ort-Bedienung (Werkeinstellung)
ON = Hardwareadressierung via Miniaturschalter
c
Miniaturschalter nicht belegt
Proline Promass 83 PROFIBUS DP/PA
2
1
2
3
4
1
2
3
4
1
3
2
3
4
4
2
3
4
1
1
2
3
4
1
2
3
2
4
1
2
3
4
3
4
OFF ON
1
1
2
4
8
a
1
16
32
64
b
c
OFF ON
Endress+Hauser
a0002821
