Proline Promass 83 PROFIBUS DP/PA
Endress+Hauser
4.3.4
Anschlussschema PROPFIBUS PA
Nicht umrüstbare Platinen (Bestellvariante 83***-***********F und
83***-***********H)
A
d
b
PA (–)
27
PA (+)
26
25
24
23
22
f
21
20
N (L-)
2
L1 (L+)
1

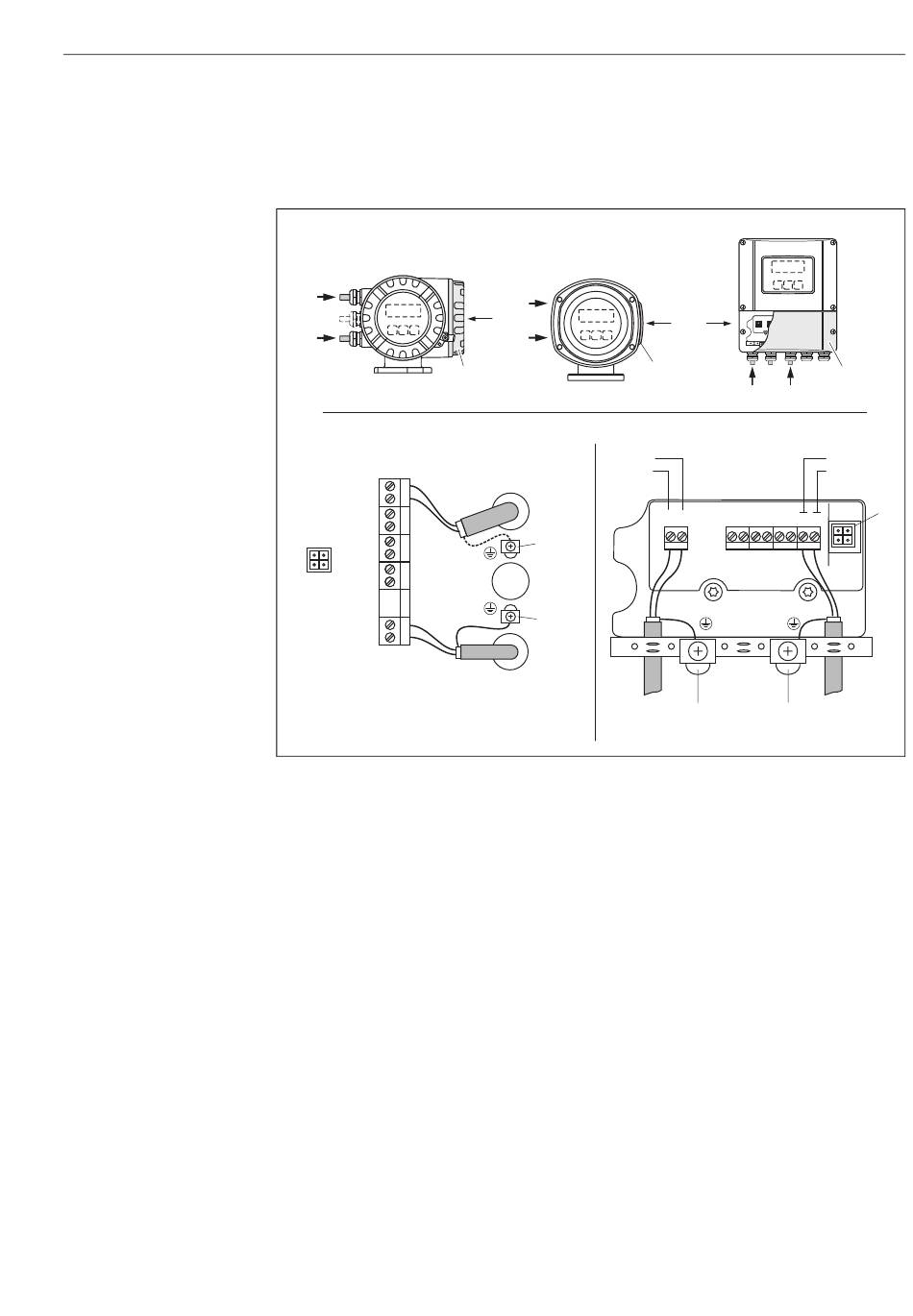

Abb. 20:
Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A
Ansicht A (Feldgehäuse)
B
Ansicht B (Edelstahlfeldgehäuse)
C
Ansicht C (Wandaufbaugehäuse)
a
Anschlussklemmenraumdeckel
b
Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC,16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
c
Erdungsklemme für Schutzleiter
d
Feldbuskabel PROFIBUS PA:
Klemme Nr. 26: PA (+), mit Verpolungsschutz
Klemme Nr. 27: PA (–), mit Verpolungsschutz
e
Erdungsklemme Feldbuskabel
f
Servicestecker für den Anschluss des Serviceinterface FXA 193 (Fieldcheck, ToF Tool - Fieldtool Package)
B
d
b
a
N (L–)
L1 (L+)
d
e
c
b
C
a
b
d
1 2
20 21
22 23
24 25 26 27
b
c
e
2
Verdrahtung
a
PA (+)
PA (–)
f
d
a0002312
35
