Verdrahtung
!
36
Feldbus-Gerätestecker
Hinweis!
Der Gerätestecker kann nur für die PROFIBUS PA - Geräte eingesetzt werden.
Die Anschlusstechnik beim PROFIBUS PA ermöglicht es, Messgeräte über einheitliche mechanische
Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzuschließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern besitzt
gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausgetauscht oder
neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer
Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen.
Optional ist das Gerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk liefer-
bar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Ersatzteil
bestellt werden.→ Seite 117

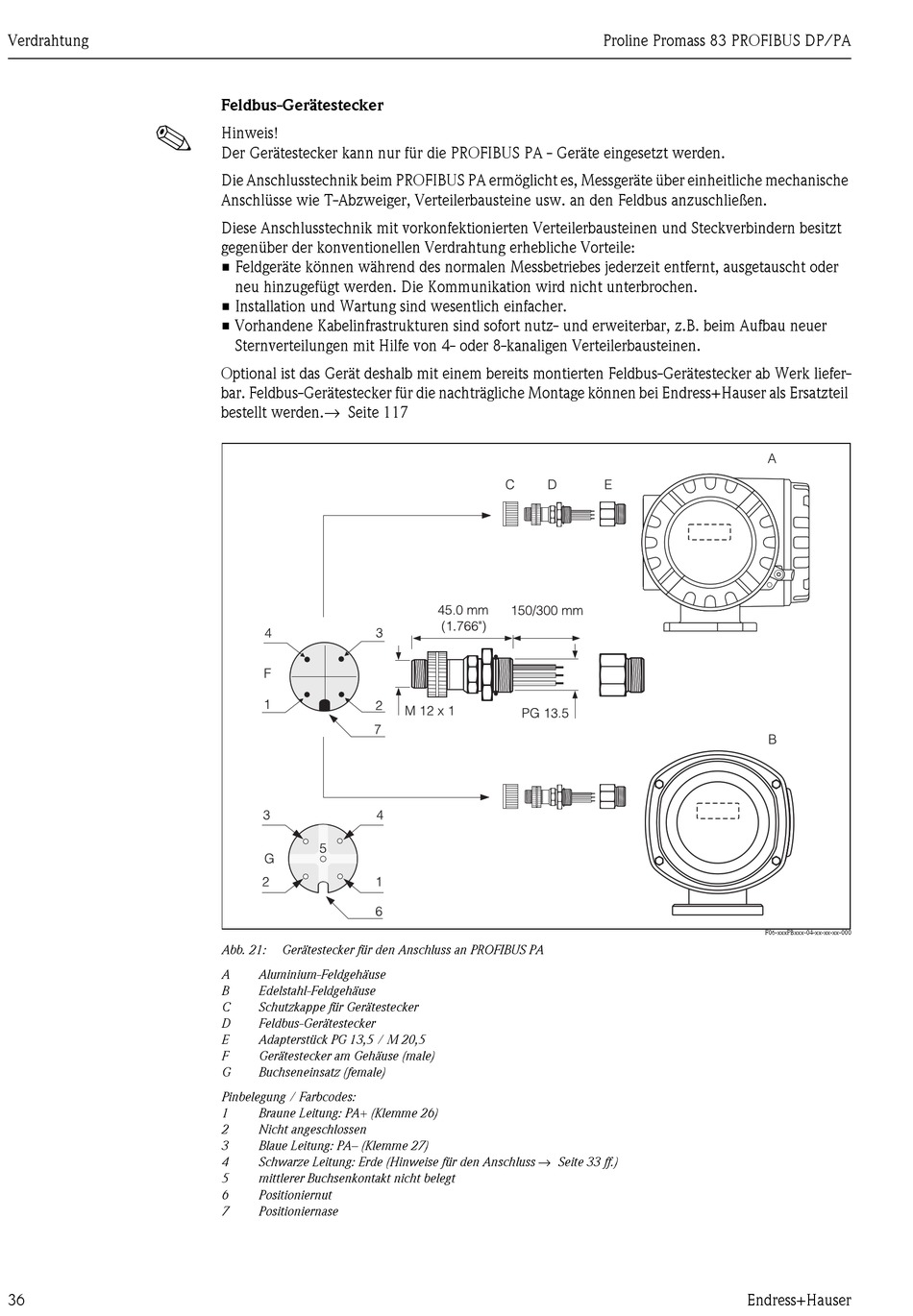

Abb. 21: Gerätestecker für den Anschluss an PROFIBUS PA
A Aluminium-Feldgehäuse
B Edelstahl-Feldgehäuse
C Schutzkappe für Gerätestecker
D Feldbus-Gerätestecker
E Adapterstück PG 13,5 / M 20,5
F Gerätestecker am Gehäuse (male)
G Buchseneinsatz (female)
Pinbelegung / Farbcodes:
1 Braune Leitung: PA+ (Klemme 26)
2 Nicht angeschlossen
3 Blaue Leitung: PA– (Klemme 27)
Schwarze Leitung: Erde (Hinweise für den Anschluss → Seite 33 ff.)
4
5 mittlerer Buchsenkontakt nicht belegt
6 Positioniernut
7 Positioniernase
Proline Promass 83 PROFIBUS DP/PA
F06-xxxPBxxx-04-xx-xx-xx-000
