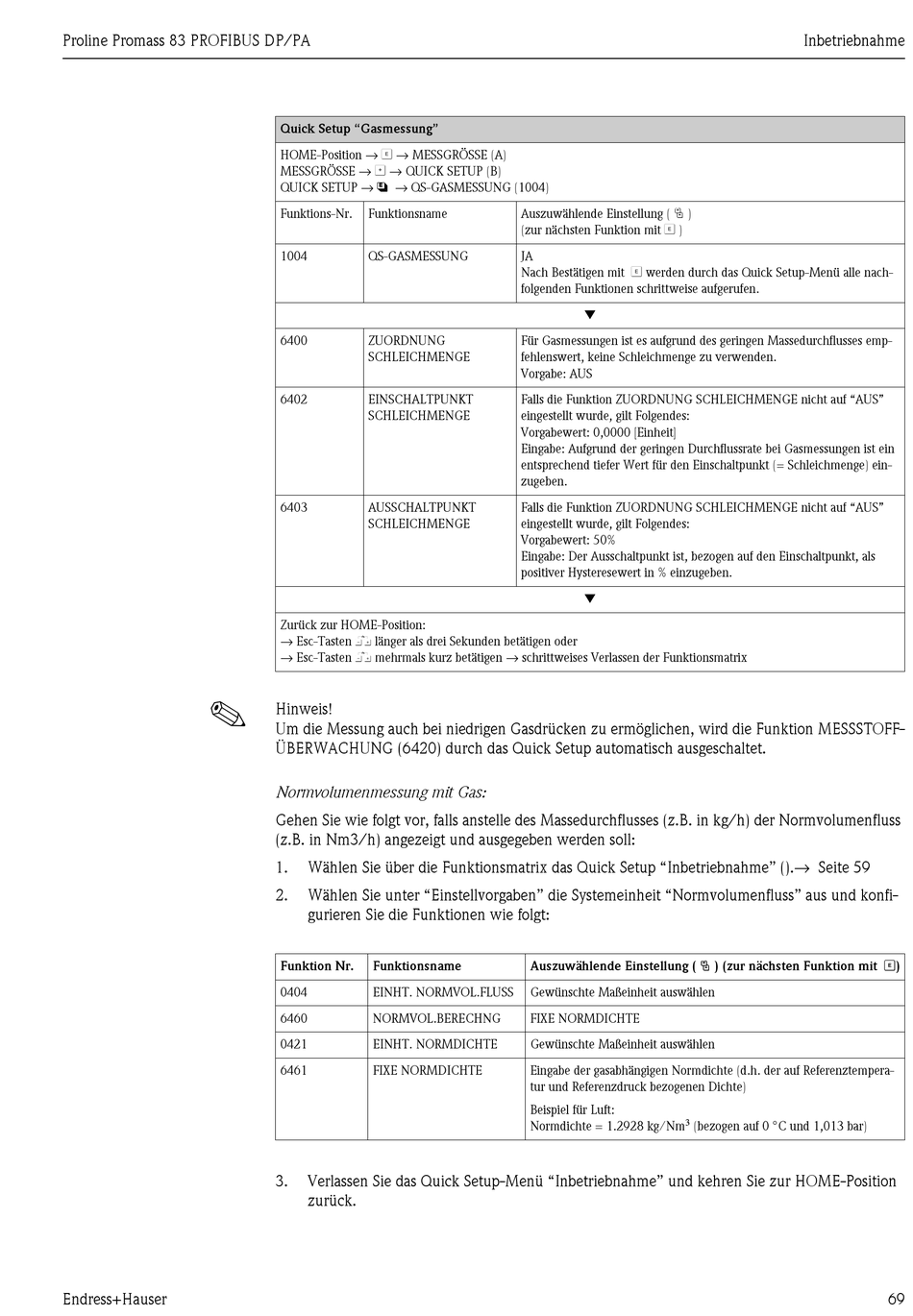

Endress+Hauser Proline Promass 83 PROFIBUS DP Betriebsanleitung Seite 69

Proline Promass 83 PROFIBUS DP/PA
!
Endress+Hauser
Quick Setup "Gasmessung"
HOME-Position → F → MESSGRÖSSE (A)
MESSGRÖSSE → O → QUICK SETUP (B)
QUICK SETUP → N → QS-GASMESSUNG (1004)
Funktions-Nr. Funktionsname
1004 QS-GASMESSUNG
6400 ZUORDNUNG
SCHLEICHMENGE
6402 EINSCHALTPUNKT
SCHLEICHMENGE
6403 AUSSCHALTPUNKT
SCHLEICHMENGE
Zurück zur HOME-Position:
→ Esc-Tasten X länger als drei Sekunden betätigen oder
→ Esc-Tasten X mehrmals kurz betätigen → schrittweises Verlassen der Funktionsmatrix
Hinweis!
Um die Messung auch bei niedrigen Gasdrücken zu ermöglichen, wird die Funktion MESSSTOFF-
ÜBERWACHUNG (6420) durch das Quick Setup automatisch ausgeschaltet.
Normvolumenmessung mit Gas:
Gehen Sie wie folgt vor, falls anstelle des Massedurchflusses (z.B. in kg/h) der Normvolumenfluss
(z.B. in Nm3/h) angezeigt und ausgegeben werden soll:
1. Wählen Sie über die Funktionsmatrix das Quick Setup "Inbetriebnahme" ().→ Seite 59
2. Wählen Sie unter "Einstellvorgaben" die Systemeinheit "Normvolumenfluss" aus und konfi-
gurieren Sie die Funktionen wie folgt:
Funktion Nr. Funktionsname
0404 EINHT. NORMVOL.FLUSS
6460 NORMVOL.BERECHNG
0421 EINHT. NORMDICHTE
6461 FIXE NORMDICHTE
3. Verlassen Sie das Quick Setup-Menü "Inbetriebnahme" und kehren Sie zur HOME-Position
zurück.
Auszuwählende Einstellung ( P )
(zur nächsten Funktion mit F )
JA
Nach Bestätigen mit F werden durch das Quick Setup-Menü alle nach-
folgenden Funktionen schrittweise aufgerufen.
▼
Für Gasmessungen ist es aufgrund des geringen Massedurchflusses emp-
fehlenswert, keine Schleichmenge zu verwenden.
Vorgabe: AUS
Falls die Funktion ZUORDNUNG SCHLEICHMENGE nicht auf "AUS"
eingestellt wurde, gilt Folgendes:
Vorgabewert: 0,0000 [Einheit]
Eingabe: Aufgrund der geringen Durchflussrate bei Gasmessungen ist ein
entsprechend tiefer Wert für den Einschaltpunkt (= Schleichmenge) ein-
zugeben.
Falls die Funktion ZUORDNUNG SCHLEICHMENGE nicht auf "AUS"
eingestellt wurde, gilt Folgendes:
Vorgabewert: 50%
Eingabe: Der Ausschaltpunkt ist, bezogen auf den Einschaltpunkt, als
positiver Hysteresewert in % einzugeben.
▼
Auszuwählende Einstellung ( P ) (zur nächsten Funktion mit F)
Gewünschte Maßeinheit auswählen
FIXE NORMDICHTE
Gewünschte Maßeinheit auswählen
Eingabe der gasabhängigen Normdichte (d.h. der auf Referenztempera-
tur und Referenzdruck bezogenen Dichte)
Beispiel für Luft:
3
Normdichte = 1.2928 kg/Nm
Inbetriebnahme
(bezogen auf 0 °C und 1,013 bar)
69
