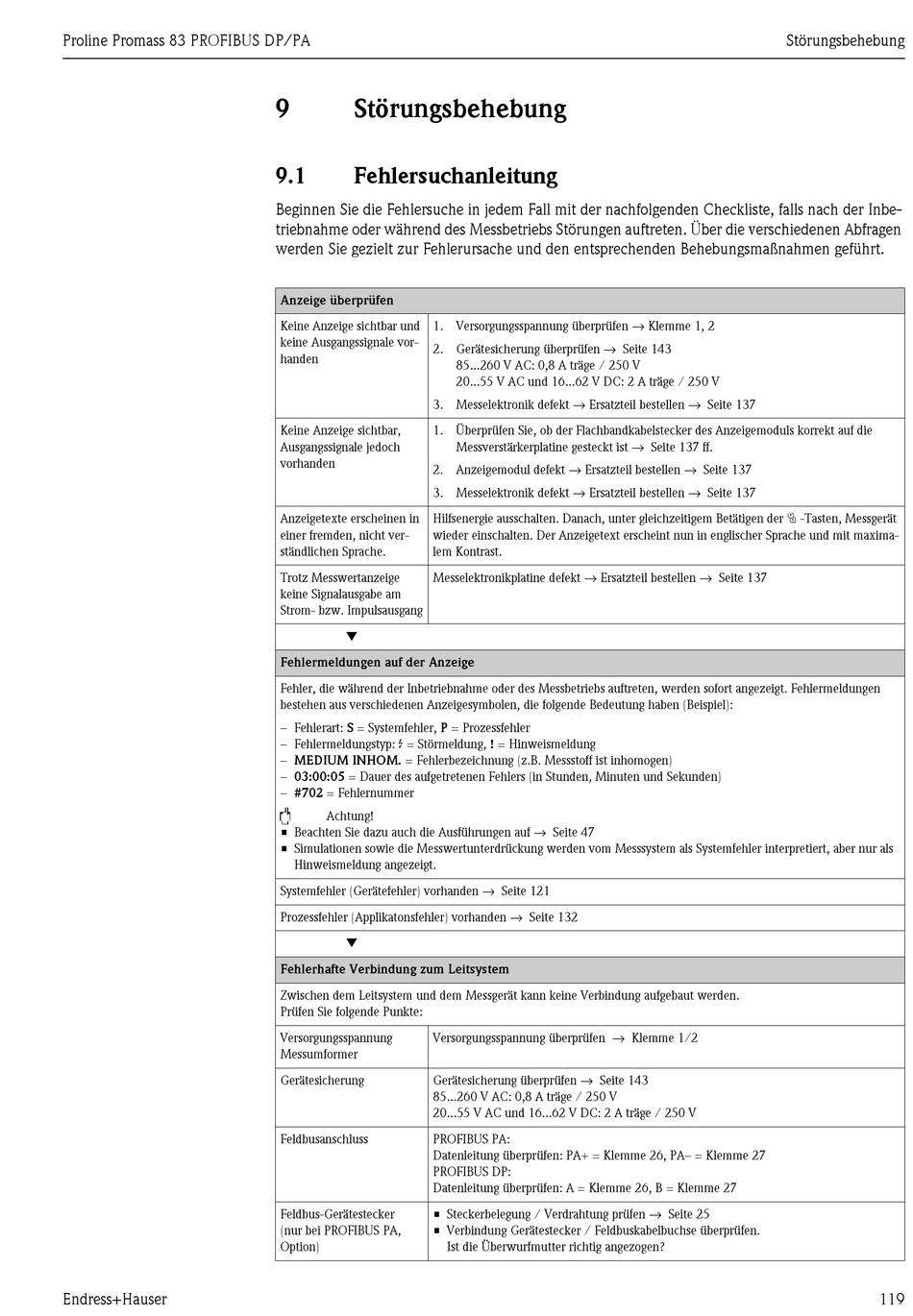

Proline Promass 83 PROFIBUS DP/PA
Endress+Hauser
9
Störungsbehebung
9.1
Fehlersuchanleitung
Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
1. Versorgungsspannung überprüfen → Klemme 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Gerätesicherung überprüfen → Seite 143
handen
3. Messelektronik defekt → Ersatzteil bestellen → Seite 137
Keine Anzeige sichtbar,
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
Ausgangssignale jedoch
vorhanden
2. Anzeigemodul defekt → Ersatzteil bestellen → Seite 137
3. Messelektronik defekt → Ersatzteil bestellen → Seite 137
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der P -Tasten, Messgerät
Anzeigetexte erscheinen in
einer fremden, nicht ver-
wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache und mit maxima-
ständlichen Sprache.
lem Kontrast.
Messelektronikplatine defekt → Ersatzteil bestellen → Seite 137
Trotz Messwertanzeige
keine Signalausgabe am
Strom- bzw. Impulsausgang
▼
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Fehlermeldungen
bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungstyp: $ = Störmeldung, ! = Hinweismeldung
– MEDIUM INHOM. = Fehlerbezeichnung (z.B. Messstoff ist inhomogen)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #702 = Fehlernummer
"
Achtung!
• Beachten Sie dazu auch die Ausführungen auf → Seite 47
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber nur als
Hinweismeldung angezeigt.
Systemfehler (Gerätefehler) vorhanden → Seite 121
Prozessfehler (Applikatonsfehler) vorhanden → Seite 132
▼
Fehlerhafte Verbindung zum Leitsystem
Zwischen dem Leitsystem und dem Messgerät kann keine Verbindung aufgebaut werden.
Prüfen Sie folgende Punkte:
Versorgungsspannung überprüfen → Klemme 1/2
Versorgungsspannung
Messumformer
Gerätesicherung überprüfen → Seite 143
Gerätesicherung
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Feldbusanschluss
PROFIBUS PA:
Datenleitung überprüfen: PA+ = Klemme 26, PA– = Klemme 27
PROFIBUS DP:
Datenleitung überprüfen: A = Klemme 26, B = Klemme 27
• Steckerbelegung / Verdrahtung prüfen → Seite 25
Feldbus-Gerätestecker
(nur bei PROFIBUS PA,
• Verbindung Gerätestecker / Feldbuskabelbuchse überprüfen.
Option)
Ist die Überwurfmutter richtig angezogen?
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Messverstärkerplatine gesteckt ist → Seite 137 ff.
Störungsbehebung
119
