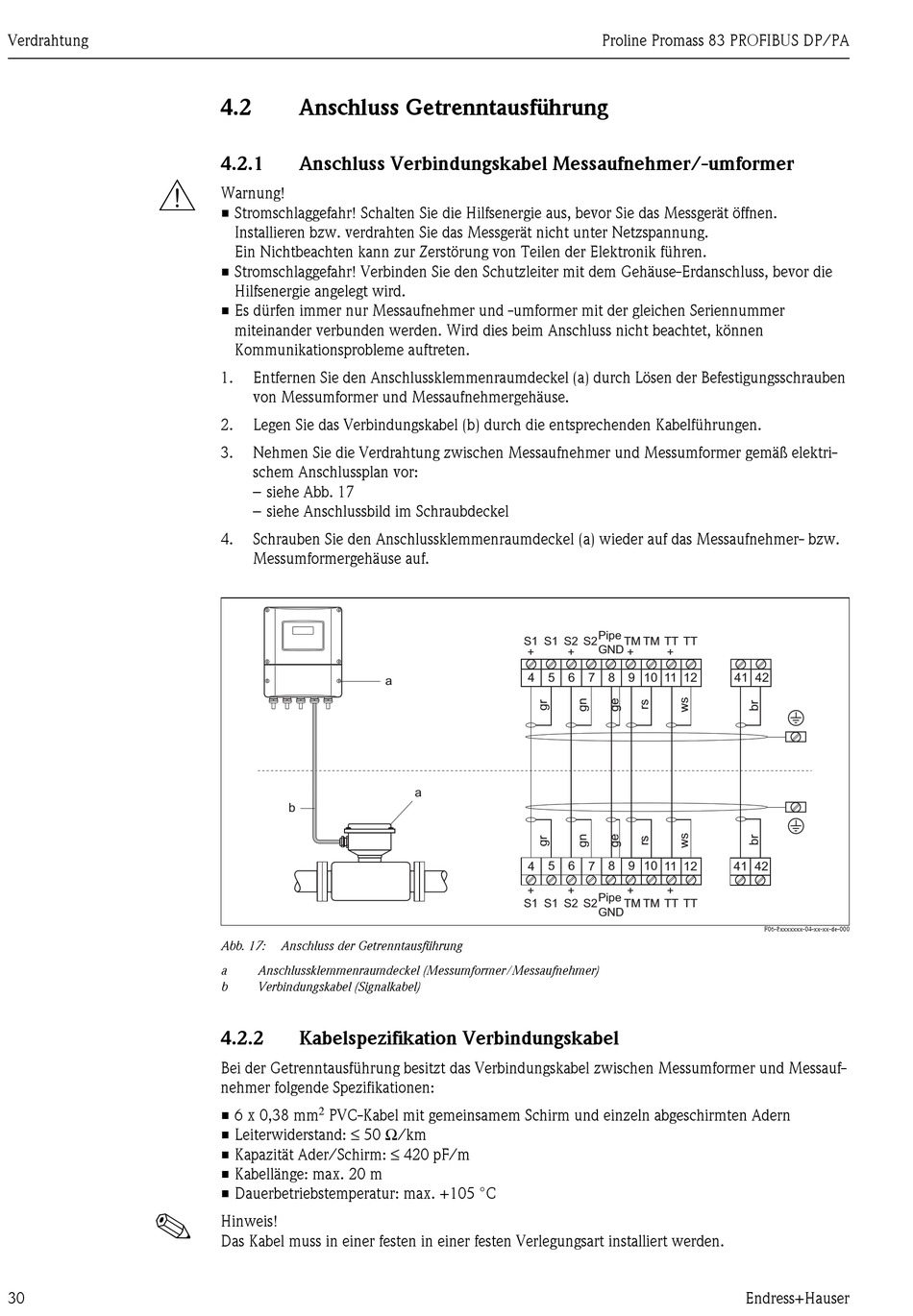

Verdrahtung
#
!
30
4.2
Anschluss Getrenntausführung
4.2.1
Anschluss Verbindungskabel Messaufnehmer/-umformer
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen.
Installieren bzw. verdrahten Sie das Messgerät nicht unter Netzspannung.
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird.
• Es dürfen immer nur Messaufnehmer und -umformer mit der gleichen Seriennummer
miteinander verbunden werden. Wird dies beim Anschluss nicht beachtet, können
Kommunikationsprobleme auftreten.
1.
Entfernen Sie den Anschlussklemmenraumdeckel (a) durch Lösen der Befestigungsschrauben
von Messumformer und Messaufnehmergehäuse.
2.
Legen Sie das Verbindungskabel (b) durch die entsprechenden Kabelführungen.
3.
Nehmen Sie die Verdrahtung zwischen Messaufnehmer und Messumformer gemäß elektri-
schem Anschlussplan vor:
– siehe Abb. 17
– siehe Anschlussbild im Schraubdeckel
4.
Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messaufnehmer- bzw.
Messumformergehäuse auf.
a
b
Abb. 17:
Anschluss der Getrenntausführung
a
Anschlussklemmenraumdeckel (Messumformer/Messaufnehmer)
b
Verbindungskabel (Signalkabel)
4.2.2
Kabelspezifikation Verbindungskabel
Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und Messauf-
nehmer folgende Spezifikationen:
2
• 6 x 0,38 mm
PVC-Kabel mit gemeinsamem Schirm und einzeln abgeschirmten Adern
• Leiterwiderstand: ≤ 50 Ω/km
• Kapazität Ader/Schirm: ≤ 420 pF/m
• Kabellänge: max. 20 m
• Dauerbetriebstemperatur: max. +105 °C
Hinweis!
Das Kabel muss in einer festen in einer festen Verlegungsart installiert werden.
S1
S1 S2 S2
+
+
4
5
6
a
4
5
6
+
+
S1
S1 S2 S2
Proline Promass 83 PROFIBUS DP/PA
Pipe
TM TM TT TT
GND
+
+
7
8
9 10 11 12
41 42
7
8
9 10 11 12
41 42
+
+
Pipe
TM TM TT TT
GND
Endress+Hauser
F06-8xxxxxxx-04-xx-xx-de-000
