Proline Promass 83 PROFIBUS DP/PA
#
Endress+Hauser

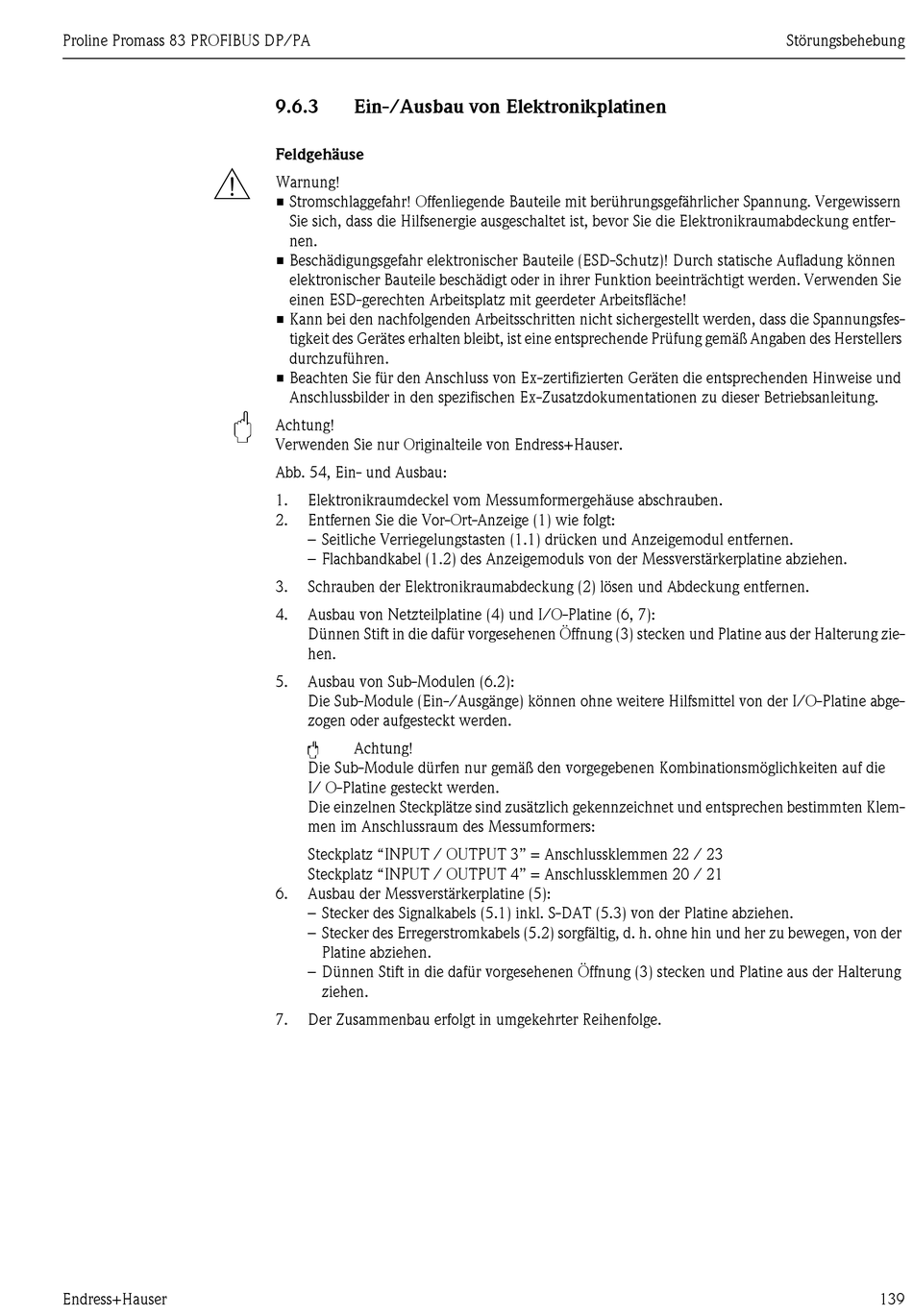

9.6.3
Ein-/Ausbau von Elektronikplatinen
Feldgehäuse
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern
Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer-
nen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können
elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie
einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungsfes-
tigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers
durchzuführen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
Abb. 54, Ein- und Ausbau:
1.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2.
Entfernen Sie die Vor-Ort-Anzeige (1) wie folgt:
– Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
– Flachbandkabel (1.2) des Anzeigemoduls von der Messverstärkerplatine abziehen.
3.
Schrauben der Elektronikraumabdeckung (2) lösen und Abdeckung entfernen.
4.
Ausbau von Netzteilplatine (4) und I/O-Platine (6, 7):
Dünnen Stift in die dafür vorgesehenen Öffnung (3) stecken und Platine aus der Halterung zie-
hen.
5.
Ausbau von Sub-Modulen (6.2):
Die Sub-Module (Ein-/Ausgänge) können ohne weitere Hilfsmittel von der I/O-Platine abge-
zogen oder aufgesteckt werden.
"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten auf die
I/ O-Platine gesteckt werden.
Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und entsprechen bestimmten Klem-
men im Anschlussraum des Messumformers:
Steckplatz "INPUT / OUTPUT 3" = Anschlussklemmen 22 / 23
Steckplatz "INPUT / OUTPUT 4" = Anschlussklemmen 20 / 21
6.
Ausbau der Messverstärkerplatine (5):
– Stecker des Signalkabels (5.1) inkl. S-DAT (5.3) von der Platine abziehen.
– Stecker des Erregerstromkabels (5.2) sorgfältig, d. h. ohne hin und her zu bewegen, von der
Platine abziehen.
– Dünnen Stift in die dafür vorgesehenen Öffnung (3) stecken und Platine aus der Halterung
ziehen.
7.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Störungsbehebung
139
