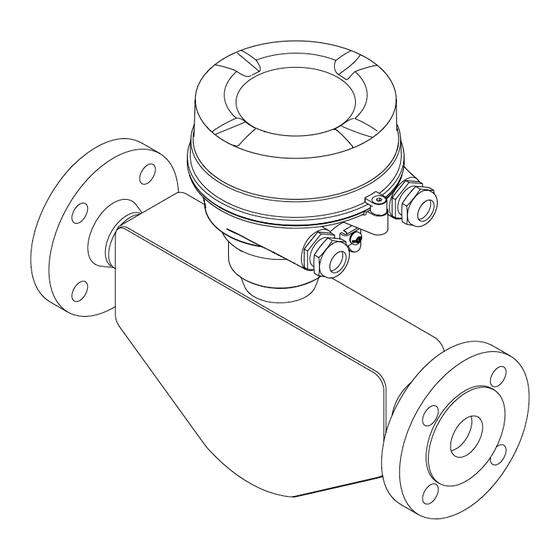

Endress+Hauser Proline Promass E 100 EtherNet/IP Betriebsanleitung
Coriolis-massedurchfluss-messsystem
Vorschau ausblenden
Andere Handbücher für Proline Promass E 100 EtherNet/IP:
- Betriebsanleitung (132 Seiten) ,
- Betriebsanleitung (116 Seiten)
Verwandte Anleitungen für Endress+Hauser Proline Promass E 100 EtherNet/IP
Inhaltszusammenfassung für Endress+Hauser Proline Promass E 100 EtherNet/IP

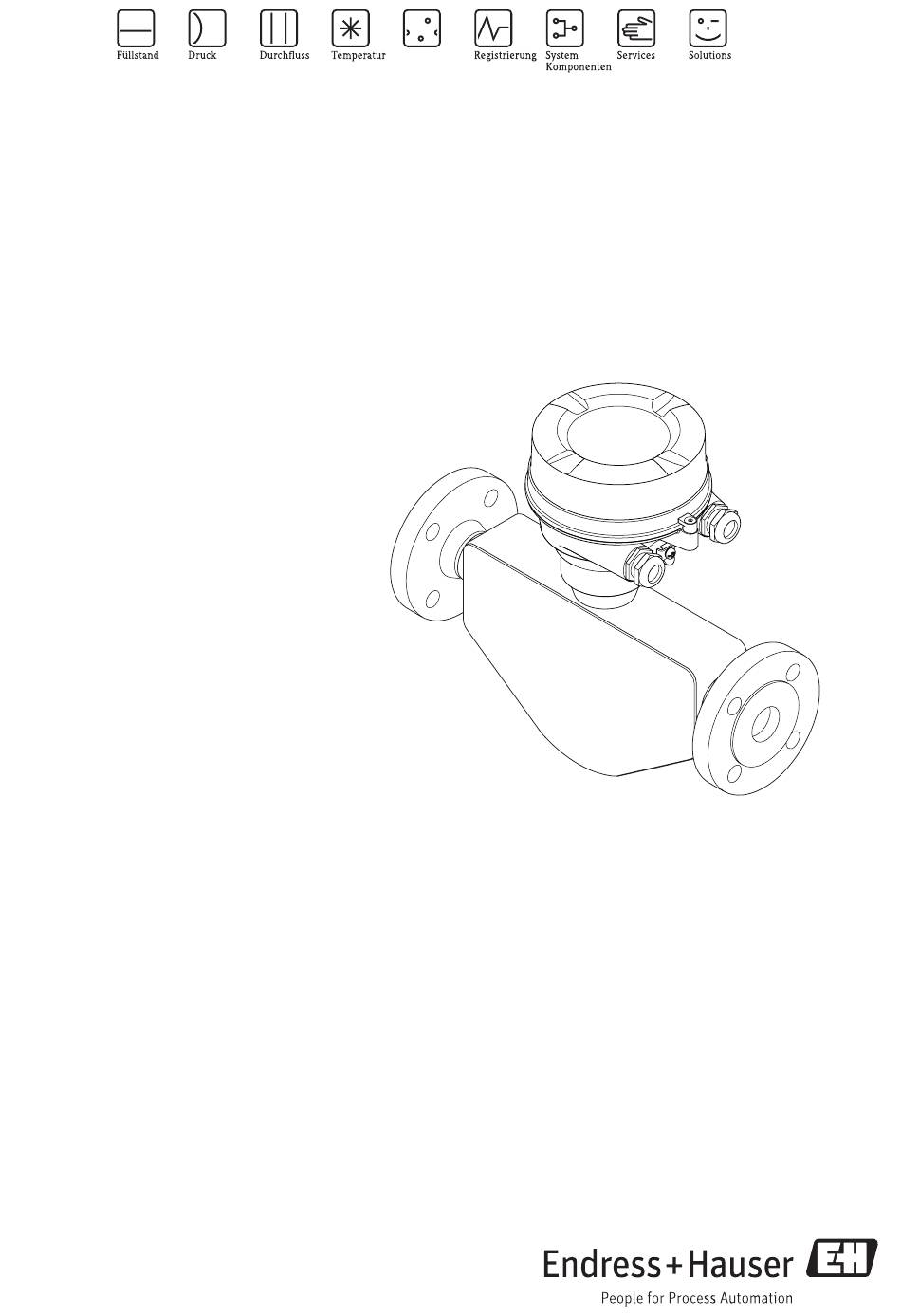

- Seite 1 Analyse Betriebsanleitung Proline Promass E 100 EtherNet/IP Coriolis-Massedurchfluss-Messsystem BA01064D/06/DE/01.12 71165108 Gültig ab Version 01.00.zz (Gerätefirmware)
- Seite 2 Proline Promass E 100 EtherNet/IP • Dokument so aufbewahren, dass das Dokument bei Arbeiten am und mit dem Gerät jederzeit verfügbar ist. • Um eine Gefährdung für Personen oder die Anlage zu vermeiden: Kapitel "Grundlegende Sicher- heitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorg- fältig lesen.
- Seite 3 Proline Promass E 100 EtherNet/IP Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 5 Elektrischer Anschluss ... . . 23 Dokumentfunktion ..... . . 5 Anschlussbedingungen .
- Seite 4 13.2 Ersatzteile ......70 13.3 Endress+Hauser Dienstleistungen ... . 70 Wartung .
- Seite 5 Proline Promass E 100 EtherNet/IP Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Mon- tage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, War- tung und Entsorgung.
- Seite 6 Kennzeichnet den nicht explosionsgefährdeten Bereich. A0011188 Ergänzende Dokumentation Die folgenden Dokumenttypen sind verfügbar: • Auf der mitgelieferten CD-ROM zum Gerät • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com ® Download Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode (® ä 87) Endress+Hauser...
- Seite 7 Proline Promass E 100 EtherNet/IP Hinweise zum Dokument 1.3.1 Standarddokumentation Dokumenttyp Zweck und Inhalt des Dokuments Technische Information Planungshilfe für Ihr Gerät Das Dokument liefert alle technischen Daten zum Gerät und gibt einen Überblick, was rund um das Gerät bestellt werden kann.
- Seite 8 Spezifizierten maximalen Prozessdruck einhalten. ► Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung ► der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Konzentration oder des Ver- unreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können.
- Seite 9 Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser...
- Seite 10 Eingetragene Marke der Microsoft Corporation, Redmond, Washington, USA Ò TRI-CLAMP Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Ò Ò Ò Applicator , FieldCare , Field Xpert , HistoROM Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
- Seite 11 Proline Promass E 100 EtherNet/IP Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme A0015502 A0013843 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? A0013695 A0015502 A0013698 Ware unbeschädigt? A0015502 A0013699 Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? A0015502 A0013697...
- Seite 12 Warenannahme und Produktidentifizierung Proline Promass E 100 EtherNet/IP Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Ver- triebszentrale. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein •...
- Seite 13 Proline Promass E 100 EtherNet/IP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild 3 4 5 6 Order code: Ser. no.: Ext. ord. cd.: Size: Ptest = Material: 0044 Patents Date: 322541-0000 13 14 A0013907 å 3 Beispiel für ein Messaufnehmer-Typenschild Herstellungsort Name des Messaufnehmers Bestellcode (Order code) Seriennummer (Ser.
- Seite 14 Warenannahme und Produktidentifizierung Proline Promass E 100 EtherNet/IP 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
- Seite 15 Proline Promass E 100 EtherNet/IP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • In Originalverpackung lagern, um Stoßsicherheit zu gewährleisten. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhin- dern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr.
- Seite 16 Lagerung und Transport Proline Promass E 100 EtherNet/IP Verpackungsentsorgung Alle Verpackungsmaterialien sind umweltverträglich und 100% recycelbar: • Messgerät-Umverpackung: Stretchfolie aus Polymer, die der EU Richtlinie 2002/95/EC (RoHS) entspricht. • Verpackung: – Holzkiste, behandelt gemäß Standard ISPM 15, was durch das angebrachte IPPC-Logo bestätigt wird.
- Seite 17 Proline Promass E 100 EtherNet/IP Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0015595 Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- bauorte in der Rohrleitung vermeiden: •...
- Seite 18 Montage Proline Promass E 100 EtherNet/IP A0015596 å 4 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Æ Blende, Rohrverengung [mm] [in] [mm] [in] 0,24 ½ 0,40 0,55 1½ 0,87 1,10 2,00 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
- Seite 19 Proline Promass E 100 EtherNet/IP Montage Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmer- position auf die Messstoffeigenschaften abstimmen. A0014057 å 5 Einbaulage Messaufnehmer mit gebogenem Messrohr Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer...
- Seite 20 Montage Proline Promass E 100 EtherNet/IP A0015594 Beheizung HINWEIS Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur! Maximal zulässige Umgebungstemperatur für den Umformer einhalten (® ä 19). ► Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten (® ä 18). ► Beheizungsmöglichkeiten Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust stattfinden...
- Seite 21 Proline Promass E 100 EtherNet/IP Montage Berstscheibe Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird. Die Lage der Berstscheibe ist durch einen darüber angebrachten Aufkleber gekennzeichnet. Ein Auslösen der Berstscheibe zerstört den Aufkleber und ist somit optisch kontrollierbar.
- Seite 22 Montage Proline Promass E 100 EtherNet/IP 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführungen nicht nach oben weisen. Ã A0013964 Montagekontrolle Ist das Messgerät beschädigt (Sichtkontrolle)? Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur (® ä 83) •...
- Seite 23 Proline Promass E 100 EtherNet/IP Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 7.1.1 Benötigtes Werkzeug • Für Kabeleinführungen: Entsprechendes Werkzeug verwenden • Für Sicherungskralle (bei Aluminiumgehäuse): Innensechskantschlüssel 3 mm • Für Befestigungsschraube (bei rostfreiem Stahlgehäuse): Gabelschlüssel 8 mm • Abisolierzange • Bei Verwendung von Litzenkabeln: Quetschzange für Aderendhülse 7.1.2...
- Seite 24 Elektrischer Anschluss Proline Promass E 100 EtherNet/IP 7.1.3 Klemmenbelegung Messumformer Anschlussvariante EtherNet/IP A0017054 Bestellmerkmal "Energieversorgung", Option D: DC 24 V Bestellmerkmal "Ausgang", Option N: EtherNet/IP 7.1.4 Pinbelegung Gerätestecker Versorgungsspannung für alle Kommunikationsarten außer Modbus RS485 eigensicher (geräte- seitig) Belegung Codierung...
- Seite 25 Proline Promass E 100 EtherNet/IP Elektrischer Anschluss Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausführen las- ► sen. National gültige Installationsvorschriften beachten. ► Die örtlichen Arbeitsschutzvorschriften einhalten. ► Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-Doku- ►...
- Seite 26 Elektrischer Anschluss Proline Promass E 100 EtherNet/IP 8 mm 8 mm 3 mm 10 (0.4) mm (in) A0017844 å 7 Geräteausführungen mit Anschlussbeispielen Kabel Gerätestecker für Signalübertragung Gerätestecker für Versorgungsspannung Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäusedeckels lösen.
- Seite 27 Proline Promass E 100 EtherNet/IP Elektrischer Anschluss Adressierungsdaten IP-Adresse und ihre Konfigurationsmöglichkeiten 1. Oktett 2. Oktett 3. Oktett 4. Oktett 192. 168. ¯ ¯ Nur via Softwareadressierung konfigurierbar Via Software- und Hard- wareadressierung konfi- gurierbar IP-Adressbereich 1…254 (4. Oktett) IP-Adresse Broadcast Adressierungsart ab Werk Softwareadressierung;...
- Seite 28 Elektrischer Anschluss Proline Promass E 100 EtherNet/IP 4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wassersack"). Ã A0013960 5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen (®...
- Seite 29 Proline Promass E 100 EtherNet/IP Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) und Workstation zur Messgerätbedienung mit Add- on-Profil Level 3 für Software "RSLogix 5000" (Rockwell Automation)
- Seite 30 Bedienungsmöglichkeiten Proline Promass E 100 EtherNet/IP Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern (® ä 89) Bedienmenü für Bediener und Instandhalter Web server language Anzeige/Betrieb Status Verriegelung Betrieb Setup Untermenü 1 Untermenü 2 Untermenü...
- Seite 31 Proline Promass E 100 EtherNet/IP Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet. Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü Anwenderrolle und Aufgaben Inhalt/Bedeutung Anzeige/Betrieb aufgabenorientiert Rolle "Bediener", "Instandhalter" • Festlegen der Webserver-Bediensprache Aufgaben im laufenden Messbetrieb: •...
- Seite 32 Bedienungsmöglichkeiten Proline Promass E 100 EtherNet/IP 8.3.2 Voraussetzungen Hardware Verbindungskabel Standard-Ethernet-Kabel mit RJ45-Stecker Computer RJ45-Schnittstelle Messgerät Webserver muss aktiviert sein; Werkseinstellung: An Zum Aktivieren des Webservers (® ä 34) Software des Computers Einsetzbare Webbrowser • Microsoft Internet Explorer 7.x, 8.x, 9.x •...
- Seite 33 Proline Promass E 100 EtherNet/IP Bedienungsmöglichkeiten Device tag Webserv.language English Ent. access code Access stat.tool Maintenance A0017362 Messstellenbezeichnung (® ä 47) Gerätebild Wenn keine oder nur eine unvollständige Login-Webseite erscheint (® ä 58) 8.3.4 Einloggen 1. Gewünschte Bediensprache für den Webbrowser wählen.
- Seite 34 Bedienungsmöglichkeiten Proline Promass E 100 EtherNet/IP Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Gerät Menü Zugriff auf die Bedienmenüstruktur vom Gerät, analog zu Bedientool Gerätestatus Anzeige der aktuell anstehenden Diagnosemeldungen, gelistet nach ihrer Priorität • Datenaustausch zwischen PC und Messgerät im XML-Format: –...
- Seite 35 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP" Ethernet-Switch 8.4.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelligenten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwaltung. Durch Ver- Endress+Hauser...
- Seite 36 Bedienungsmöglichkeiten Proline Promass E 100 EtherNet/IP wendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren. Der Zugriff erfolgt via: Service-Schnittstelle CDI-RJ45 (® ä 35) Typische Funktionen: • Parametrierung von Messumformern • Laden und Speichern von Gerätedaten (Upload/Download) •...
- Seite 37 Proline Promass E 100 EtherNet/IP Bedienungsmöglichkeiten Bedienoberfläche A0017402-DE Kopfzeile Gerätebild Messstellenbezeichnung (® ä 54) Statusbereich mit Statussignal (® ä 60) Anzeigebereich für aktuelle Messwerte (® ä 54) Bearbeitungsleiste mit weiteren Funktionen wie Speichern/Laden, Ereignisliste und Dokumentationserstellung Navigationsbereich mit Bedienmenüstruktur Arbeitsbereich...
- Seite 38 Systemintegration Proline Promass E 100 EtherNet/IP Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Firmware-Version Diagnose ® Geräteinfo ® Firmware-Version Freigabedatum Firmware-Version 06.2012 9.1.2 Bedientools Im Folgenden ist für das Bedientool die passende Gerätebeschreibungsdatei mit Bezugsquelle auf- gelistet.
- Seite 39 Proline Promass E 100 EtherNet/IP Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" (® ä 22) • Checkliste "Anschlusskontrolle" (® ä 28) 10.2 Geräteadresse über Software einstellen Die Software-Adressierung erfolgt im Untermenü...
- Seite 40 Inbetriebnahme Proline Promass E 100 EtherNet/IP Navigationspfad Menü "Setup" ® Erweitertes Setup ® Systemeinheiten Aufbau des Untermenüs Systemeinheiten ® Masseflusseinheit Masseeinheit Volumenflusseinheit Volumeneinheit Normvolumenfluss-Einheit Normvolumeneinheit Dichteeinheit Normdichteeinheit Temperatureinheit Druckeinheit Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl/ Werkseinstellung Eingabe Masseflusseinheit Einheit für Massefluss wäh- Einheiten-Auswahlliste Abhängig vom Land:...
- Seite 41 Proline Promass E 100 EtherNet/IP Inbetriebnahme Normvolumenfluss-Einheit Einheit für Normvolumen- Einheiten-Auswahlliste Abhängig vom Land: fluss wählen. • Nl/h • Scf/min Auswirkung Die gewählte Einheit gilt für: – Ausgang – Schleichmenge – Simulationswert Prozess- größe Normvolumeneinheit Einheit für Normvolumen Einheiten-Auswahlliste Abhängig vom Land: wählen.
- Seite 42 Inbetriebnahme Proline Promass E 100 EtherNet/IP 10.3.2 Messstoff auswählen und einstellen Das Untermenü Messstoffwahl enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigationspfad Menü "Setup" ® Messstoffwahl Aufbau des Untermenüs ® Messstoffwahl Messstoff wählen Gasart wählen...
- Seite 43 Proline Promass E 100 EtherNet/IP Inbetriebnahme Externer Druck In Parameter Druck- Eingelesener Wert 0…99 999 [bar, psi] Abhängig vom Land: • 1,01325 bar kompensation ist fol- • 14,7 psi gende Option gewählt: Eingeles. Wert 10.3.3 Kommunikationsschnittstelle konfigurieren Das Untermenü Kommunikation führt den Anwender systematisch durch alle Parameter, die für die Auswahl und das Einstellen der Kommunikationsschnittstelle konfiguriert werden müssen.
- Seite 44 Inbetriebnahme Proline Promass E 100 EtherNet/IP IP-Adresse IP-Adresse des Messgeräts Max. 12-stellige Zahlenfolge, 192.168.1.212 eingeben. z.B.: 192.168.212.212 Subnet mask Subnet mask des Messgeräts Max. 12-stellige Zahlenfolge, 255.255.255.0 eingeben. z.B.: 255.255.255.248 Default gateway Default gateway des Messge- Max. 12-stellige Zahlenfolge, 192.168.1.212 räts eingeben.
- Seite 45 Proline Promass E 100 EtherNet/IP Inbetriebnahme 10.3.4 Schleichmenge konfigurieren Das Untermenü Schleichmengenunterdrückung enthält Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigationspfad Menü "Setup" ® Schleichmengenunterdrückung Aufbau des Untermenüs Schleichmengenunter- ® drückung Zuordnung Prozessgröße Einschaltpunkt Schleichmen- genunterdrück. Ausschaltpunkt Schleichmen- genunterdrück.
- Seite 46 Inbetriebnahme Proline Promass E 100 EtherNet/IP 10.3.5 Überwachung der Rohrfüllung konfigurieren Das Untermenü Überwachung teilgefülltes Rohr enthält Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigationspfad Menü "Setup" ® Überwachung teilgefülltes Rohr Aufbau des Untermenüs Überwachung teilgefülltes...
- Seite 47 Proline Promass E 100 EtherNet/IP Inbetriebnahme 10.4 Erweiterte Einstellungen Das Menü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifische Einstel- lungen. Navigationspfad Menü "Setup" ® Erweitertes Setup Übersicht zu Parametern und Untermenüs im Menü "Erweitertes Setup": Am Beispiel des Web-...
- Seite 48 Inbetriebnahme Proline Promass E 100 EtherNet/IP Navigationspfad Menü "Setup" ® Erweitertes Setup ® Berechnete Prozessgrößen Aufbau des Untermenüs Berechnete Prozessgrößen ® Normvolumenfluss-Berech- nung Eingelesene Normdichte Feste Normdichte Referenztemperatur Linearer Ausdehnungskoeffizi- Quadratischer Ausdehnungs- koeffizient Parameterübersicht mit Kurzbeschreibung Parameter Vorrausetzung Beschreibung Auswahl/Ein-...
- Seite 49 Proline Promass E 100 EtherNet/IP Inbetriebnahme 10.4.3 Sensorabgleich durchführen Das Untermenü Sensorabgleich enthält Parameter, die die Funktionalität des Sensors betreffen. Navigationspfad Menü "Setup" ® Erweitertes Setup ® Sensorabgleich Aufbau des Untermenüs Sensorabgleich ® Einbaurichtung Nullpunktabgleich ® Nullpunkt abgleichen Fortschritt Parameterübersicht mit Kurzbeschreibung...
- Seite 50 Inbetriebnahme Proline Promass E 100 EtherNet/IP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl/ Werkseinstellung Zuordnung Prozess- Prozessgröße für • Aus Massefluss größe Summenzähler • Massefluss wählen. • Volumenfluss • Normvolumen- Auswirkung fluss Die Auswahl bestimmt Auswahl- liste von Parameter Einheit.
- Seite 51 Proline Promass E 100 EtherNet/IP Inbetriebnahme Zuordnung Simula- Prozessgröße für • Aus tion Prozessgröße Simulation wählen, • Massefluss die dadurch aktiviert • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte • Temperatur Wert Prozessgröße In Parameter Zuordnung Simulationswert für Abhängig von der...
- Seite 52 Inbetriebnahme Proline Promass E 100 EtherNet/IP 10.6.2 Schreibschutz via Verriegelungsschalter Mit dem Verriegelungsschalter lässt sich der Schreibzugriff auf das gesamte Bedienmenü mit Aus- nahme der folgenden Parameter sperren: • Externer Druck • Externe Temperatur • Referenzdichte • Alle Parameter zur Konfiguration der Summenzähler Die Werte der Parameter sind nur noch sichtbar/lesbar, aber nicht mehr änderbar:...
- Seite 53 Proline Promass E 100 EtherNet/IP Betrieb Betrieb 11.1 Aktuelle Ethernet-Einstellungen auslesen und ändern Wenn die Ethernet-Einstellungen wie die IP-Adresse des Messgeräts unbekannt sind, können sie wie am folgenden Beispiel der IP-Adresse ausgelesen und geändert werden. OFF ON - Write protection...
- Seite 54 Betrieb Proline Promass E 100 EtherNet/IP Navigationspfad Menü "Anzeige/Betrieb" ® Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf dem I/O- Elektronikmodul aktiviert. Dadurch ist der Schreibzugriff auf die Parameter gesperrt (®...
- Seite 55 Proline Promass E 100 EtherNet/IP Betrieb Dichte – Zeigt aktuell gemessene Gleitkommazahl mit Vor- Dichte. zeichen Normdichte – Zeigt aktuell berechnete Gleitkommazahl mit Vor- Dichte bei Referenztem- zeichen peratur. Temperatur – Zeigt aktuell gemessene Gleitkommazahl mit Vor- Messstofftemperatur. zeichen Druckwert –...
- Seite 56 Betrieb Proline Promass E 100 EtherNet/IP 11.4 Messgerät an Prozessbedingungen anpassen Dazu stehen zur Verfügung: • Grundeinstellungen mithilfe des Menüs Setup (® ä 39) • Erweiterte Einstellungen mithilfe des Menüs Erweitertes Setup (® ä 47) 11.5 Summenzähler-Reset durchführen Im Untermenü Betrieb stehen 2 Parameter mit unterschiedlichen Optionen für das Zurücksetzen der drei Summenzähler zur Verfügung:...
- Seite 57 Proline Promass E 100 EtherNet/IP Betrieb Steuerung Summen- In Parameter Zuordnung Pro- Summenzählerwert • Totalisieren Totalisieren zähler 1...3 steuern. • Zurücksetzen + zessgröße von Untermenü Anhalten Summenzähler 1...3 ist eine • Vorwahlmenge + der folgenden Optionen Anhalten gewählt: • Zurücksetzen + •...
- Seite 58 Diagnose und Störungsbehebung Proline Promass E 100 EtherNet/IP Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zu Ausgangssignalen Fehler Mögliche Ursache Behebung Grüne Power-Leuchtdiode auf Haupt- Versorgungsspannung stimmt nicht mit Richtige Versorgungsspannung anlegen elektronikmodul des Messumformers der Angabe auf dem Typenschild über- (®...
- Seite 59 Proline Promass E 100 EtherNet/IP Diagnose und Störungsbehebung Anzeige der Inhalte im Webbrowser Verwendete Webserverversion ist nicht 1. Korrekte Webbrowserversion ver- schlecht lesbar oder unvollständig optimal. wenden (® ä 32). 2. Zwischenspeicher des Webbrowsers leeren und Webbrowser neu starten. Anzeige der Inhalte im Webbrowser Ansichtseinstellungen sind nicht pas- Schriftgröße/Anzeigeverhältnis vom...
- Seite 60 Diagnose und Störungsbehebung Proline Promass E 100 EtherNet/IP 12.3 Diagnoseinformation im Webbrowser 12.3.1 Diagnosemöglichkeiten Störungen, die das Messgeräts erkennt, werden im Webbrowser nach dem Einloggen auf der Start- seite angezeigt. A0017759-DE Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: •...
- Seite 61 Proline Promass E 100 EtherNet/IP Diagnose und Störungsbehebung Diagnoseinformation Die Störung kann mithilfe der Diagnoseinformation identifiziert werden. Der Kurztext hilft dabei, indem er einen Hinweis zur Störung liefert. Diagnoseinformation Diagnosecode Statussignal Diagnosenummer Kurztext ¯ ¯ ¯ Beispiel Prozessgrenzwert A0013958 3-stellige Nummer 12.3.2...
- Seite 62 Diagnose und Störungsbehebung Proline Promass E 100 EtherNet/IP 12.4.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behebungsmaß- nahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt. • Im Menü Diagnose Behebungsmaßnahmen sind im Arbeitsbereich der Bedienoberfläche abrufbar.
- Seite 63 Proline Promass E 100 EtherNet/IP Diagnose und Störungsbehebung Optionen Beschreibung Nur Logbuch Das Gerät misst weiter. Die Diagnosemeldung wird nur im Untermenü Ereignis-Logbuch (Ereig- nisliste) eingetragen und nicht im Wechsel zur Betriebsanzeige angezeigt. Das Diagnoseereignis wird ignoriert und weder eine Diagnosemeldung generiert noch eingetragen.
- Seite 64 Diagnose und Störungsbehebung Proline Promass E 100 EtherNet/IP Elektronikfehler 1. Daten übertragen oder Gerät rück- Alarm setzen. 2. Service kontaktieren. Datenspeicher 1. DAT-Modul einstecken. Alarm 2. DAT-Modul tauschen. Speicherinhalt 1. Gerät neu starten. Alarm 2. DAT-Modul prüfen oder tauschen. 3. Service kontaktieren.
- Seite 65 Proline Promass E 100 EtherNet/IP Diagnose und Störungsbehebung Prozessgrenzwert Schleichmengenüberwachung aktiv! Nur Logbuch-Eintrag 1. Einstellungen Schleichmengenun- terdrückung prüfen. Prozessgrenzwert Prozessbedingungen prüfen. Warnung Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen. Warnung 2. Überwachungsgrenzen prüfen. Messrohr schwingt nicht 1. Elektronik prüfen.
- Seite 66 Diagnose und Störungsbehebung Proline Promass E 100 EtherNet/IP Letzte Diagnose 2 Diagnoseereignisse sind Zeigt das vor dem aktuellen Diagnosecode, Kurztext bereits aufgetreten Diagnoseereignis zuletzt auf- getretene Diagnoseereignis mit seiner Diagnoseinforma- tion an. Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Webbrowser (® ä 61) •...
- Seite 67 Proline Promass E 100 EtherNet/IP Diagnose und Störungsbehebung Navigationspfad Menü "Diagnose" ® Ereignis-Logbuch ® Filteroptionen Filterkategorien • Alle • Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) • Wartungsbedarf (M) • Information (I) 12.10.3 Übersicht zu Informationsereignissen Ein Informationsereignis wird im Gegensatz zum Diagnoseereignis nur im Ereignis-Logbuch ange- zeigt und nicht in der Diagnoseliste.
- Seite 68 Diagnose und Störungsbehebung Proline Promass E 100 EtherNet/IP Optionen Beschreibung Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werksein- stellung. Wenn keine kundenspezifischen Einstellungen bestellt wurden, ist diese Option nicht sichtbar.
- Seite 69 Proline Promass E 100 EtherNet/IP Diagnose und Störungsbehebung Gerätename Zeigt den Namen vom Mes- Promass 100 sumformer. Befindet sich auch auf Typenschild vom Mes- sumformer. Bestellcode Zeigt den Gerätebestellcode. Zeichenfolge aus Buchsta- ben, Zahlen und bestimmten Befindet sich auch auf...
- Seite 70 • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusammenge- fasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kun- den durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
- Seite 71 • Die für das Messgerät zulässige maximale Messstofftemperatur beachten (® ä 83). 14.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerätetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Ver- triebszentrale.
- Seite 72 Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestim- mungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsbe- rührend sind, in einer bestimmten Art und Weise umzugehen.
- Seite 73 Proline Promass E 100 EtherNet/IP Entsorgung Entsorgung 16.1 Messgerät demontieren 1. Gerät ausschalten. 2. WARNUNG! Personengefährdung durch Prozessbedingungen! Auf gefährliche Prozessbe- dingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
- Seite 74 Technische Daten Proline Promass E 100 EtherNet/IP Technische Daten 17.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündliche, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen die die prozessberührenden Materialien hinreichend beständig sind.
- Seite 75 Proline Promass E 100 EtherNet/IP Technische Daten Messbereiche für Gase Die Endwerte sind abhängig von der Dichte des verwendeten Gases und können mit folgender Formel berechnet werden: × r max(G) max(F) Maximaler Endwert für Gas [kg/h] max(G) Maximaler Endwert für Flüssigkeit [kg/h] max(F) <...
- Seite 76 Technische Daten Proline Promass E 100 EtherNet/IP Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt. EtherNet/IP Gerätediagnose Gerätezustand auslesbar im Input Assembly Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: •...
- Seite 77 Proline Promass E 100 EtherNet/IP Technische Daten Device Level Ring (DLR) Nein Fix Input Exclusive Owner Multicast Instanz Größe [Byte] [ms] Konfiguration Instanz: 0x68 O ® T Konfiguration: 0x66 T ® O Konfiguration: 0x64 Input only Multicast Instanz Größe [Byte]...
- Seite 78 Technische Daten Proline Promass E 100 EtherNet/IP Configuration Configuration Assembly • Software-Schreibschutz • Masseflusseinheit • Masseeinheit • Volumenflusseinheit • Volumeneinheit • Normvolumenfluss-Einheit • Normvolumeneinheit • Dichteeinheit • Normdichteeinheit • Temperatureinheit • Druckeinheit • Länge • Summenzähler 1...3: – Zuordnung – Einheit –...
- Seite 79 Proline Promass E 100 EtherNet/IP Technische Daten Messumformer Klemmen Federkraftklemmen für Aderquerschnitte 0,5…2,5 mm (20…14 AWG) Messumformer Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel Æ 6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½"...
- Seite 80 Technische Daten Proline Promass E 100 EtherNet/IP Beispiel maximale Messabweichung E [%] Q [%] A0016709 Error: maximale Messabweichung in % v.M. (Beispiel) Durchflussrate in % Berechnungsgrundlagen (® ä 82) Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20...
- Seite 81 Proline Promass E 100 EtherNet/IP Technische Daten Berechnungsgrundlagen (® ä 82) Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 × T °C (±0,45 °F ± 0,0025 × (T–32) °F) Reaktionszeit • Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung).
- Seite 82 Technische Daten Proline Promass E 100 EtherNet/IP [% v.M./bar] [mm] [in] –0,009 –0,020 Berechnungsgrundlagen Abhängig vom Durchfluss: Durchfluss ³ Nullpunktstabilität : (Grundgenauigkeit : 100) – Maximale Messabweichung in % v.M.: ±Grundgenauigkeit – Wiederholbarkeit in % v.M.: ±½ × Grundgenauigkeit Durchfluss < Nullpunktstabilität : (Grundgenauigkeit : 100) –...
- Seite 83 Proline Promass E 100 EtherNet/IP Technische Daten Details sind aus der Konformitätserklärung ersichtlich. 17.9 Prozess Messaufnehmer Messstofftemperaturbereich –40…+140 °C (–40…+284 °F) Dichtungen Keine innen liegenden Dichtungen Messstoffdichte 0…5 000 kg/m (0…312 lb/cf) Druck-Temperatur-Kurven Eine Übersicht zu den Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse: Dokument "Technische Information"...
- Seite 84 Technische Daten Proline Promass E 100 EtherNet/IP Kompaktausführung Gewicht Gewicht in SI-Einheiten Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben in [kg]. Gewicht [kg] [mm] Gewicht in US-Einheiten Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben in [lbs].
- Seite 85 Proline Promass E 100 EtherNet/IP Technische Daten Bestellmerkmal "Gehäuse", Option B "Kompakt hygienisch, rostfrei" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet. Elektrischer Anschluss Werkstoff Kabelverschraubung M20 × 1,5 Rostfreier Stahl 1.4404/316L Gewinde G ½"...
- Seite 86 Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung auf- geführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communi- cations and Media Authority (ACMA)".
- Seite 87 Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestä- tigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 97/23/EG. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausgelegt und hergestellt.
- Seite 88 Technische Daten Proline Promass E 100 EtherNet/IP Standarddokumentation Gerätetyp: 8E1B**- Kommunikation Dokumenttyp Dokumentationscode - - - - Kurzanleitung KA01115D EtherNet/IP Betriebsanleitung BA01064D Geräteabhängige Zusatzdoku- Gerätetyp: 8*1B**- mentation Dokumenttyp Zulassung Dokumentationscode Safety Instructions ATEX/IECEx Ex i XA00159D ATEX/IECEx Ex nA XA01029D...
- Seite 89 Proline Promass E 100 EtherNet/IP Anhang Anhang 18.1 Übersicht zum Bedienmenü Die folgende Tabelle gibt eine Übersicht zur gesamten Bedienmenüstruktur mit ihren Menüs und Parametern. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parameters. ® Anzeige/Betrieb (® ä 53) Web server language Status Verriegelung (®...
- Seite 90 Anhang Proline Promass E 100 EtherNet/IP Druckwert (® ä 42) Externer Druck (® ä 43) Kommunikation ® (® ä 43) MAC-Adresse (® ä 43) Default-Netzwerkeinstel- (® ä 43) lungen DHCP client (® ä 43) IP-Adresse (® ä 44) Subnet mask (®...
- Seite 91 Proline Promass E 100 EtherNet/IP Anhang Referenztemperatur (® ä 48) Linearer Ausdehnungskoef- (® ä 48) fizient Quadratischer Ausdeh- (® ä 49) nungskoeffizient ® Sensorabgleich (® ä 49) Einbaurichtung (® ä 49) Nullpunktabgleich ® (® ä 49) Nullpunkt abgleichen (® ä 49) Fortschritt (®...
- Seite 92 Anhang Proline Promass E 100 EtherNet/IP Erweiterter Bestell- (® ä 69) code 1…3 ENP-Version (® ä 69) IP-Adresse (® ä 69) Subnet mask (® ä 69) Default gateway (® ä 69) Messwerte ® (® ä 54) ® Prozessgrößen (® ä 54) Massefluss (®...
- Seite 93 Proline Promass E 100 EtherNet/IP Anhang Diagnoseverhalten ® (® ä 62) Alarmverzögerung Zuordnung Verhalten von (® ä 63) Diagnosenummer 044 Zuordnung Verhalten von (® ä 63) Diagnosenummer 046 Zuordnung Verhalten von (® ä 63) Diagnosenummer 274 Zuordnung Verhalten von (® ä 64)
- Seite 94 Anhang Proline Promass E 100 EtherNet/IP Masseflusseinheit (® ä 40) Masseeinheit (® ä 40) Volumenflusseinheit (® ä 40) Volumeneinheit (® ä 40) Normvolumenfluss-Einheit (® ä 40) Normvolumeneinheit (® ä 40) Dichteeinheit (® ä 40) Normdichteeinheit (® ä 40) Temperatureinheit (® ä 40) Druckeinheit (®...
- Seite 95 Proline Promass E 100 EtherNet/IP Anhang Temperaturdämpfung Schleichmengenunter- ® (® ä 45) drückung Zuordnung Prozessgröße (® ä 45) Einschaltpunkt Schleich- (® ä 45) mengenunterdrück. Ausschaltpunkt Schleich- (® ä 45) mengenunterdrück. Druckstoßunterdrückung (® ä 45) ® Überwachung teilgefüll- (® ä 46) tes Rohr Zuordnung Prozessgröße...
- Seite 96 Anhang Proline Promass E 100 EtherNet/IP Feste Normdichte (® ä 48) Referenztemperatur (® ä 48) Linearer Ausdehnungskoef- (® ä 48) fizient Quadratischer Ausdeh- (® ä 48) nungskoeffizient Sensorabgleich ® (® ä 49) Einbaurichtung (® ä 49) ® Nullpunktabgleich (® ä 49) Nullpunkt abgleichen (®...
- Seite 97 Proline Promass E 100 EtherNet/IP Anhang MAC-Adresse (® ä 43) Default-Netzwerkeinstel- (® ä 43) lungen DHCP client (® ä 43) IP-Adresse (® ä 44) Subnet mask (® ä 44) Default gateway (® ä 44) Webserver Funktionalität (® ä 34) ®...
- Seite 98 Anhang Proline Promass E 100 EtherNet/IP Filteroptionen (® ä 66) ® Geräteinformation (® ä 68) Messstellenbezeichnung (® ä 47) Seriennummer (® ä 68) Firmware-Version (® ä 68) Gerätename (® ä 69) Bestellcode (® ä 69) Erweiterter Bestell- (® ä 69) code 1…3...
- Seite 99 Proline Promass E 100 EtherNet/IP Anhang Minimaler Wert Maximaler Wert ® Simulation (® ä 50) Zuordnung Simulation Pro- (® ä 51) zessgröße Wert Prozessgröße (® ä 51) Simulation Gerätealarm (® ä 51) Endress+Hauser...
