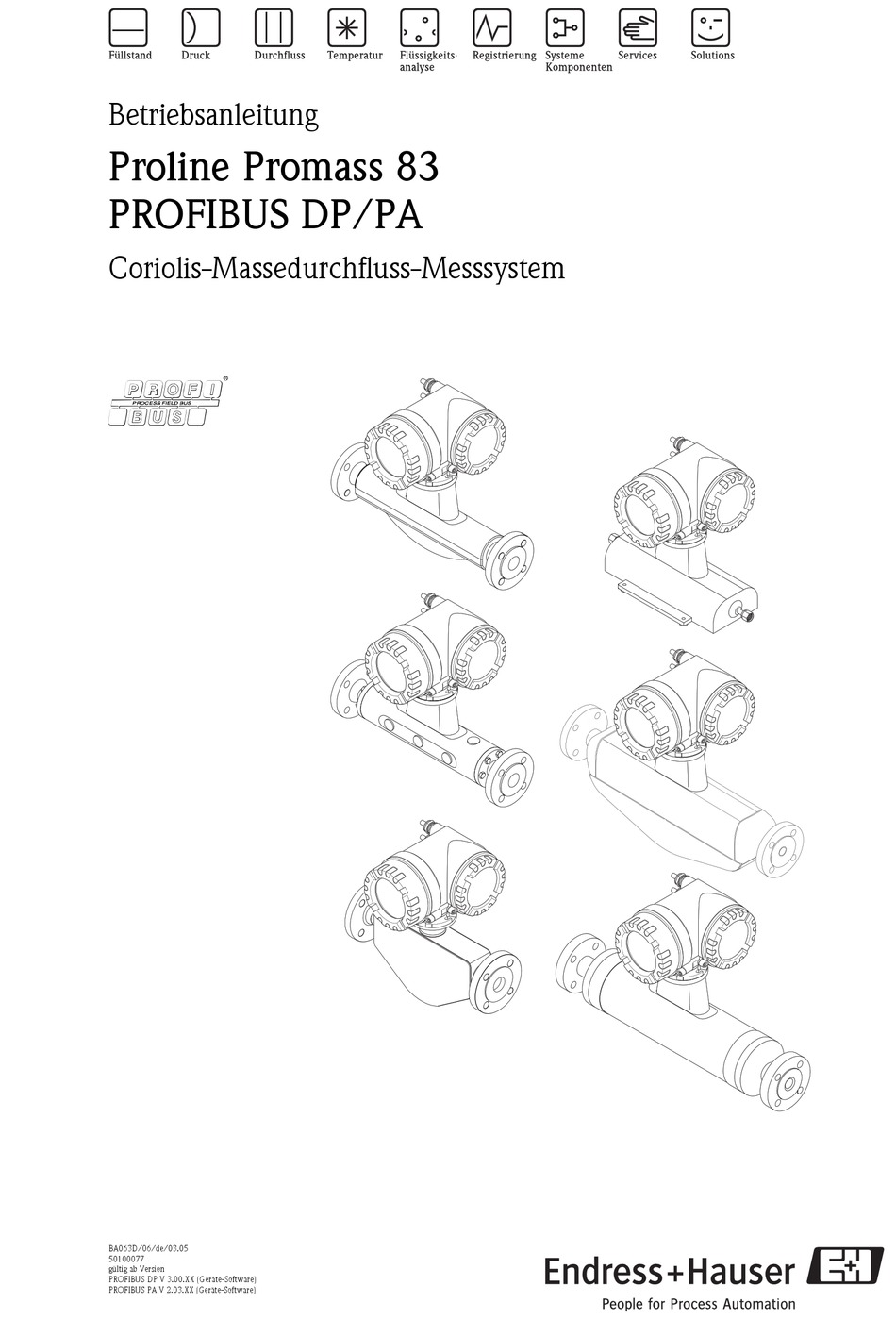

Seite 1 Betriebsanleitung Proline Promass 83 PROFIBUS DP/PA Coriolis-Massedurchfluss-Messsystem BA063D/06/de/03.05 50100077 gültig ab Version PROFIBUS DP V 3.00.XX (Geräte-Software) PROFIBUS PA V 2.03.XX (Geräte-Software)
Seite 2 Kurzanleitung Proline Promass 83 PROFIBUS DP/PA Kurzanleitung Mit der folgenden Kurzanleitung können Sie Ihr Messgerät schnell und einfach in Betrieb nehmen: Sicherheitshinweise Seite 9 ff. ▼ Montage Seite 15 ff. ▼ Verdrahtung Seite 26 ff. ▼ Anzeige- und Bedienelemente Seite 40 ff.
Seite 3 Proline Promass 83 PROFIBUS DP/PA Kurzanleitung Datenspeicherung Seite 115 ff. Einstellungen des Messumformers können auf dem integrierten T-DAT Datenspeicher abge- speichert werden. Hinweis! Für eine zeitsparende Inbetriebnahme, können die Im T-DAT abgespeicherten Einstellungen übertragen werden: – für gleichwertige Messstellen (gleiche Parametrierung,) –...
Seite 4 Kurzanleitung Proline Promass 83 PROFIBUS DP/PA QUICK SETUP für die schnelle Inbetriebnahme Hinweis! Weiterführende Informationen zur Durchführung von Quick Setup-Menüs, insbesondere bei Gerä- ten ohne Vor-Ort-Anzeige, finden Sie im Kapitel "Inbetriebnahme". s. Seite 58 1002 Setup XXX.XXX.XX Quick Setup Inbetriebnahme...
Seite 5 Proline Promass 83 PROFIBUS DP/PA Kurzanleitung Hinweis! • Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBETRIEB- NAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig. • Das Quick Setup “Inbetriebnahme” ist durchzuführen bevor eines der nachfolgend beschriebenen Quick Setups ausge- führt wird.
Seite 6 Kurzanleitung Proline Promass 83 PROFIBUS DP/PA Endress+Hauser...
Seite 7: Inhaltsverzeichnis
Proline Promass 83 PROFIBUS DP/PA Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....9 Bedienung ..... . 39 Bestimmungsgemäße Verwendung .
Seite 8 Proline Promass 83 PROFIBUS DP/PA Inhaltsverzeichnis 6.6.2 Kompatibilität zum PROFIBUS Software-Historie ......145 Vorgängermodell PROMASS 63 mit Profil Version 2.0 .
Seite 9: Sicherheitshinweise
• Das Gerät darf nur durch Personal bedient werden, das vom Anlagenbetreiber autorisiert und eingewiesen wurde. Die Anweisungen in dieser Betriebsanleitung sind unbedingt zu befolgen. • Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Materialbeständigkeit messstoffberührender Teile abzuklären. Für die Auswahl messstoff- berührender Materialien hinsichtlich ihrer Korrosionsbeständigkeit im Prozess ist der Anwender...
Seite 10: Rücksendung
Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular “Erklärung zur Kontamination” bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren, zu prüfen oder zu reparieren.
Seite 11: Identifizierung
Proline Promass 83 PROFIBUS DP/PA Identifizierung Identifizierung Gerätebezeichnung Das Durchfluss-Messsystem “Promass 80/83” besteht aus folgenden Teilen: • Messumformer Promass 80 bzw. 83 • Messaufnehmer Promass F, Promass M, Promass E, Promass A, Promass H oder Promass I Zwei Ausführungen sind verfügbar: •...
Seite 12: Typenschild Messaufnehmer
Identifizierung Proline Promass 83 PROFIBUS DP/PA 2.1.2 Typenschild Messaufnehmer ENDRESS+HAUSER PROMASS F XXF25-XXXXXXXXXXXX Order Code: 12345678901 Ser.No.: ABCDEFGHJKLMNPQRST TAG No.: DN25 / 1" 2.5100 / -11 K-factor: Size : DN25 / 1" EN (DIN) PN100 1.4539 / 904L Materials: 200°C / 392°F TMmax.:...
Seite 13: Typenschild Anschlüsse
Proline Promass 83 PROFIBUS DP/PA Identifizierung 2.1.3 Typenschild Anschlüsse active See operating manual passive Betriebsanleitung beachten normally open contact Observer manuel d'instruction normally closed contact 12345678912 Ser.No.: L1/L+ Supply / Versorgung / N/L- Tension d'alimentation 26 = A (RS485) PROFIBUS DP 27 = B (RS485) 3...30 VDC, Ri = 3 kOhm...
Seite 14: Zertifikate Und Zulassungen
Anforderungen gemäß EN 61326/A1. Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun- gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Das Durchfluss-Messgerät Promass 83 hat alle durchgeführten Testprozeduren erfolgreich bestan- den und ist durch die PNO (PROFIBUS Nutzer-Organisation) zertifiziert und registriert.
Seite 15: Montage
Proline Promass 83 PROFIBUS DP/PA Montage Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. • Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
Seite 16: Lagerung
Montage Proline Promass 83 PROFIBUS DP/PA 3.1.3 Lagerung Beachten Sie folgende Punkte: • Für Lagerung (und Transport) ist das Messgerät stoßsicher zu verpacken. Dafür bietet die Originalverpackung optimalen Schutz. • Die zulässige Lagerungstemperatur beträgt –40...+80 °C (vorzugsweise +20 °C). • Entfernen Sie die auf die Prozessanschlüsse montierten Schutzscheiben oder Schutzkappen erst unmittelbar vor der Montage.
Seite 17 Proline Promass 83 PROFIBUS DP/PA Montage Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite, verhindern das Leerlaufen des Messaufnehmers während der Messung. F06-xxxxxxxx-11-00-00-xx-002 Abb.
Seite 18: Einbaulage
Montage Proline Promass 83 PROFIBUS DP/PA 3.2.3 Einbaulage Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Einbaulage Promass A Vertikal: Empfohlene Einbaulage mit Strömungsrichtung nach oben. Bei stehendem Messstoff sinken mitge- führte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich.
Seite 19 Proline Promass 83 PROFIBUS DP/PA Montage Einbaulage Promass F, M, E, H, I Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrichtung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Vertikal: Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht V). Bei stehendem Messstoff sinken mitgeführte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich.
Seite 20: Beheizung
(z.B. V330-35A) mit folgenden Eigenschaften vorgenommen werden: ≥ 300 – Relative magnetische Permeabilität µ – Blechdicke d ≥ 0,35 mm • Angaben über zulässige Temperaturbereiche → Seite 158 Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil bestellt werden können. Endress+Hauser...
Seite 21: Wärmeisolation
Proline Promass 83 PROFIBUS DP/PA Montage 3.2.5 Wärmeisolation Bei einigen Medien ist darauf zu achten, dass im Bereich des Messaufnehmers keine Wärmezufuhr stattfinden kann. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. max. 60 max. 60 F06-83FHTxxx-06-00-xx-xx-001 Abb. 10: Im Falle der Promass F Hochtemperatur-Ausführung ist eine maximale Isolationsdicke von 60 mm im Bereich der Elektronik/Hals einzuhalten.
Seite 22: Einbau
Montage Proline Promass 83 PROFIBUS DP/PA Einbau 3.3.1 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Warnung! Bei Geräten mit der Zulassung EEx d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders als hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation dargestellt.
Seite 23: Montage Wandaufbaugehäuse
Proline Promass 83 PROFIBUS DP/PA Montage 3.3.2 Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: • Direkte Wandmontage • Schalttafeleinbau (mit separatem Montageset, Zubehör)→ Seite 24 • Rohrmontage (mit separatem Montageset, Zubehör)→ Seite 24 " Achtung! • Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich (–20...+60°C, optional: –40...+60°C) nicht überschritten wird.
Seite 24 Montage Proline Promass 83 PROFIBUS DP/PA Schalttafeleinbau Einbauöffnung in der Schalttafel gemäss Abbildung vorbereiten. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt. Gegenmuttern anziehen.
Seite 25: Vor-Ort-Anzeige Drehen
Proline Promass 83 PROFIBUS DP/PA Montage 3.3.3 Vor-Ort-Anzeige drehen Schrauben Sie den Elektronikraumdeckel vom Messumformergehäuse ab. Drücken Sie die seitlichen Verriegelungstasten des Anzeigemoduls und ziehen Sie das Modul aus der Elektronikraumabdeckplatte heraus. Drehen Sie die Anzeige in die gewünschte Lage (max. 4 x 45° in beide Richtungen) und setzen Sie sie wieder auf die Elektronikraumabdeckplatte auf.
Seite 26: Verdrahtung
Verdrahtung Warnung! Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. Kabelspezifikationen PROFIBUS 4.1.1 Kabelspezifikation PROFIBUS DP Zwei Varianten der Busleitung sind in der IEC 61158 spezifiziert. Für alle Übertragungsraten bis zu 12 Mbit/s kann Kabeltyp A verwendet werden.
Seite 27: Weiterführende Informationen
Proline Promass 83 PROFIBUS DP/PA Verdrahtung Stichleitungen Beachten Sie folgende Punkte: • Länge der Stichleitungen < 6,6 m (bei max.1,5 MBit/s) • Bei Übertragungsraten >1,5 MBit/s sollten keine Stichleitungen verwendet werden. Als Stichlei- tung wird die Leitung zwischen Anschlussstecker und Bustreiber im Feldgerät bezeichnet. Anla- generfahrungen haben gezeigt, dass bei der Projektierung von Stichleitungen sehr vorsichtig vor- gegangen werden sollte.
Seite 28 Verdrahtung Proline Promass 83 PROFIBUS DP/PA Maximale Gesamtkabellänge Die maximale Netzwerkausdehnung ist von der Zündschutzart und den Kabelspezifikationen abhängig. Die Gesamtkabellänge setzt sich aus der Länge des Hauptkabels und der Länge aller Stich- leitungen (>1 m) zusammen. Beachten Sie folgende Punkte: •...
Seite 29: Schirmung Und Erdung
Proline Promass 83 PROFIBUS DP/PA Verdrahtung 4.1.3 Schirmung und Erdung Bei der Gestaltung des Schirmungs- und Erdungskonzeptes eines Feldbussystems sind drei wichtige Aspekte zu beachten: • Elektromagnetische Verträglichkeit (EMV) • Explosionsschutz • Personenschutz Um eine optimale Elektromagnetische Verträglichkeit von Systemen zu gewährleisten ist es wichtig, dass die Systemkomponenten und vor allem die Leitungen, welche die Komponenten verbinden, geschirmt sind und eine lückenlose Schirmung gegeben ist.
Seite 30: Anschluss Getrenntausführung
Verdrahtung Proline Promass 83 PROFIBUS DP/PA Anschluss Getrenntausführung 4.2.1 Anschluss Verbindungskabel Messaufnehmer/-umformer Warnung! • Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren bzw. verdrahten Sie das Messgerät nicht unter Netzspannung. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
Seite 31: Anschluss Der Messeinheit
Proline Promass 83 PROFIBUS DP/PA Verdrahtung Anschluss der Messeinheit 4.3.1 Anschlussklemmenbelegung Hinweis! Die elektrischen Werte der Ein- und Ausgänge finden Sie in dem Kapitel “Technische Daten”. PROFIBUS DP " Achtung! Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle) auf die I/O-Platine gesteckt werden.
Seite 32: Anschluss Messumformer
Verdrahtung Proline Promass 83 PROFIBUS DP/PA 4.3.2 Anschluss Messumformer Warnung! • Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
Seite 33: Anschlussschema Profibus Dp
Proline Promass 83 PROFIBUS DP/PA Verdrahtung 4.3.3 Anschlussschema PROFIBUS DP Nicht umrüstbare Platine (Bestellvariante 83***-***********J) (+5 V) N (L–) (DGND) L1 (L+) A (RS485) B (RS485) B (RS485) A (RS485) (DGND) (+5 V) 20 21 22 23 24 25 26 27...
Seite 34 Verdrahtung Proline Promass 83 PROFIBUS DP/PA Umrüstbare Platinen (Bestellvariante 83***-***********V und 83***-***********P) (L–) A (RS485) (L+) B (RS485) B (RS485) A (RS485) + – + – + – – 24 25 26 27 20 21 22 23 – – N (L-)
Seite 35: Anschlussschema Propfibus Pa
Proline Promass 83 PROFIBUS DP/PA Verdrahtung 4.3.4 Anschlussschema PROPFIBUS PA Nicht umrüstbare Platinen (Bestellvariante 83***-***********F und 83***-***********H) N (L–) PA (+) L1 (L+) PA (–) PA (–) PA (+) 20 21 22 23 24 25 26 27 N (L-) L1 (L+) a0002312 Abb.
Seite 36 • Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen. Optional ist das Gerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk liefer- bar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Ersatzteil bestellt werden.→ Seite 117 F06-xxxPBxxx-04-xx-xx-xx-000 Abb.
Seite 37: Schutzart
Proline Promass 83 PROFIBUS DP/PA Verdrahtung Technische Daten (Feldbus-Gerätestecker): Anschlussquerschnitt 0,75 mm Anschlussgewinde PG 13.5 Schutzart IP 67 nach DIN 40 050 IEC 529 Kontaktoberfläche CuZnAu Werkstoff Gehäuse Cu Zn, Oberfläche Ni Brennbarkeit V - 2 nach UL - 94 Betriebstemperatur –40...+85 °C...
Seite 38: Anschlusskontrolle
Verdrahtung Proline Promass 83 PROFIBUS DP/PA Anschlusskontrolle Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? 85...260 V AC (45...65 Hz)
Seite 39: Bedienung
Proline Promass 83 PROFIBUS DP/PA Bedienung Bedienung Bedienung auf einen Blick Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Bediener verschiedene Möglichkeiten zur Verfügung: Vor-Ort-Anzeige (Option) → Seite 40 Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen, gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme durchfüh-...
Seite 40: Vor-Ort-Anzeige
Bedienung Proline Promass 83 PROFIBUS DP/PA Vor-Ort-Anzeige 5.2.1 Anzeige- und Bedienelemente Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr Gerät über das “Quick Setup” bzw. die Funktionsmatrix konfigurieren. Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss- richtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden.
Seite 41: Anzeigedarstellung (Betriebsmodus)
Proline Promass 83 PROFIBUS DP/PA Bedienung 5.2.2 Anzeigedarstellung (Betriebsmodus) Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen Bedürfnissen anzupassen (→...
Seite 42: Anzeigesymbole
Bedienung Proline Promass 83 PROFIBUS DP/PA 5.2.4 Anzeigesymbole Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen. Anzeigesymbol Bedeutung Anzeigesym- Bedeutung Systemfehler Prozessfehler Störmeldung Hinweismeldung (mit Auswirkung auf Ausgänge) (ohne Auswirkung auf Ausgänge)
Seite 43 Proline Promass 83 PROFIBUS DP/PA Bedienung Anzeigesymbol Bedeutung Anzeigesym- Bedeutung Füllmenge Gesamtfüllmenge a0001204 a0001203 Messstofftemperatur Füllmengenzähler (x-mal) a0001205 a0001207 PROFIBUS Kommunikation aktiv Anzeigewert (Display Value) z.B. über Filedcare mit Status GOOD = gut a0002318 a0001206 Anzeigewert (Display Value) Anzeigewert (Display Value)
Seite 44: Abfüllprozesse Über Die Vor-Ort-Anzeige Steuern
Bedienung Proline Promass 83 PROFIBUS DP/PA 5.2.5 Abfüllprozesse über die Vor-Ort-Anzeige steuern Mit Hilfe des optionalen Softwarepakets “Abfüllen (Batching)” (F-CHIP, Zubehör → Seite 117) können Abfüllprozesse direkt über die Vor-Ort-Anzeige durchgeführt werden. Damit ist das Gerät vollumfänglich als “Batchcontroller” im Feld einsetzbar.
Seite 45: Kurzanleitung Zur Funktionsmatrix
Proline Promass 83 PROFIBUS DP/PA Bedienung Kurzanleitung zur Funktionsmatrix Hinweis! • Beachten Sie unbedingt die allgemeinen Hinweise → Seite 46 • Funktionsbeschreibungen → Handbuch “Beschreibung Gerätefunktionen” HOME-Position → F → Einstieg in die Funktionsmatrix Block auswählen (z.B. AUSGÄNGE) Gruppe auswählen (z.B. STROMAUSGANG 1) Funktionsgruppe auswählen (z.B.
Seite 46: Allgemeine Hinweise
• Ist die Programmierung gesperrt und werden in einer beliebigen Funktion die P Bedienelemente betätigt, erscheint auf der Anzeige automatisch eine Aufforderung zur Code-Eingabe. • Wird als Kundencode “0” eingegeben, so ist die Programmierung immer freigegeben! • Falls Sie den persönlichen Code nicht mehr greifbar haben, kann Ihnen Ihre Endress+Hauser- Serviceorganisation weiterhelfen. "...
Seite 47: Fehlermeldungen
Proline Promass 83 PROFIBUS DP/PA Bedienung Fehlermeldungen 5.4.1 Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten: •...
Seite 48: Bedienmöglichkeiten
Proline Promass 83 PROFIBUS DP/PA Bedienmöglichkeiten 5.5.1 Fieldcare Fieldcare ist Endress+Hauser’s FDT basierendes Anlagen-Asset-Management-Tool und ermöglicht die Konfiguration und Diagnose von intelligenten Feldgeräten. Durch Nutzung von Zustandinfor- mationen verfügen Sie zusätzlich über ein einfaches aber effektives Tool zur Überwachung der Geräte.
Seite 49: Bedienprogramme
Proline Promass 83 PROFIBUS DP/PA Bedienung 5.5.4 Gerätebeschreibungsdaten für Bedienprogramme Nachfolgend wird die passende Gerätebeschreibungsdatei, für das jeweilige Bedientool, sowie die Bezugsquelle ersichtlich. PROFIBUS DP → Funktion "Gerätesoftware" Gültig für Gerätesoftware: 3.00.XX Gerätedaten PROFIBUS DP (RS485) → Funktion "PROFIL VERSION"...
Seite 50 Bedienung Proline Promass 83 PROFIBUS DP/PA PROFIBUS PA → Funktion "Gerätesoftware" Gültig für Gerätesoftware: 2.03.XX Gerätedaten PROFIBUS PA → Funktion "PROFIL VERSION" Profil Version: → Funktion "GERÄTE ID" Promass 83 ID-Nr.: 152Ahex Profil ID-Nr.: 9742hex GSD Informationen: Promass 83 GSD-Datei: Extented Format: eh3x152A.gsd...
Seite 51: Hardware-Einstellungen Profibus Dp
Proline Promass 83 PROFIBUS DP/PA Bedienung Hardware-Einstellungen PROFIBUS DP 5.6.1 Einstellen des Schreibschutzes Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschal- tet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Gerätepara- meter via PROFIBUS nicht möglich.
Seite 52: Einstellen Der Geräteadresse
Bedienung Proline Promass 83 PROFIBUS DP/PA 5.6.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Gerätea- dressen liegen im Bereich 0…125. In einem PROFIBUS DP/PA Netz kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht erkannt.
Seite 53: Abschlusswiderstände Einstellen
Proline Promass 83 PROFIBUS DP/PA Bedienung 5.6.3 Abschlusswiderstände einstellen Hinweis! Es ist wichtig die RS485 Leitung am Anfang und Ende des Bussegments richtig abzuschließen, da Fehlanpassungen der Impedanz zu Reflexionen auf der Leitung führen und dadurch eine fehlerhafte Kommunikationsübertragung verursacht werden kann.
Seite 54: Konfiguration Stromausgang
Bedienung Proline Promass 83 PROFIBUS DP/PA 5.6.4 Konfiguration Stromausgang Die Konfiguration des Stromausgangs als “aktiv” oder “passiv” erfolgt über verschiedene Steckbrücken auf der I/O-Platine bzw. auf dem Strom-Sub-Modul. Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronik- raumabdeckung entfernen.
Seite 55: Konfiguration Relaisausgang
Proline Promass 83 PROFIBUS DP/PA Bedienung 5.6.5 Konfiguration Relaisausgang Über zwei Steckbrücken auf der I/O-Platine bzw. dem steckbaren Sub-Modul kann der Relais- kontakt wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion “ISTZUSTAND RELAISAUSGANG” (Nr. 4740) ist diese Konfiguration jederzeit abrufbar.
Seite 56: Hardware-Einstellungen Profibus Pa
Bedienung Proline Promass 83 PROFIBUS DP/PA Hardware-Einstellungen PROFIBUS PA 5.7.1 Einstellen des Schreibschutzes Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschal- tet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Gerätepara- meter via PROFIBUS nicht möglich.
Seite 57: Einstellen Der Geräteadresse
Proline Promass 83 PROFIBUS DP/PA Bedienung 5.7.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Gerätea- dressen liegen im Bereich 0…125. In einem PROFIBUS DP/PA Netz kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht erkannt.
Seite 58: Inbetriebnahme
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Mess- stelle in Betrieb nehmen: • Checkliste “Einbaukontrolle” → Seite 25 • Checkliste “Anschlusskontrolle” Hinweis! Beim Einsatz von PROFIBUS PA ist folgendes zu beachten: •...
Seite 59: Quick Setup
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Quick Setup Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über das Konfigurationsprogramm, z. B. Fieldcare oder ToF Tool - Fieldtool Package zu konfigurieren. Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über das Quick Setup-Menü...
Seite 60 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA 1002 Setup XXX.XXX.XX Quick Setup Inbetriebnahme 2000 Sprache HOME-POSITION Einstellvorgaben Auswahl der Systemeinheit Temperatur Massefluss Volumenfluss Normvol.-fluss Dichte Beenden 0400 0402 0404 0420 0422 Einheit Einheit Einheit Einheit Einheit Volumenfluss Dichte Temperatur Massefluss Normvol.-fluss...
Seite 61: Quick Setup "Abfüllen" (Batching)
Hinweis! Diese Funktion ist nur dann verfügbar, wenn im Messgerät die Zusatzsoftware “Batching” installiert ist (Bestelloption). Diese Software kann auch nachträglich bei Endress+Hauser als Zubehör bestellt werden. → Seite 117 Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen geführt, die für den Abfüllbetrieb anzupassen und zu konfigurieren sind.
Seite 62 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA XXX.XXX.XX Quick Setup HOME-POSITION 1005 Setup Abfüllen Einschaltpunkt 6402 Schleichmenge Durchfluss- 6603 dämpfung Druckstoss- 6404 unterdrückung 7200 Füllauswahl 7201 Füllname 7203 Füllmenge Fixe 7204 Korrekturmenge Auswahl Relais 1 Relais 2 Ausgang? Zuordnung 4700 Relaisausgang 4780 Klemmen-Nr.
Seite 63 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Quick Setup “Abfüllen” (Batching) HOME-Position → F → MESSGRÖSSE (A) MESSGRÖSSE → O → QUICK SETUP (B) QUICK SETUP → N → QUICK SETUP ABFÜLLEN (1005) Auszuwählende Einstellung ( P ) Funktions-Nr. Funktionsname (zur nächsten Funktion mit F ) 1005 QUICK SETUP ABFÜLLEN...
Seite 64 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Schleichmenge / Werkeinstellungen (v ∼ 0,04 m/s) Nennweite [mm] SI-Einheiten [kg/h] US-Einheiten [lb/min] 0,08 0,003 0,40 0,015 1,80 0,066 8,00 0,300 26,00 1,000 72,00 2,600 72,00 2,600 180,00 6,600 180,00 6,600 300,00 11,000 300,00...
Seite 65: Quick Setup "Pulsierender Durchfluss
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme 6.3.3 Quick Setup “Pulsierender Durchfluss” Hinweis! Das Quick Setup “Pulsierender Durchfluss” ist nur verfügbar, wenn das Messgerät über einen Strom- oder Frequenzausgang verfügt. Beim Einsatz von Pumpentypen die bauartbedingt pulsierend fördern, wie Kolben-, Schlauch-, Exzenterpumpen, usw., entsteht ein zeitlich stark schwankender Durchfluss.
Seite 66 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Durchführen des Quick Setups “Pulsierender Durchfluss” Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen geführt, die für den Messbetrieb bei pulsierendem Durchfluss angepasst und konfiguriert werden müssen. Bereits konfigurierte Werte, wie Messbereich, Strombereich oder Endwert, werden dadurch nicht verändert!
Seite 67 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Quick Setup “Pulsierender Durchfluss” HOME-Position → F → MESSGRÖSSE (A) MESSGRÖSSE → O → QUICK SETUP (B) QUICK SETUP → N → QS-PULS. DURCHFL. (1003) Auswahl mit ( P ) Funktions-Nr. Funktionsname 1003 QS-PULS. DURCHFL.
Seite 68: Quick Setup "Gasmessung
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA 6.3.4 Quick Setup “Gasmessung” Das Messgerät ist nicht nur für die Messung von Flüssigkeiten geeignet. Die vom Coriolisprinzip abgeleitete direkte Massemessung ist auch für die Erfassung von Gasen möglich. Dazu können die entsprechenden Gerätefunktionen entweder über ein Konfigurationsprogramm oder über die Vor- Ort-Anzeige konfiguriert werden.
Seite 69 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Quick Setup “Gasmessung” HOME-Position → F → MESSGRÖSSE (A) MESSGRÖSSE → O → QUICK SETUP (B) QUICK SETUP → N → QS-GASMESSUNG (1004) Auszuwählende Einstellung ( P ) Funktions-Nr. Funktionsname (zur nächsten Funktion mit F )
Seite 70: Quick Setup "Kommunikation
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA 6.3.5 Quick Setup “Kommunikation” Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem PROFI- BUS Master und Slave notwendig, welche bei der Parametrierung verschiedener Funktionen berücksichtigt werden müssen. Über das Quick Setup “Kommunikation” können diese Funktionen einfach und schnell parametriert werden.
Seite 71 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Quick Setup “Kommunikation” 6141 SET UNIT TO BUS In dieser Funktion kann die Übertragung der eingestellten Syste- meinheiten an das Automatisierungssystem freigegeben werden. Durch die Betätigung der F Taste werden die Messwerte und die eingestellen Systemeinheiten an das Automatisierungssystem übertragen.
Seite 72: Datensicherung Mit
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA 6.3.6 Datensicherung mit “T-DAT VERWALTEN” Mit Hilfe der Funktion "T-DAT VERWALTEN" ist es möglich alle Einstellungen und Parameter des Geräts auf dem T-DAT Datenspeicher abzuspeichern. XXX.XXX.XX QUICK SETUP HOME-POSITION 1009 T-DAT VERWALTEN LADEN ABBRECHEN...
Seite 73: Gerätekonfiguration
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Gerätekonfiguration 6.4.1 Konzentrationsmessung Das Messgerät erfasst gleichzeitig 3 primäre Messgrößen: • Massedurchfluss • Messstoffdichte • Messstofftemperatur Diese Messgrößen ermöglichen standardmäßig die Berechnung weiterer Prozessgrößen wie z.B. Volumenfluss, Normdichte (Dichte bei Normtemperatur) und Normvolumenfluss. Das optionale Softwarepaket “Konzentrationsmessung” (F-CHIP, Zubehör) bietet eine Vielzahl zusätzlicher Dichtefunktionen.
Seite 74 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA ENDRESS+HAUSER HOME POSITION Spezial- Dichte- funktion funktionen Einstellungen 7000 Dichtefunktion Auswahl ° API %-MASSE ° BAUME °BRIX FLEXIBLE ° PLATO %-VOLUMEN ° BALLING 7001 7007 7007 siehe separate Referenzdichte Ausdehnungs- Ausdehnungs- Beschreibung Trägermessstoff koeffizient linear...
Seite 75: Konzentrationsmessung Mit Flexibler Berechnungsfunktion
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Brixgrade (Dichte wässriger Saccharose-Lösungen in kg/m °Brix 10°C 20°C 30°C 40°C 50°C 60°C 70°C 80°C 1321,46 1316,56 1311,38 1305,93 1300,21 1294,21 1287,96 1281,52 1352,55 1347,49 1342,18 1336,63 1330,84 1324,80 1318,55 1312,13 1384,58 1379,38 1373,88...
Seite 76 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Beispiel: Die nachfolgende Konzentrationstabelle dient nur als Beispiel. Temperatur 10°C 15°C 20°C 25°C 30°C Dichte 825 kg/m 93,6% 92,5% 91,2% 90,0% 88,7% 840 kg/m 89,3% 88,0% 86,6% 85,2% 83,8% 855 kg/m 84,4% 83,0% 81,5%...
Seite 77 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Berechnungsart “% MASSE 2D” oder “% VOLUMEN 2D” Für diese Berechnungsart muss der Zusammenhang zwischen den zwei Größen Konzentration und Normdichte bekannt sein (2-dimensional), z.B. in Form einer Tabelle. Damit kann die Konzentra- tion aus den gemessenen Dichte- und Temperaturwerten mit folgender Formel berechnet werden (die Koeffizienten AO, A1, usw.
Seite 78: Erweiterte Diagnosefunktionen
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA 6.4.2 Erweiterte Diagnosefunktionen Mit Hilfe des optionalen Softwarepakets “Erweiterte Diagnose” (F-CHIP, Zubehör → Seite 117) können frühzeitig Veränderungen am Messsystem, z.B. durch Belagsbildung oder durch Korrosion und Abrasion von Messrohren, erkannt werden. Solche Einflüsse vermindern im Normalfall die Messgenauigkeit oder führen in extremen Fällen zu Systemfehlern.
Seite 79: Warnmeldungen Auslösen
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Warnmeldungen auslösen Allen für die Diagnose relevanten Prozess-/Geräteparametern kann bei Bedarf ein Grenzwert zuge- ordnet werden, bei dessen Überschreitung eine Warnmeldung ausgelöst wird → Funktion WARN- MODUS (7403). Der Grenzwert wird als absolute (+/–) oder relative Abweichung gegenüber dem Referenzwert ins Messsystem eingegebenen →...
Seite 80: Inbetriebnahme Der Profibus-Schnittstelle
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme der PROFIBUS-Schnittstelle Hinweis! • Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen finden Sie im Handbuch “Beschreibung Gerätefunktionen”, das ein separater Bestandteil dieser Betriebsan- leitung ist. • Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein Zahlen- code (Werkeinstellung: 83) eingegeben werden.
Seite 81 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Konfiguration der Analog Input Funktionsblöcke 1…6: Promass 83 verfügt über sechs Analog Input Funktionsblöcke. Die nachfolgende Beschreibung gilt exemplarisch für die Konfiguration des Analog Input Funktionsblock 1. • Wählen Sie im Parameter ”KANAL“ die Messgrösse aus (z.B. Massefluss), die zyklisch über den Analog Input Funktionsblock 1 an den PROFIBUS Master übertragen werden soll:...
Seite 82 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Messgrösse Kennung für Parameter ”KANAL“ Füllmengenzähler 1348 Gesamtfüllmenge 1349 Füllzeit 1354 Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware “Erweiterte Diagnose” installiert ist (Bestelloption) Abweichung Massefluss 1603 Abweichung Dichte 1620 Abweichung Normdichte 1637...
Seite 83 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische Kommunikation zum PRO- FIBUS Master erfolgen soll. GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → BETRIEB (614) → SELECTION GSD (6140) → Auswahl: – HERSTELLER SPEZ. (Werkeinstellung): Promass 83 wird im herstellerspezifischen Modus betrieben –...
Seite 84: Inbetriebnahme Profibus Pa
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA 6.5.2 Inbetriebnahme PROFIBUS PA Folgende Schritte sind nacheinander durchzuführen: Überprüfen des Hardware-Schreibschutzes: Hinweis! – Im Parameter ”SCHREIBSCHUTZ” wird angezeigt, ob ein Schreibzugriff auf das Messgerät über PROFIBUS möglich ist – Die Überprüfung ist nicht für Bedienung über Vor-Ort Anzeige erforderlich.
Seite 85 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Konfiguration der Summenzähler 1-3: Promass 83 verfügt über 3 Summenzähler. Die nachfolgende Beschreibung gilt exemplarisch für Summenzähler 1. • Wählen Sie im Parameter ”KANAL“ die Messgrösse aus (z.B. Massefluss), die als Summen- zählerwert 1 an den PROFIBUS Master übertragen werden soll: GRUNDFUNKTION (G) →...
Seite 86: Systemintegration Profibus
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Systemintegration PROFIBUS 6.6.1 Gerätestammdaten-Datei (GSD-Datei) Für die PROFIBUS Netzwerkprojektierung wird für jeden Busteilnehmer (PROFIBUS Slave) die Gerätestammdaten-Datei (GSD-Datei) benötigt. Die GSD-Datei enthält eine Beschreibung der Eigenschaften eines PROFIBUS-Geräts, wie z. B. unterstützte Datenübertragungsgeschwindigkeit und Anzahl der Ein- und Ausgangsdaten.
Seite 87: Bezeichnung Der Promass 83 Gsd-Datei
Bezeichnung der Promass 83 GSD-Datei Jedes Gerät erhält von der PROFIBUS-Nutzerorganisation (PNO) eine ID-Nummer. Aus dieser leitet sich der Name der Gerätestammdaten-Datei (GSD-Datei) und der zugehörigen Dateien ab. Für Endress+Hauser beginnt die ID-Nr. mit der Herstellerkennung 15xx, gefolgt von der entsprechen- den Gerätekennung: →...
Seite 88 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Inhalte der Download-Datei aus dem Internet und der CD-ROM • Alle Endress+Hauser GSD-Dateien (Standard und Extended Format) • Endress+Hauser Typ-Dateien • Endress+Hauser Bitmap-Dateien • Hilfsreiche Informationen zu den Geräten Beispiel Vor der Projektierung ist zu entscheiden mit welcher GSD-Datei der Promass 83 im PROFIBUS Mastersystem projektiert werden soll.
Seite 89: Profil Version 2.0
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme 6.6.2 Kompatibilität zum PROFIBUS Vorgängermodell PROMASS 63 mit Profil Version 2.0 Promass 63 mit Profil Version 2.0 ist das Vorgängermodell des Promass 83. Wird der Promass 63 bereits in der Anlage eingesetzt und das Gerät muss ausgetauscht werden, so kann der Promass 83 als Ersatzgerät eingesetzt werden, ohne dass eine Neuprojektierung des PROFIBUS DP Netzwerkes...
Seite 90: Zyklischer Datenaustausch Profibus Dp
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Zyklischer Datenaustausch PROFIBUS DP 6.7.1 Blockmodell Das dargestellte Blockmodell zeigt, welche Ein- und Ausgangsdaten Promass 83 für den zyklischen Datenaustausch über PROFIBUS DP zur Verfügung stellt: Messgröße 1 Physical XXX.XXX.XX Vor-Ort Ausgangswert AI essgröße...
Seite 91: Werkeinstellung
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Zuordnung der Messgrößen zum Modul AI Das Modul AI kann unterschiedliche Messgrößen an das PROFIBUS Mastersystem übertragen. Die Zuordnung der Messgrößen zu den Analog Input Funktionsblöcken 1…6 erfolgt über die Vor- Ort Anzeige oder mit Hilfe eines Klasse 2 Master (Bedienprogramm) im Parameter „KANAL“: Konfiguration über Vor-Ort Anzeige:...
Seite 92 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Messgrösse Kennung für Parameter ”KANAL“ °Baume °API °Plato 1175 °Balling °Brix Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware “Viskosität” installiert ist (Bestelloption) Dyn. Viscosity 1177 Kin. Viscosity 1178 T. Comp. Dyn. Viscosity 1179 T.
Seite 93: Modul Total - Zyklische Übertragung Der Summenzählerwerte
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Modul TOTAL - zyklische Übertragung der Summenzählerwerte Das Messgerät verfügt über drei Summenzähler Funktionsblöcke. Die Summenzählerwerte können über das Modul TOTAL vom Automatisierungssystem zyklisch ausgelesen werden. Dabei erfolgt die zyklische Übertragung der Summenzählerwerte zum Automatisierungssystem in Datenblöcken zu 5 Byte.
Seite 94 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Hinweis! Die Messgrößen für die Software-Optionen "Konzentrationsmessung" ist nur verfügbar, wenn im Messgerät die entsprechende Zusatzsoftware installiert ist. Wird bei nicht installierter Zusatzsoft- ware trotzdem die Messgröße ausgewählt, wird als Wert für die Messgröße “0” an das Automati- sierungsgerät (PROFIBUS Master) übertragen.
Seite 95: Datenstruktur Der Unterstützten Modulkombinationen
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Datenstruktur der unterstützten Modulkombinationen Die in der Tabelle dargestellten Module können im Automatisierungssystem in Verbindung mit dem Modul TOTAL (Summenzählerwert) über die folgenden Modulkombinationen eingebunden wer- den: SETTOT_TOTAL Ausgangsdaten: Eingangsdaten: Byte 1 Byte 1...
Seite 96 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Modul CONTROL_BLOCK - zyklische Steuerung von Gerätefunktionen Über das Modul CONTROL_BLOCK ist das Messgerät in der Lage, im zyklischen Datenaustausch gerätespezifische Steuervariablen zu verarbeiten (z.B. das Einschalten der Messwertunterdrü- ckung). Datenstruktur des Moduls CONTROL_BLOCK:...
Seite 97 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Hinweis! Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch den zyklischen Datenaustausch ausgeführt, wenn das Ausgangsbytes von “0” auf das betreffende Bitmuster wech- selt. Der Wechsel des Ausgangsbytes muss immer von “0” ausgehen. Ein Wechsel zurück auf “0”...
Seite 98 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Modul BATCHING_FIX_COMP_QUANTITY - zyklische Übertragung der fixen Korrek- turmenge (Nachlaufmenge) Über das Modul BATCHING_FIX_COMP__QUANTITY kann vom Automatisierungssystem zyklisch eine positive oder negative Korrekturmenge (32-Bit-Gleitkommazahl) inkl. Status zum Messgerät übertragen werden. Die Korrekturmenge gleicht eine anlagenbedingte, konstante Fehl- menge aus.
Seite 99: Projektierungshinweise Für Die
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme 6.7.3 Projektierungshinweise für die Einbindung der Module Promass 83 ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompaktslave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen. In der GSD-Datei sind die einzelnen Module mit ihren jeweiligen Eigenschaften beschrieben.
Seite 100: Projektierungsbeispiele Mit Simatic S7 Hw-Konfig
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA 6.7.4 Projektierungsbeispiele mit Simatic S7 HW-Konfig Beispiel 1: a0002662 Abb. 45: Vollkonfiguration mittels der Promass 83 GSD-Datei (herstellerspezifischen GSD-Datei) Bei der Konfiguration der Module in das Automatisierungssystem (PROFIBUS Master Klasse 1) muss die folgende Reihenfolge unbedingt eingehalten werden: Reihenfolge Byte-Länge...
Seite 101 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Reihenfolge Byte-Länge Byte-Länge Steckplatz Modul Beschreibung Eingangsdaten Ausgangsdaten (Slot) Summenzähler Funktionsblock 1 (Steckplatz 7) Summenzähler Funktionsblock 2 (Steckplatz 8) SETTOT_MODETOT_TOTAL Summenzähler Funktionsblock 3 (Steckplatz 9) Konfiguration Summenzähler: SETTOT → Steuerung Summenzähler MODETOT → Aufsummierung Summenzähler SETTOT_MODETOT_TOTAL Ausgangsgrösse für TOTAL:...
Seite 102 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Beispiel 2: a0002664 Abb. 46: In diesem Projektierungsbeispiel werden nicht benötigte Module durch das Leerplatz -Modul (EMPTY_MODULE) ersetzt. Verwendet wird die Promass 83 GSD-Datei. Mit dieser Konfiguration wird der Analog Input Funktionsblock 1(Steckplatz 1), der Summenzäh- lerwert TOTAL (Steckplatz 7) und die zyklische Steuerung von Gerätefunktionen...
Seite 103: Zyklischer Datenaustausch Profibus Pa
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Zyklischer Datenaustausch PROFIBUS PA 6.8.1 Blockmodell Das dargestellte Blockmodell zeigt, welche Ein- und Ausgangsdaten Promass 83 für den zyklischen Datenaustausch über PROFIBUS PA zur Verfügung stellt: Physical XXX.XXX.XX Vor-Ort Block Anzeige Analog Input 1...
Seite 104 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Zuordnung der Messgrößen zum Modul AI Die Messgrößen sind den sechs Analog Input Funktionsblöcken (AI) fest zugeordnet und können nicht verändert werden. Modul Analog Input Werkeinstellung Werkeinstellung Para- Werkeinstellung Funktionsblock Messgröße meter „KANAL“ Einheit...
Seite 105 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Folgende Einstellungen sind möglich: Messgrösse Kennung für Parameter ”KANAL“ Massefluss 277 (Werkeinstellung TOTAL 1...3) Volumenfluss Normvolumenfluss Hinweis! Bei kundenspezifischer Einstellung können die Einheiten von der Werkeinstellung abweichen. Beispiel: Sie wollen den aufsummierten Volumenfluss als Summenzählerwert 1 über das Modul TOTAL zyklisch an das Automatisierungsgerät übertragen.
Seite 106 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Datenstruktur der unterstützten Modulkombinationen Die in der Tabelle dargestellten Module können im Automatisierungssystem in Verbindung mit dem Modul TOTAL (Summenzählerwert) über die folgenden Modulkombinationen eingebunden wer- den: SETTOT_TOTAL Ausgangsdaten: Eingangsdaten: Byte 1 Byte 1...
Seite 107 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Modul CONTROL_BLOCK - zyklische Steuerung von Gerätefunktionen Über das Modul CONTROL_BLOCK ist das Messgerät in der Lage, im zyklischen Datenaustausch gerätespezifische Steuervariablen zu verarbeiten (z.B. das Einschalten der Messwertunterdrü- ckung). Datenstruktur des Moduls CONTROL_BLOCK:...
Seite 108: Projektierungshinweise Für Die
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA 6.8.3 Projektierungshinweise für die Einbindung der Module Promass 83 ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompaktslave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen. In der GSD-Datei sind die einzelnen Module mit ihren jeweiligen Eigenschaften beschrieben.
Seite 109: Projektierungsbeispiele Mit Simatic S7 Hw-Konfig
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme 6.8.4 Projektierungsbeispiele mit Simatic S7 HW-Konfig Beispiel 1: a0002665 Abb. 48: Vollkonfiguration mittels der Promass 83 GSD-Datei (herstellerspezifische GSD-Datei). Bei der Konfiguration der Module in das Automatisierungssystem (PROFIBUS Master Klasse 1) muss die folgende Reihenfolge unbedingt eingehalten werden: Reihenfolge Byte-Länge...
Seite 110 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Reihenfolge Byte-Länge Byte-Länge Steckplatz Modul Beschreibung Eingangsdaten Ausgangsdaten (Slot) Summenzähler Funktionsblock 1 (Steckplatz 7) SETTOT_MODETOT_TOTAL Summenzähler Funktionsblock 2 (Steckplatz 8) Summenzähler Funktionsblock 3 (Steckplatz 9) Konfiguration Summenzähler: SETTOT → Steuerung Summenzähler MODETOT → Aufsummierung Summenzähler SETTOT_MODETOT_TOTAL Ausgangsgrösse für TOTAL:...
Seite 111 Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Beispiel 2: a0002682 Abb. 49: In diesem Projektierungsbeispiel werden nicht benötigte Module durch das Leerplatz -Modul (EMPTY_MODULE) ersetzt. Verwendet wird die Promass 83 GSD-Datei. Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summenzäh- lerwert TOTAL (Steckplatz 7) und die zyklische Steuerung von Gerätefunktionen...
Seite 112: Abgleich
Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA Abgleich 6.9.1 Nullpunktabgleich Alle Promass-Messgeräte werden nach dem neusten Stand der Technik kalibriert. Der dabei ermit- telte Nullpunkt ist auf dem Typenschild aufgedruckt. Die Kalibrierung erfolgt unter Referenzbedin- gungen. → Seite 151 ff. Ein Nullpunktabgleich ist deshalb bei Promass grundsätzlich nicht erforderlich! Ein Nullpunktabgleich ist erfahrungsgemäß...
Seite 113: Dichteabgleich
Proline Promass 83 PROFIBUS DP/PA Inbetriebnahme Durchführung des Nullpunktabgleichs Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen herrschen. Stoppen Sie den Durchfluss (v = 0 m/s). Kontrollieren Sie die Absperrventile auf Leckagen. Kontrollieren Sie den erforderlichen Betriebsdruck. Wählen Sie nun mit Hilfe der Vor-Ort-Anzeige die Funktion NULLPUNKTABGLEICH in der Funktionsmatrix an: GRUNDFUNKTIONEN →...
Seite 114 Inbetriebnahme Proline Promass 83 PROFIBUS DP/PA • Ein 2-Punkt-Dichteabgleich ist nur möglich, falls sich die beiden Soll-Dichtewerte um mindestens 0,2 kg/l unterscheiden, ansonsten erscheint auf der Anzeige die Meldung “DICHTEABGLEICH FEHLER”. • Der Dichteabgleich verändert die werkseitig oder vom Servicetechniker eingestellten Dichtekali- brierwerte.
Seite 115: Spül- Und Drucküberwachungsanschlüsse
6.11 Datenspeicher (HistoROM), F-CHIP Bei Endress+Hauser umfasst die Bezeichnung HistoROM verschiedene Typen von Datenspeicher- modulen, auf denen Prozess- und Messgerätedaten abgelegt sind. Durch das Umstecken solcher Module lassen sich u. a. Gerätekonfigurationen auf andere Messgeräte duplizieren, um nur ein Bei- spiel zu nennen.
Seite 116: Wartung
Wartung Proline Promass 83 PROFIBUS DP/PA Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. Außenreinigung Bei der Außenreinigung von Messgeräten ist darauf zu achten, dass das verwendete Reinigungsmit- tel die Gehäuseoberfläche und die Dichtungen nicht angreift. Reinigung mit Molchen (Promass H, I) Bei der Reinigung mit Molchen sind unbedingt die Innendurchmesser von Messrohr und Prozess- anschluss zu beachten.
Seite 117: Zubehör
Proline Promass 83 PROFIBUS DP/PA Zubehör Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei End- ress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode erhalten Sie von Ihrer Endress+Hauser-Serviceorganisation. Gerätepezifisches Zubehör: Zubehör(teil) Beschreibung Bestell-Code Messumformer Messumformer für den Austausch oder für die Lager-...
Seite 118: Servicespezifisches Zubehör
Zubehör Proline Promass 83 PROFIBUS DP/PA Servicespezifisches Zubehör: Zubehör(teil) Beschreibung Bestell-Code Applicator Software für die Auswahl und Auslegung von Durch- DKA80 - * fluss-Messgeräten. Applicator ist sowohl über Internet als auch auf CD- ROM für die lokale PC-Installation verfügbar. Weitere Informationen erhalten Sie von Ihrer zuständi- gen Endress+Hauser-Vertretung.
Seite 119: Störungsbehebung
Proline Promass 83 PROFIBUS DP/PA Störungsbehebung Störungsbehebung Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe- triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Seite 120 Störungsbehebung Proline Promass 83 PROFIBUS DP/PA Feldbusspannung Prüfen Sie, ob an den Klemmen 26/27 eine min. Busspannung von 9 V DC vorhanden ist. (nur bei PROFIBUS PA) Zulässiger Bereich: 9...32 V DC Zulässige Feldbuslänge und Anzahl Stichleitungen überprüfen → Seite 26...
Seite 121: Systemfehlermeldungen
Proline Promass 83 PROFIBUS DP/PA Störungsbehebung Systemfehlermeldungen Schwerwiegende Systemfehler werden vom Messgerät immer als “Störmeldung” erkannt und durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf die Ein- und Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunterdrü- ckung nur als “Hinweismeldung”...
Seite 122: Profibus
Störungsbehebung Proline Promass 83 PROFIBUS DP/PA • Bei Auswahl FAILSAFE_TYPE → LAST GOOD VALUE (Werkeinstellungen): Lag vor dem Ausfall ein gültiger Ausgangswert vor, so wird folgende Statusinformation übertragen: Quality Code (HEX) Quality Status Quality Substatus Limits 0x44 0x45 UNCERTAIN Last usable value...
Seite 123 Proline Promass 83 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master S AMP SW-EEPROM 0x0F Device Failure Constant Amplifier EEPROM Fehlerursache: $ # 012 (schlecht) (Gerätefehler) data inconsistent Systemfehler. Fehler beim Zugriff auf Daten des Messverstärker-EEPROM.
Seite 124 Störungsbehebung Proline Promass 83 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master S TRANSM. SW-DAT 0x0F Device Failure Constant T-DAT data incon- Fehlerursache: $ # 042 (schlecht) (Gerätefehler) sistent Systemfehler. Fehler beim Zugriff auf die im T-DAT gespeicherten Abgleichwerte.
Seite 125 Proline Promass 83 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master S T-DAT SPEICHERN 0x0F Device Failure Constant Restore from T- Fehlerursache: ! # 206 (schlecht) (Gerätefehler) DAT failed Systemfehler. Datensicherung auf T-DAT fehlge- schlagen bzw.
Seite 126 Störungsbehebung Proline Promass 83 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master S: PULSSPEICHER n 0x0F Device Failure Constant Temp. Buf. not cle- Fehlerursache: !: # 347...350 (schlecht) (Gerätefehler) ared Zwischenspeicherung der Durchflussanteile (Mess- modus bei pulsierendem Durchfluss) konnte inner- halb von 60 Sekunden nicht verrechnet bzw.
Seite 127 Proline Promass 83 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master S: IMPULSBEREICH 0x54 UNCERTAIN Engineering O.K. Flow is Out of Fehlerursache: !: # 359...362 0x55 (unsicher) Unit Range Range Impulsausgang: Die Impulsausgangsfrequenz liegt...
Seite 128 Störungsbehebung Proline Promass 83 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master S MEDIUMTEMP.MIN. 0x10 Sensor Failure O.K. Fluid Temperature Fehlerursache: $ # 381 0x11 (schlecht) (Sensorfehler) Min. Der am Messrohr angebrachte Temperatursensor...
Seite 129 Proline Promass 83 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master S EINLAUFSENSOR 0x10 Sensor Failure O.K. Inlet Sensor Defekt Fehlerursache: $ # 385 0x11 (schlecht) (Sensorfehler) Eine der Messrohrerregerspulen (einlauf- oder aus-...
Seite 130 Störungsbehebung Proline Promass 83 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master S UP-/DOWNLO. AKT. 0x48 UNCERTAIN Substitute Set O.K. Up-/Download Fehlerursache: ! # 502 0x49 (unsicher) (Ersatzwert device data active Über ein Bedienprogramm findet ein Up- oder...
Seite 131 Proline Promass 83 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master S: SIM. RELAIS n 0x80 GOOD O.K. O.K. Simulation IO Erweiterte Diagnose:: !: # 651...654 (gut) active Die Rohrdämpfung liegt außerhalb des in den Diag- nosefunktionen festgelegten Bereiches.
Seite 132: Prozessfehlermeldungen
Störungsbehebung Proline Promass 83 PROFIBUS DP/PA Prozessfehlermeldungen Prozessfehler können entweder als Stör- oder Hinweismeldung definiert und damit unterschiedlich gewichtet werden. Diese Festlegung erfolgt über die Funktionsmatrix (→ Handbuch “Beschreibung Gerätefunktionen”). Hinweis! • Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen • Beachten Sie auch die Ausführungen auf folgenden Seiten: → Seite 47 9.3.1...
Seite 133 Proline Promass 83 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master P: >< FÜLLMENGE 0x00 Non Specific O.K. Batch Quantity Fehlerursache: $: # 472 0x01 (schlecht) (unsicherer MSÜ-Abgleich nicht möglich, da die Messstoffleitfähig-...
Seite 134 Störungsbehebung Proline Promass 83 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Gerätestatusmeldung meldung im Fehlerursache / Behebung (Vor-Ort Anzeige) PROFIBUS Master P MSÜ AKTIV. 0x53 UNCER- Sensor Con- Constant Empty pipe detec- Fehlerursache: ! # 700 TAIN version not Die Messstoffdichte liegt außerhalb des festgelegten...
Seite 135: Prozessfehler Ohne Anzeigemeldung
• Typenschildangaben: Bestell-Code und Seriennummer → Seite 11 sation. Rücksendung von Geräten an E+H Sie ein Messgerät zur Reparatur oder Kalibrierung an Endress+Hauser zurücksenden. Legen Sie dem Durchfluss-Messgerät in jedem Fall die vollständig ausgefüllte “Erklärung zur Kontamination” bei. Eine Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung.
Seite 136: Verhalten Der Ausgänge Bei Störung
Störungsbehebung Proline Promass 83 PROFIBUS DP/PA Verhalten der Ausgänge bei Störung Hinweis! Das Fehlerverhalten von Summenzähler, Strom-, Impuls- und Frequenzausgang kann über ver- schiedene Funktionen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können Sie dem Handbuch “Beschreibung Gerätefunktionen” entnehmen. Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Statusausgang auf den Ruhepegel zurückgesetzt werden, z.B.
Seite 137: Ersatzteile
Proline Promass 83 PROFIBUS DP/PA Störungsbehebung Ersatzteile Sie finden eine ausführliche Fehlersuchanleitung in den vorigen Kapiteln. → Seite 119 ff. Darüber hinaus unterstützt Sie das Messgerät durch eine permanente Selbstdiagnose und durch die Anzeige aufgetretener Fehler. Es ist möglich, dass die Fehlerbehebung den Austausch defekter Geräteteile durch geprüfte Ersatz- teile erfordert.
Seite 138: Profibus Pa
Störungsbehebung Proline Promass 83 PROFIBUS DP/PA 9.6.2 PROFIBUS PA a0002855 Abb. 53: Ersatzteile für Messumformer Promass 83 PROFIBUS PA (Feld- und Wandaufbaugehäuse) Netzteilplatine (85...260 V AC, 20...55 V AC, 16...62 V DC) Messverstärkerplatine I/O-Platine (COM Modul), umrüstbar S-DAT (Sensor-Datenspeicher) T-DAT (Messumformer-Datenspeicher) F-CHIP (Funktions-Chip für optionale Software)
Seite 139: Ein-/Ausbau Von Elektronikplatinen
Proline Promass 83 PROFIBUS DP/PA Störungsbehebung 9.6.3 Ein-/Ausbau von Elektronikplatinen Feldgehäuse Warnung! • Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer- nen. • Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden.
Seite 140: Steckbare Sub-Module (Statuseingang, Strom-, Frequenz- Und Relaisausgang)
Störungsbehebung Proline Promass 83 PROFIBUS DP/PA T / O T / O F06-83xxxxxx-03-06-06-xx-001 Abb. 54: Feldgehäuse: Ein- und Ausbau der Elektronikplatine Vor-Ort-Anzeige Verriegelungstaste Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Signalkabel (Sensor) Erregerstromkabel (Sensor) S-DAT (Sensor-Datenspeicher) T-DAT (Messumformer-Datenspeicher) I/O-Platine (umrüstbar)
Seite 141 Proline Promass 83 PROFIBUS DP/PA Störungsbehebung Wandaufbaugehäuse Warnung! • Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer- nen. • Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
Seite 142 Störungsbehebung Proline Promass 83 PROFIBUS DP/PA T / O T / O F06-x3MBxxxx-03-03-06-xx-000 Abb. 55: Wandaufbaugehäuse: Ein- und Ausbau der Elektronikplatine Gehäusedeckel Elektronikmodul Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Signalkabel (Sensor) Erregerstromkabel (Sensor) S-DAT (Sensor-Datenspeicher) T-DAT (Messumformer-Datenspeicher) I/O-Platine (umrüstbar)
Seite 143: Austausch Der Gerätesicherung
Proline Promass 83 PROFIBUS DP/PA Störungsbehebung 9.6.4 Austausch der Gerätesicherung Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen. Die Gerätesicherung befindet sich auf der Netzteilplatine. Tauschen Sie die Sicherung wie folgt aus: Hilfsenergie ausschalten.
Seite 144: Rücksendung
Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular “Erklärung zur Kontamination” bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportieren, zu prüfen oder zu reparieren.
Seite 145: Software-Historie
Proline Promass 83 PROFIBUS DP/PA Störungsbehebung Software-Historie Datum Softwareversion Änderung der Software Betriebsanleitung 02.2005 PROFIBUS DP Einführung neues PROFIBUS DP I/O Modul: 50100077/03.05 3.00.XX – Unterstützung zusätzlicher Ausgangssignale (Strom, Frequenz usw.) Software-Erweiterung: – Erweiterte Diagnose – Konzentrationsmessung – Viskositätsmessung – Batching 02.2005...
Seite 146 Störungsbehebung Proline Promass 83 PROFIBUS DP/PA Datum Softwareversion Änderung der Software Betriebsanleitung 03.2002 Kommunikationsmodul: Software-Erweiterung: 50100077/04.02 2.00.01 – Neue Fehlermeldungen: 061, 121, 501 – Erweiterung der Steuerungen im zyklischen Datenaustausch Steuervariablen (Messmodus): – 0 → 8: Unidirektional – 0 → 9: Bidirektional 11.2001...
Seite 147: Technische Daten
Proline Promass 83 PROFIBUS DP/PA Technische Daten Technische Daten 10.1 Technische Daten auf einen Blick 10.1.1 Anwendungsbereiche Das in dieser Betriebsanleitung beschriebene Messgerät darf nur für die Massedurchflussmessung von Flüssigkeiten und Gasen verwendet werden. Gleichzeitig misst das System auch Messstoff- dichte und Messstofftemperatur.
Seite 148 Technische Daten Proline Promass 83 PROFIBUS DP/PA Messbereiche für Flüssigkeiten (Promass H, I): Bereich für Endwerte (Flüssigkeiten) g ...g min(F) max(F) 0...2000 kg/h 0...6500 kg/h 0...18000 kg/h 0...18000 kg/h 0...45000 kg/h 0...45000 kg/h 0...70000 kg/h 0...70000 kg/h * DN 15, 25, 40 “FB” = Promass I mit vollem Nennweitenquerschnitt Messbereiche für Flüssigkeiten (Promass A):...
Seite 149: Ausgangskenngrößen
Proline Promass 83 PROFIBUS DP/PA Technische Daten Empfohlene Endwerte Siehe Angaben auf → Seite 159 ff. (“Durchflussgrenze”) Messdynamik Über 1000 : 1. Durchflüsse oberhalb des eingestellten Endwertes übersteuern den Verstärker nicht, d.h. die aufsummierte Durchflussmenge wird korrekt erfasst. Eingangssignal Statuseingang (Hilfseingang): U = 3...30 V DC, R...
Seite 150: Hilfsenergie
Technische Daten Proline Promass 83 PROFIBUS DP/PA Relaisausgang “spannungslos” bei Störung oder Ausfall Hilfsenergie PROFIBUS DP/PA Status- und Alarmmeldungen gemäß PROFIBUS Profil Version 3.0. Bürde siehe “Ausgangssignal” Relaisausgang: Öffner- oder Schließerkontakt verfügbar (Werkeinstellung: Relais 1 = Schließer, Relais 2 = Öffner), max.
Seite 151: Messgenauigkeit
Proline Promass 83 PROFIBUS DP/PA Technische Daten 10.1.6 Messgenauigkeit Referenzbedingungen Fehlergrenzen in Anlehnung an ISO/DIS 11631: • 20...30 °C; 2...4 bar • Kalibrieranlagen rückgeführt auf nationale Normale • Nullpunkt unter Betriebsbedingungen abgeglichen • Felddichteabgleich durchgeführt (oder Sonderdichtekalibrierung) Max. Messabweichung Die angegebenen Werte beziehen sich jeweils auf den Impuls-/Frequenzausgang. Die Messabwei- chung beim Stromausgang beträgt zusätzlich typ.
Seite 152 Technische Daten Proline Promass 83 PROFIBUS DP/PA Volumendurchfluss (Flüssigkeit) Promass F: ±0,15% ± [(Nullpunktstabilität / Messwert) x 100]% v.M. Promass M, A: ±0,25% ± [(Nullpunktstabilität / Messwert) x 100]% v.M. Promass E: ±0,45% ± [(Nullpunktstabilität / Messwert) x 100]% v.M.
Seite 153: Beispielrechnung
Proline Promass 83 PROFIBUS DP/PA Technische Daten Nullpunktstabilität (Promass H, I): Max. Endwert Nullpunktstabilität in [kg/h] bzw. [l/h] Promass H Promass I in [kg/h] bzw. [l/h] in [kg/h] bzw. [l/h] 2000 0,20 0,20 6500 0,65 0,65 − 18000 18000 −...
Seite 154 Technische Daten Proline Promass 83 PROFIBUS DP/PA Dichte (Flüssigkeit) nach Felddichteabgleich oder unter Referenzbedingungen: Promass F: ±0,0005 g/cc Promass M, E, A, H: ±0,0010 g/cc Promass I: ±0,0020 g/cc Sonderdichtekalibrierung (optional), nicht für Hochtemperatur-Ausführung (Kalibrierbereich = 0,8...1,8 g/cc, 5...80 °C): Promass F: ±0,001 g/cc...
Seite 155 Proline Promass 83 PROFIBUS DP/PA Technische Daten Wiederholbarkeit Massedurchfluss (Flüssigkeit): Promass F, M, A, H, I: ±0,05% ± [1/2 x (Nullpunktstabilität / Messwert) x 100]% v.M. Promass E: ±0,15% ± [1/2 x (Nullpunktstabilität / Messwert) x 100]% v.M. Massedurchfluss (Gas): Promass F, M, A, I: ±0,25% ±...
Seite 156: Temperaturmessung
Technische Daten Proline Promass 83 PROFIBUS DP/PA Dichtemessung (Flüssigkeit) Promass F: ±0,00025 g/cc (1 g/cc = 1 kg/l) Promass M, H, E, A: ±0,0005 g/cc Promass I: ±0,001 g/cc Temperaturmessung ±0,25 °C ±0,0025 x T (T = Messstofftemperatur in °C)
Seite 157: Einsatzbedingungen: Einbau
Proline Promass 83 PROFIBUS DP/PA Technische Daten Promass H, I: Promass H Promass I [% v.M./bar] [% v.M./bar] -0,017 0,006 -0,021 0,004 0,006 -0,013 0,006 kein Einfluss -0,018 kein Einfluss 0,006 -0,020 0,006 * DN 15, 25, 40 “FB” = Promass I mit vollem Nennweitenquerschnitt v.M.
Seite 158: Einsatzbedingungen: Prozess
Technische Daten Proline Promass 83 PROFIBUS DP/PA 10.1.9 Einsatzbedingungen: Prozess Messstofftemperaturbereich Messaufnehmer: Promass F, A, H: –50...+200 °C Promass F (Hochtemperatur-Ausführung): –50...+350 °C Promass M, I: –50...+150 °C Promass E: –40...+125 °C Dichtungen: Promass F, E, H, I: keine innen liegenden Dichtungen Promass M: Viton –15...+200 °C;...
Seite 159 Proline Promass 83 PROFIBUS DP/PA Technische Daten Promass H: DN 8...15: 25 bar bzw. 375 psi; DN 25...50: 16 bar bzw. 250 psi Promass I: 40 bar bzw. 600 psi Durchflussgrenze Siehe Angaben im Kapitel “Messbereich”. Die geeignete Nennweite wird ermittelt, indem zwischen Durchfluss und dem zulässigen Druck- abfall optimiert wird.
Seite 160 Technische Daten Proline Promass 83 PROFIBUS DP/PA Druckverlustkoeffizienten für Promass F d[m] 5,35 ⋅ 10 5,70 ⋅ 10 9,60 ⋅10 1,90 ⋅ 10 –3 8,30 ⋅ 10 5,80 ⋅ 10 1,90 ⋅ 10 10,60 ⋅ 10 –3 12,00 ⋅ 10 1,90 ⋅...
Seite 161 Proline Promass 83 PROFIBUS DP/PA Technische Daten Druckverlustkoeffizienten für Promass M d[m] 5,53 ⋅ 10 5,2 ⋅ 10 8,6 ⋅10 1,7 ⋅ 10 –3 8,55 ⋅ 10 5,3 ⋅ 10 1,7 ⋅ 10 9,7 ⋅ 10 –3 11,38 ⋅ 10 1,7 ⋅...
Seite 162 Technische Daten Proline Promass 83 PROFIBUS DP/PA Druckverlustkoeffizienten für Promass E d[m] 5,35 ⋅ 10 5,70 ⋅ 10 7,91 ⋅10 2,10 ⋅ 10 –3 8,30 ⋅ 10 7,62 ⋅ 10 1,73 ⋅ 10 2,13 ⋅ 10 –3 12,00 ⋅ 10 1,89 ⋅...
Seite 163 Proline Promass 83 PROFIBUS DP/PA Technische Daten Druckverlustkoeffizienten für Promass A d[m] 1,1 ⋅ 10 1,2 ⋅ 10 1,3 ⋅10 –3 1,8 ⋅ 10 1,6 ⋅ 10 2,4 ⋅ 10 –3 3,5 ⋅ 10 9,4 ⋅ 10 2,3 ⋅ 10 –3...
Seite 164 Technische Daten Proline Promass 83 PROFIBUS DP/PA Druckverlustkoeffizienten für Promass H d[m] 8,51 ⋅ 10 8,04 ⋅ 10 3,28 ⋅10 1,15 ⋅ 10 –3 12,00 ⋅ 10 1,81 ⋅ 10 9,99 ⋅ 10 1,87 ⋅ 10 –3 17,60 ⋅ 10 3,67 ⋅...
Seite 165 Proline Promass 83 PROFIBUS DP/PA Technische Daten Druckverlustkoeffizienten für Promass I d[m] 8,55 ⋅ 10 8,1 ⋅ 10 3,9 ⋅10 129,95 ⋅ 10 –3 11,38 ⋅ 10 2,3 ⋅ 10 1,3 ⋅ 10 23,33 ⋅ 10 –3 17,07 ⋅ 10 4,1 ⋅...
Seite 166: 10.1.10 Konstruktiver Aufbau
Technische Daten Proline Promass 83 PROFIBUS DP/PA 10.1.10 Konstruktiver Aufbau Bauform, Maße Abmessungen und Einbaulängen von Messaufnehmer und Messumformer finden Sie in den Tech- nischen Informationen. → Seite 171 Gewicht • Kompaktausführung: siehe nachfolgende Tabellenangaben • Getrenntausführung – Messaufnehmer: siehe nachfolgende Tabellenangaben –...
Seite 167 Proline Promass 83 PROFIBUS DP/PA Technische Daten Werkstoffe Gehäuse Messumformer: • Kompakt-Gehäuse: rostfreier Stahl 1.4301/304 • Kompakt-Gehäuse: pulverlackbeschichteter Aluminiumdruckguss • Wandaufbaugehäuse: pulverlackbeschichteter Aluminiumdruckguss • Getrenntes Feldgehäuse: pulverlackbeschichteter Aluminiumdruckguss Gehäuse Messaufnehmer / Schutzbehälter: Promass F: Säuren- und laugenbeständige Außenoberfläche DN 8...50: rostfreier Stahl 1.4301/304 DN 80...250: rostfreier Stahl 1.4301/304 und 1.4308/304L...
Seite 168 Technische Daten Proline Promass 83 PROFIBUS DP/PA Promass M: • Flansche EN 1092-1 (DIN 2501) / ANSI B16.5 / JIS B2238 → Rostfreier Stahl 1.4404/316L, Titan Grade 2 • Flansch DIN 11864-2 Form A (Bundflansch) → Rostfreier Stahl 1.4404/316L • PVDF-Anschluss nach DIN / ANSI / JIS •...
Seite 169: 10.1.11 Anzeige- Und Bedienoberfläche
Proline Promass 83 PROFIBUS DP/PA Technische Daten Promass M: • DN 8...50: Titan Grade • DN 80: Titan Grade 2 Promass M (Hochdruckausführung): • Titan Grade 9 Promass E: • Rostfreier Stahl 1.4539/904L Promass A: • Rostfreier Stahl 1.4539/904L, Alloy C-22 2.4602/N 06022 Promass H: •...
Seite 170: 10.1.12 Zertifikate Und Zulassungen
10.1.12 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zei- chens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer End- ress+Hauser-Vertriebsstelle Auskunft.
Seite 171: 10.1.13 Bestellinformationen
Endress +Hauser Serviceorganisation. 10.1.14 Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei End- ress+Hauser separat bestellt werden können. Ausführliche Angaben zu den betreffenden Bestellcodes erhalten Sie von Ihrer Endress+Hauser- Serviceorganisation. 10.1.15 Ergänzende Dokumentation ❑System Information Promass (SI032D/06/de) ❑Technische Information Promass 80/83 F, M (TI053D/06/de)
Seite 172: Index
Proline Promass 83 PROFIBUS DP/PA Index Index Dokumentationen, ergänzende ....171 Druckgerätezulassung......170 Abfüllen .
Seite 173 Proline Promass 83 PROFIBUS DP/PA Index Galvanische Trennung......150 Messbereich ......147–148 Gasmessung Messdynamik .
Seite 174 Proline Promass 83 PROFIBUS DP/PA Index Schreibschutz PROFIBUS DP....... 51 PROFIBUS DP PROFIBUS PA .
Seite 175 Proline Promass 83 PROFIBUS DP/PA Index Verbindungskabellänge ......157 Verdrahtung siehe Elektrischer Anschluss Versorgungsausfall......150 Versorgungsspannung (Hilfsenergie) .
Seite 176 Proline Promass 83 PROFIBUS DP/PA Index Endress+Hauser...
Seite 177: Declaration Of Contamination
Declaration of Contamination Erklärung zur Kontamination Because of legal regulations and for the safety of our employees and operating equipment, we need the "declaration of contamination", with your signature, before your order can be handled. Please make absolutely sure to include it with the shipping documents, or - even better - attach it to the outside of the packaging.
Seite 178 www.endress.com/worldwide BA063D/06/de/03.05 50100077 FM+SGML6.0 ProMoDo...

Diese Anleitung auch für:

Proline promass 83 profibus pa

Endress+Hauser Proline Promass 83 PROFIBUS DP Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Proline Promass 83 PROFIBUS DP

Inhaltszusammenfassung für Endress+Hauser Proline Promass 83 PROFIBUS DP

Diese Anleitung auch für:

Inhaltsverzeichnis
