Proline Promass 83 PROFIBUS DP/PA
!
Endress+Hauser

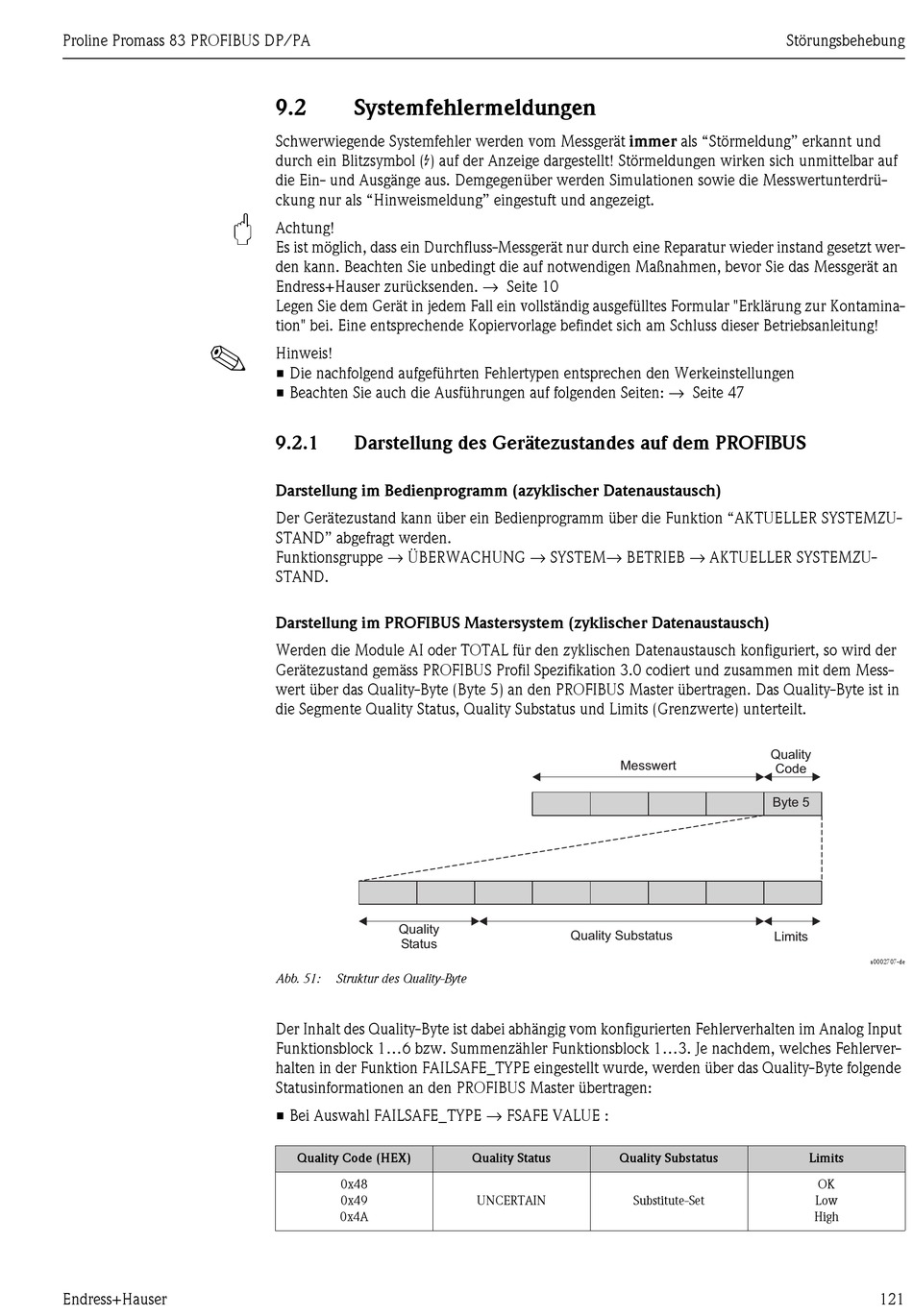

9.2
Systemfehlermeldungen
Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
die Ein- und Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunterdrü-
ckung nur als "Hinweismeldung" eingestuft und angezeigt.
"
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt wer-
den kann. Beachten Sie unbedingt die auf notwendigen Maßnahmen, bevor Sie das Messgerät an
Endress+Hauser zurücksenden. → Seite 10
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamina-
tion" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
• Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen
• Beachten Sie auch die Ausführungen auf folgenden Seiten: → Seite 47
9.2.1
Darstellung des Gerätezustandes auf dem PROFIBUS
Darstellung im Bedienprogramm (azyklischer Datenaustausch)
Der Gerätezustand kann über ein Bedienprogramm über die Funktion "AKTUELLER SYSTEMZU-
STAND" abgefragt werden.
Funktionsgruppe → ÜBERWACHUNG → SYSTEM→ BETRIEB → AKTUELLER SYSTEMZU-
STAND.
Darstellung im PROFIBUS Mastersystem (zyklischer Datenaustausch)
Werden die Module AI oder TOTAL für den zyklischen Datenaustausch konfiguriert, so wird der
Gerätezustand gemäss PROFIBUS Profil Spezifikation 3.0 codiert und zusammen mit dem Mess-
wert über das Quality-Byte (Byte 5) an den PROFIBUS Master übertragen. Das Quality-Byte ist in
die Segmente Quality Status, Quality Substatus und Limits (Grenzwerte) unterteilt.
Quality
Status
Abb. 51:
Struktur des Quality-Byte
Der Inhalt des Quality-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im Analog Input
Funktionsblock 1...6 bzw. Summenzähler Funktionsblock 1...3. Je nachdem, welches Fehlerver-
halten in der Funktion FAILSAFE_TYPE eingestellt wurde, werden über das Quality-Byte folgende
Statusinformationen an den PROFIBUS Master übertragen:
• Bei Auswahl FAILSAFE_TYPE → FSAFE VALUE :
Quality Code (HEX)
0x48
0x49
0x4A
Messwert
Quality Substatus
Quality Status
Quality Substatus
UNCERTAIN
Substitute-Set
Störungsbehebung
Quality
Code
Byte 5
Limits
a0002707-de
Limits
OK
Low
High
121
