5 Bedienung
46
5.2

Anzeige- und Bedienelemente

Mit der Vor-Ort-Bedienung können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen oder Ihr Gerät konfigurieren.
Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Mög-
lichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu
ändern und nach seinen Bedürfnissen anzupassen ( o siehe Handbuch "Beschreibung
Gerätefunktionen").
1

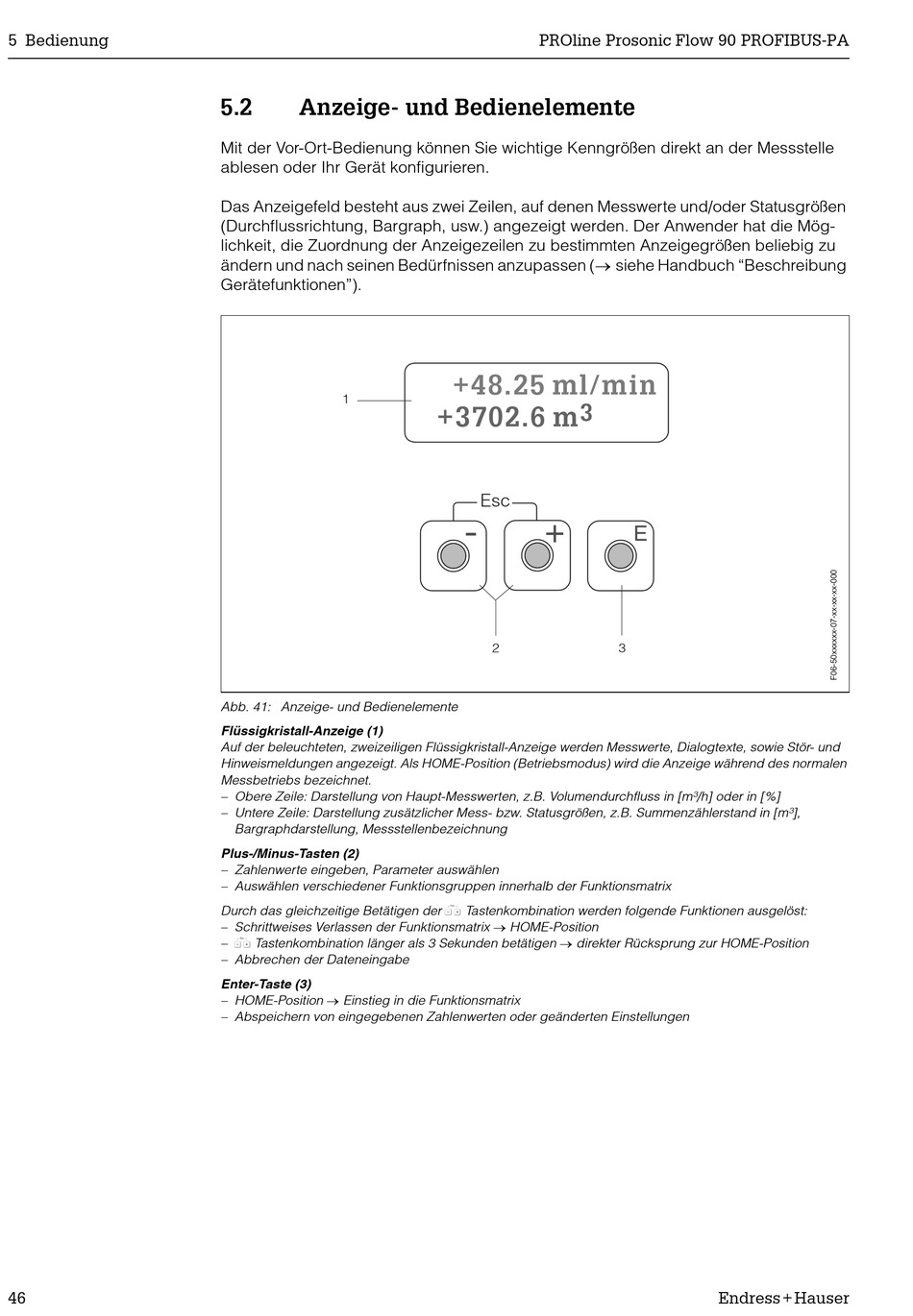

Abb. 41: Anzeige- und Bedienelemente
Flüssigkristall-Anzeige (1)
Auf der beleuchteten, zweizeiligen Flüssigkristall-Anzeige werden Messwerte, Dialogtexte, sowie Stör- und
Hinweismeldungen angezeigt. Als HOME-Position (Betriebsmodus) wird die Anzeige während des normalen
Messbetriebs bezeichnet.
– Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Volumendurchfluss in [m³/h] oder in [%]
– Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand in [m³],
Bargraphdarstellung, Messstellenbezeichnung
Plus-/Minus-Tasten (2)
– Zahlenwerte eingeben, Parameter auswählen
– Auswählen verschiedener Funktionsgruppen innerhalb der Funktionsmatrix
Durch das gleichzeitige Betätigen der X Tastenkombination werden folgende Funktionen ausgelöst:
– Schrittweises Verlassen der Funktionsmatrix o HOME-Position
– X Tastenkombination länger als 3 Sekunden betätigen o direkter Rücksprung zur HOME-Position
– Abbrechen der Dateneingabe
Enter-Taste (3)
– HOME-Position o Einstieg in die Funktionsmatrix
– Abspeichern von eingegebenen Zahlenwerten oder geänderten Einstellungen
PROline Prosonic Flow 90 PROFIBUS-PA
+48.25 ml/min
3
+3702.6 m
Esc
+
-
2
E
3
